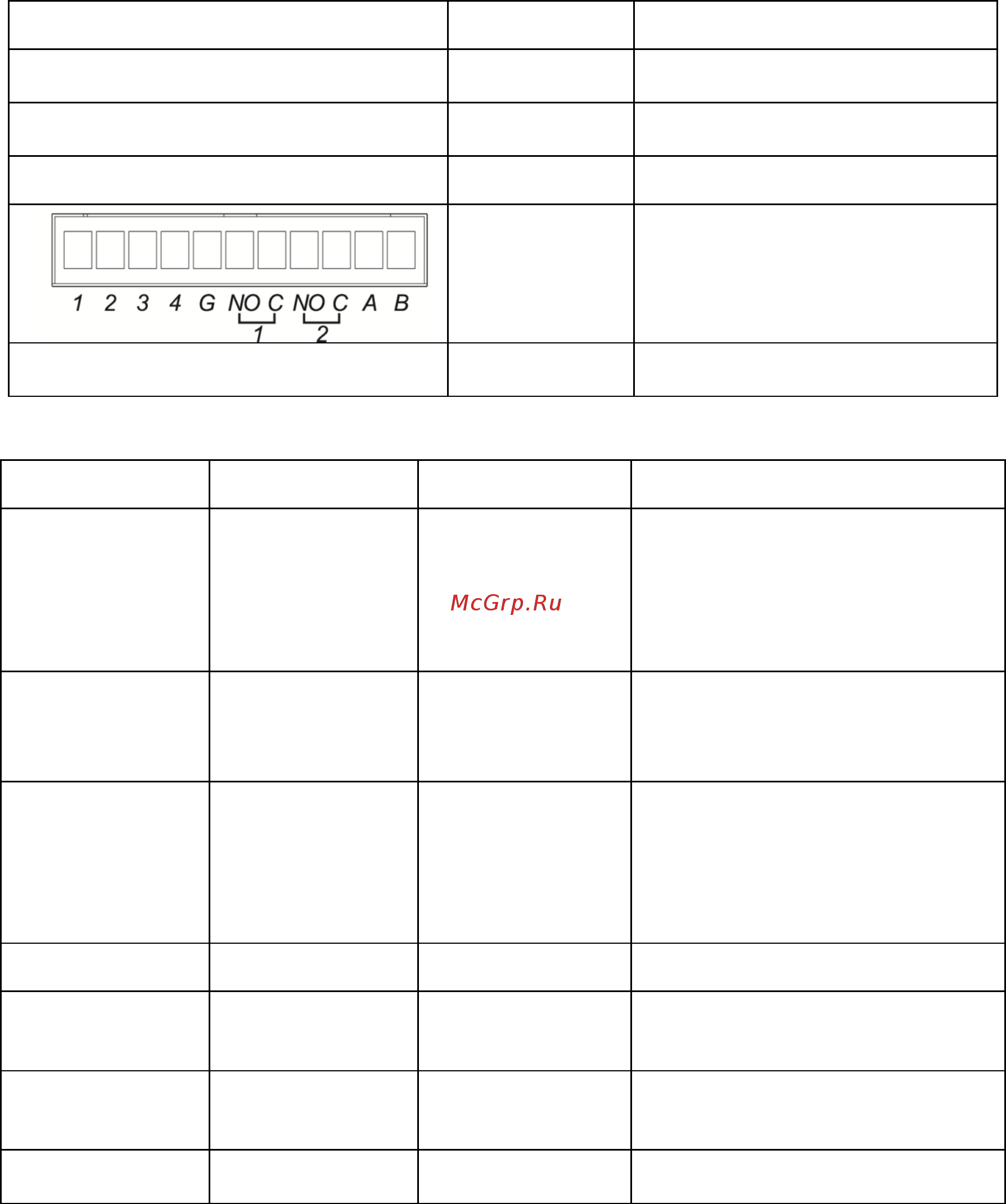

Таблица 1 Передняя панель
Наименование Описание Функция
AV IN
(V-IN V-out)
Разъем
Подключение источников
аудио/видео сигнала
SD Разъем
Подключение карты памяти
формата SD до 32ГБ
NET Разъем RJ-45 Подключеине к сети
Разъем
Подключение внешних
устройств:
Тревожные датчики
Устройства сигнализации
RS485
DC 12 V
Разъем
питания
Подключение источника
постоянного тока.
Таблица 2 Задняя панель
Наименование Описание Дополнительно Функция
ACT Индикатор Красный/зеленый
Включение: красный индикатор
Нормальное функционирование:
всегда зеленый индикатор
Обновление: мигающий зеленый
индикатор
Откл. питание: выкл. индикатор
ALM
Статус
тревожного
входа
Красный
Тревога: всегда вкл.
Передача информации о
тревоге: мигающий индикатор
Нет тревоги: всегда выкл.
Video
Индикатор
трансляции
видео
Синий
Трансляция видео
осуществляется: всегда вкл.
Запись на накопитель:
мигающий индикатор
Нет трансляции/записи видео:
всегда выкл.
RS232 Сервисный порт Отладка через RS232 порт
MIC
Аудиовход для
микрофона
Аудиовход для подключения
активного микрофона (100mV-
5000mVp-p, Импеданс: 10кОм)
SPK Аудиовыход
Аудиовыход для динамика.
Выходной сигнал 2 Vrms;
Импеданс10 кОм)
Reset Сброс
Сброс настроек на заводские
параметры
5
