Руководство по эксплуатации __________ ООО «ЭРВИ групп»

2 Подключение кабелей

2.1 Назначение разъемов на плате питания

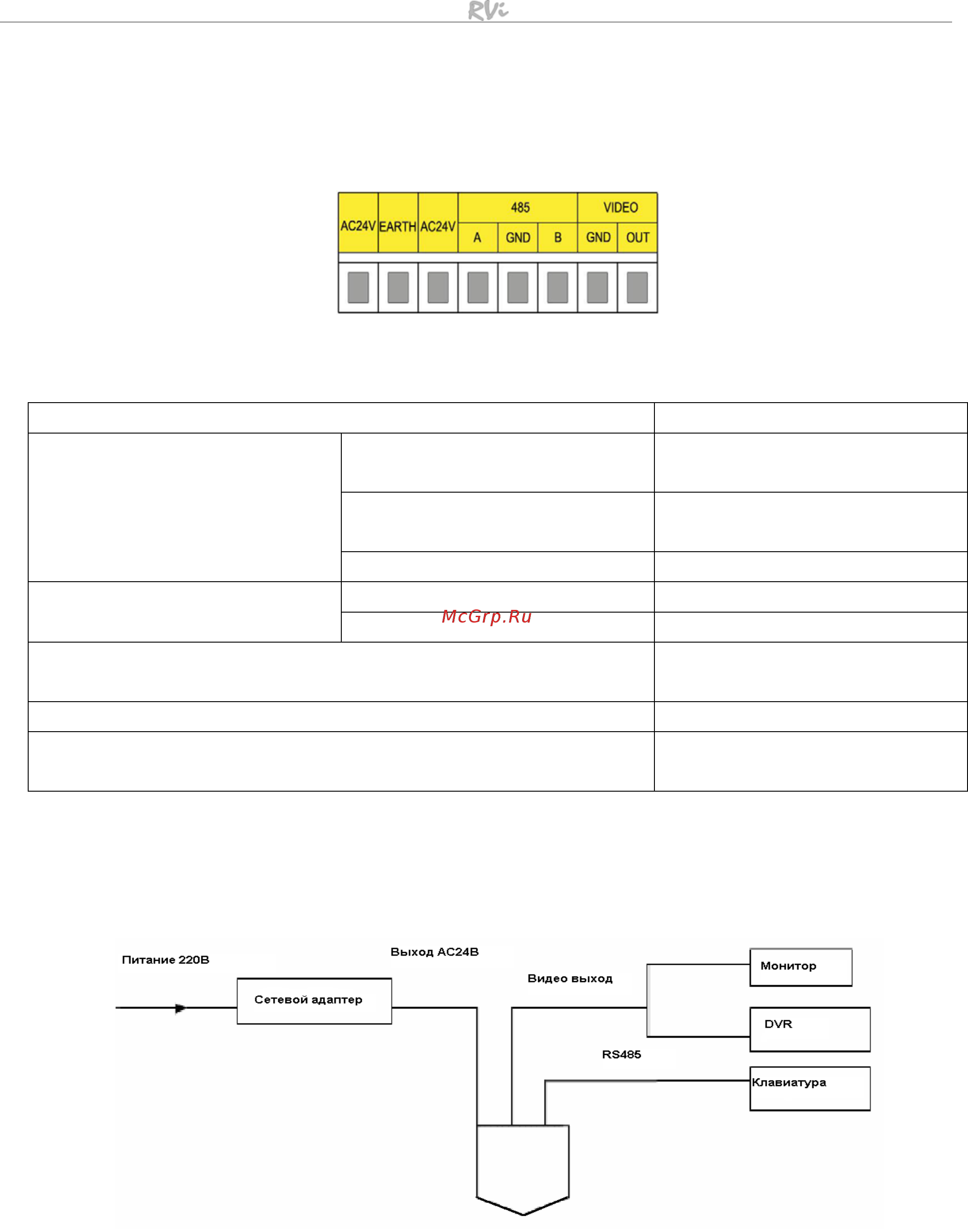

Рис. 2.1-1 Разъемы модуля скоростной купольной камеры

Таблица 5

Обозначение Назначение

Разъем для подключения

кабеля «А» RS485

Разъем для подключения

кабеля «B» RS485

485

GND Земля

Video

OUT Видеовыход

AC24V

Разъем для подключения

кабеля питания AC24 V

EARTH Земля

AC24V

Разъем для подключения

кабеля питания AC24 V

2.2 Общая схема подключения

На рис. 2.2-1 представлена общая схема подключения камеры RVi-387 к

устройствам системы видеонаблюдения.

Рис. 2.2-1Схема подключения
