103
Имя
Название DHCP-сервера для удобной
идентификации.
Интерфейс
Физический интерфейс «МТС 3G
Роутера», к которому прикреплен данный
DHCP-сервер.
Начало диапазона
Начальный IP-адрес пула адресов, которые
DHCP-сервер выдает клиентам. По
умолчанию задан IP-адрес 192.168.0.100.
Конец диапазона
Конечный IP-адрес пула адресов, которые
DHCP-сервер выдает клиентам. По
умолчанию задан IP-адрес 192.168.0.199.
Время жизни
Время жизни IP-адреса, выделенного
DHCP-сервером, в минутах (по истечении
этого периода IP-адрес отзывается и может
быть отдан другому устройству, если не
поступило подтверждение о
необходимости сохранения этого IP-
адреса). По умолчанию – 10080 минут.
Маска подсети
Маска для пула IP-адресов.
Широковещательный адрес
IP-адрес для широковещательных пакетов.
Шлюз
IP-адрес шлюза, определенного по
умолчанию для данного DHCP-сервера.
ДНС
IP-адрес сервера имен, выдаваемый
данным DHCP-сервером.
Размер пула
Количество IP-адресов в пуле DHCP-
сервера.
Нажмите кнопку Изменить.
Настройки видеорегистратора:

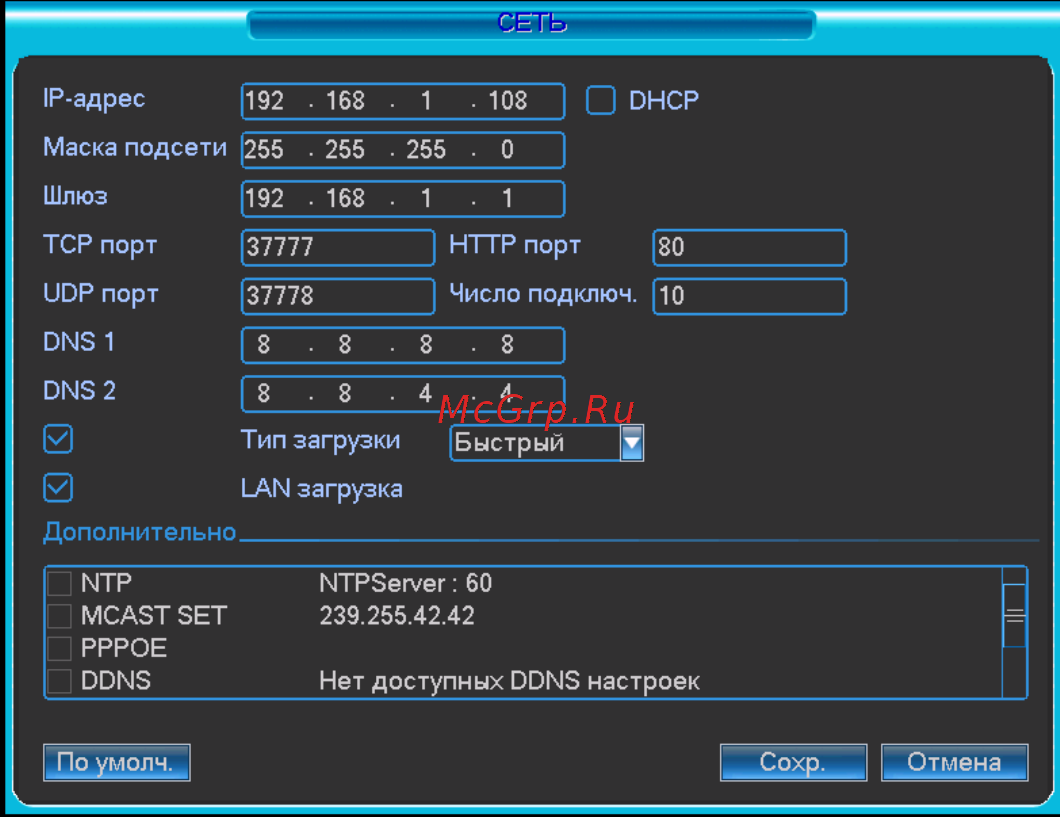

Зайдите в меню Настройки -> Сеть, выставите значения как показано на рисунке ниже:
Примечание: При неудачном подключении к интернету проверьте для начала:
1. Проходит ли пинг до устройства, командой ping xxx.xxx.xxx.xxx, где ххх.ххх.ххх.ххх
– внешний IP адрес.
2. Командой telnet проверьте проброшены ли правильно порты: HTTP 80 и TCP
37777 (по умолчанию). Для HTTP: Пуск -> Выполнить -> вводим telnet xxx.xxx.xxx.xxx
