RVi RVi-R04LA [11/108] Вид задней панели регистратора rvi 16la приведен на рис 2 2 вид задней панели регистратора rvi 16la приведен на рис 2 2
![RVi RVi-R04LA [11/108] Вид задней панели регистратора rvi 16la приведен на рис 2 2 вид задней панели регистратора rvi 16la приведен на рис 2 2](/views2/1377639/page11/bgb.png)
11
USB - порт Для подключения съемного USB-устройства памяти,
USB-мыши.
Световой
индикатор
пульта ДУ
ACT Световой индикатор пульта дистанционного управления
Световой
индикатор
состояния
Status Если горит световой индикатор Fn, световой индикатор
status отключен.
Световой
индикатор
питания
PWR Световой индикатор подачи электропитания
Световой
индикатор
записи
1-16 Показывает, находится ли система в режиме записи.
Данные световые индикаторы загораются, когда система
работает в режиме записи.
ИК-приемник IR Прием сигналов с пульта ДУ.
2.2 Задняя панель

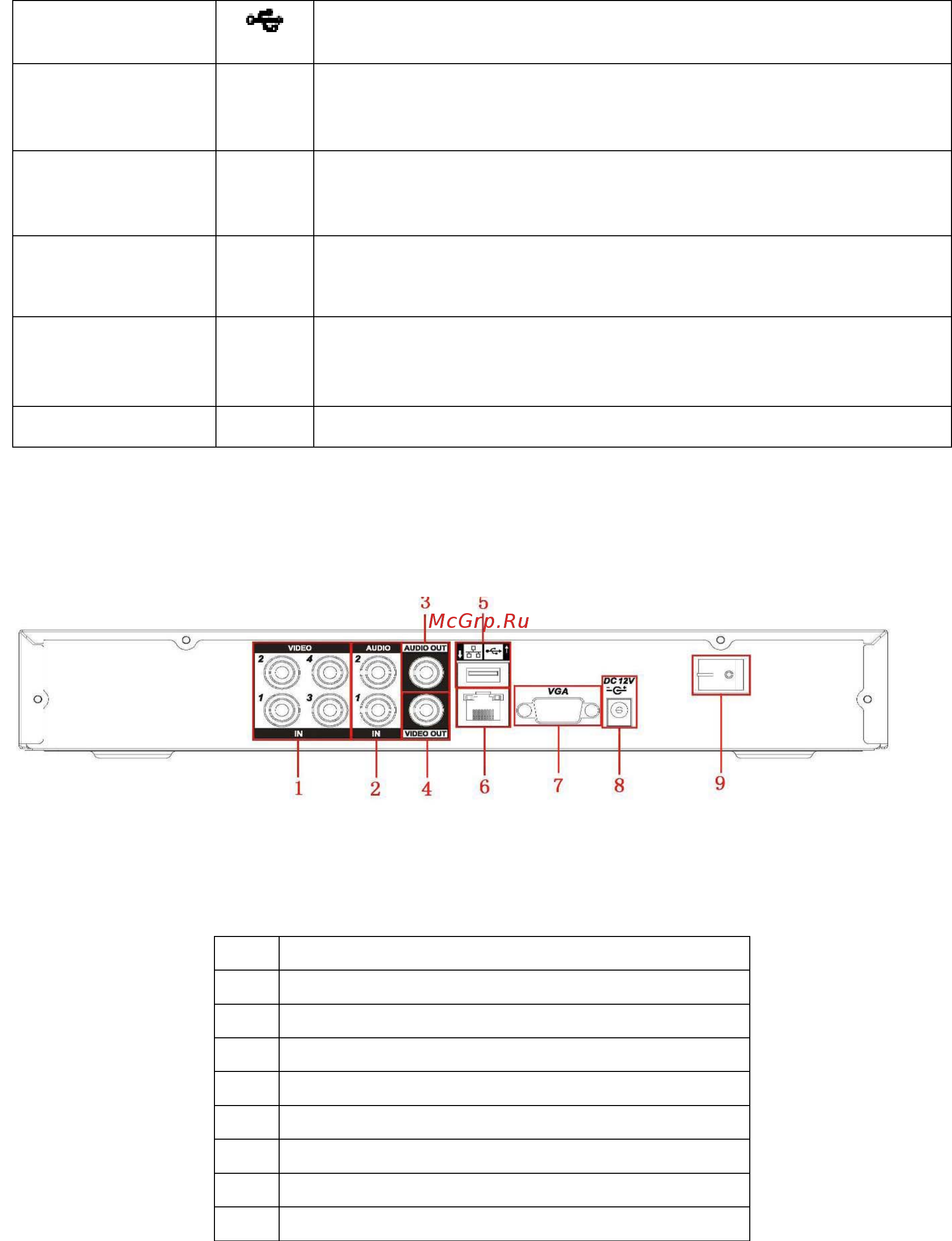

Вид задней панели регистратора RVi-04LA приведен на рис. 2.2-1
Рис. 2.2-1
Детальное описание панели:
1 Видео входы
2 Аудиовходы
3 Аудиовыход
4 Композитный видеовыход (BNC)
5 USB порт
6 Сетевой порт
7 Видео выход (VGA)
8 Разъем питания (12 В)
9 Кнопка в(ы)ключения
Вид задней панели регистратора RVi-16LA приведен на рис. 2.2-2
Содержание
- Видеорегистраторы rvi серии la 1
- Введение 6
- Спецификация 7
- В данном разделе представлена информация о лицевой и задней панелях видеорегистратора если вы впервые устанавливаете цифровой видеорегистратор данной модели ознакомьтесь предварительно с информацией этого раздела 2 передняя панель лицевая панель видеорегистратора показана на рисунке 2 1 a б 9
- Обзор и управление 9
- Рис 2 1 а 4 х канальная модификация б 8 ми и 16 ти канальная модификация таблица 2 1 9
- Продолжение 10
- Таблицы 2 1 10
- Usb порт 11
- Аудиовходы 11
- Аудиовыход 11
- Вид задней панели регистратора rvi 16la приведен на рис 2 2 вид задней панели регистратора rvi 16la приведен на рис 2 2 11
- Видео выход vga 11
- Задняя панель вид задней панели регистратора rvi 04la приведен на рис 2 1 11
- Кнопка в ы ключения 11
- Композитный видеовыход bnc 11
- Разъем питания 12 в 11
- Рис 2 1 рис 2 1 детальное описание панели 1 видео входы 11
- Сетевой порт 11
- Примечание если видеорегистратор не управляется с пульта ду и активна одна лишь кнопка add то при нажатии кнопки add введите 008 и нажмите ок 14
- Пульт дистанционного управления внешний вид пульта управления приведен на рис 2 1 14
- Рис 2 1 рис 2 1 таблица 2 1 описание функций 14
- Управление мышью функции которые появляются при управлении мышью показаны в таблице таблица 2 1 описание функций 14
- Аблицы 2 1 15
- И для переключения между строчными и заглавными буквами 15
- Продолжение 15
- Установка и подключение 16
- Обзор навигации в меню и управлении 24
- Таблица 4 1 30
- Продолжение 31
- Таблицы 4 1 31
- 2 главное меню главное меню изображено на рис 5 1 передвиньте курсор на иконку и щелкните мышью для входа в подменю 45
- Дерево меню 45
- Меню операций и управления 45
- Рис 5 1 рис 5 1 45
- Вспомогательное меню 72
- Web клиент 76
- Rvi pss 82
- Настройки подключения к сети интернет 83
- Приложение 83
- Или web сервер поэтому при настройке системы стоит избегать их использования 84
- Инструкция по работе с инструментом обновления видеорегистратора через сеть 107
- Инструкция для обновления прошивки видеорегистратора с помощью usb flash носителя 108
