2.3 Примеры соединений

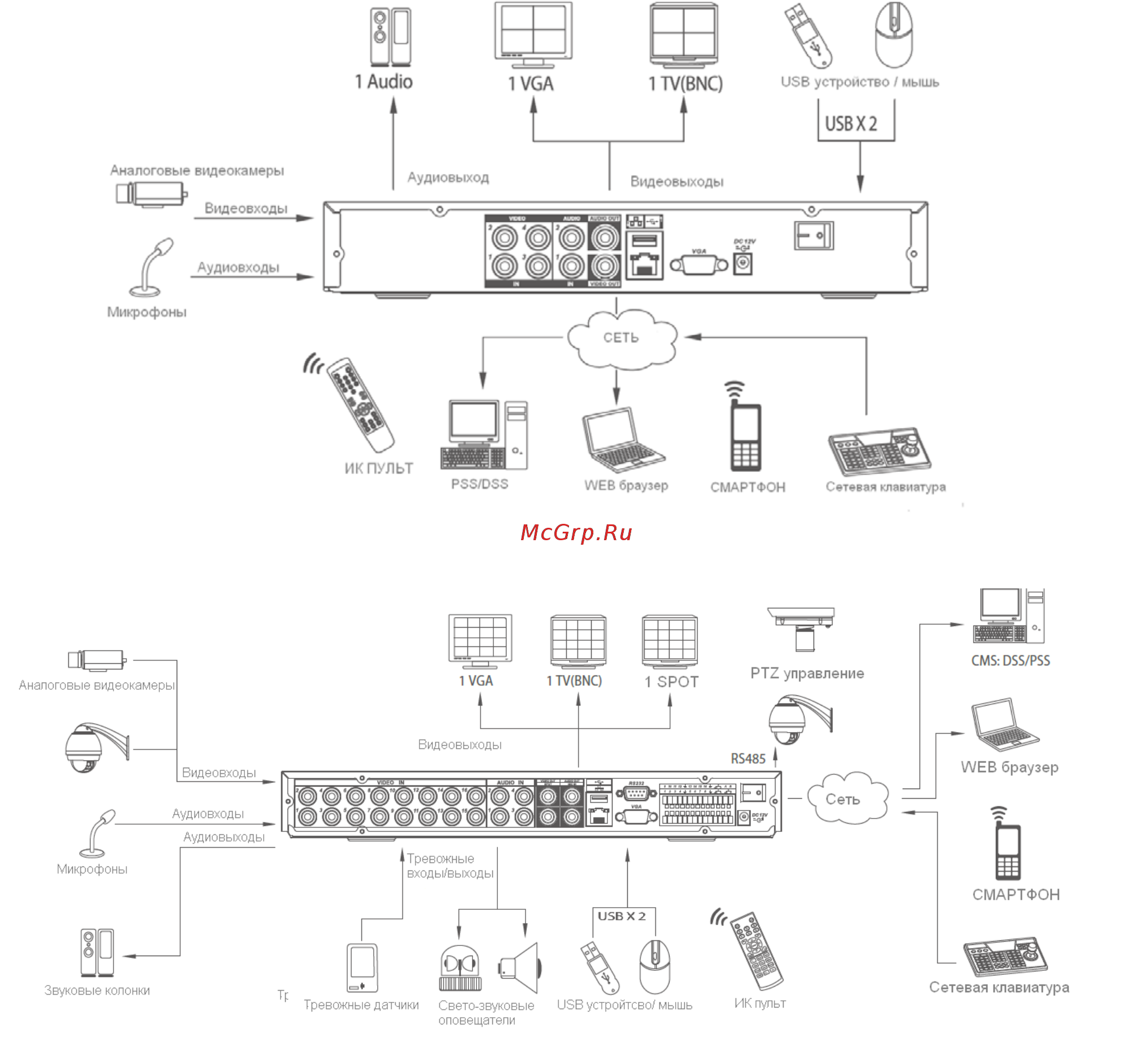

Пример подключения оборудования приведен на рисунке 2.3-1 и на рисунке
2.3-2
Рис. 2.3-1 Видеорегистратор RVi-04LA
Рис. 2.3-2 Видеорегистратор RVi-08LA/ RVi-16LA
