27
канала, обратитесь к настройкам экрана (Главное меню -> Настройки ->
Экран).
4.2.2 Ручная запись
Примечание:
Для совершения описываемых ниже действий необходим соответствующий
уровень доступа. Кроме того, убедитесь, что жесткие диски установлены в
видеорегистраторе.
4.2.2.1 Меню ручной записи
Существуют два варианта входа в меню ручной записи.
• Щелчок правой кнопкой мыши, или в главном меню: Расширенные
настройки -> Ручная запись.
• В режиме просмотра в реальном времени нажмите кнопку записи record
на лицевой панели видеорегистратора или кнопку записи record на
пульте ДУ.

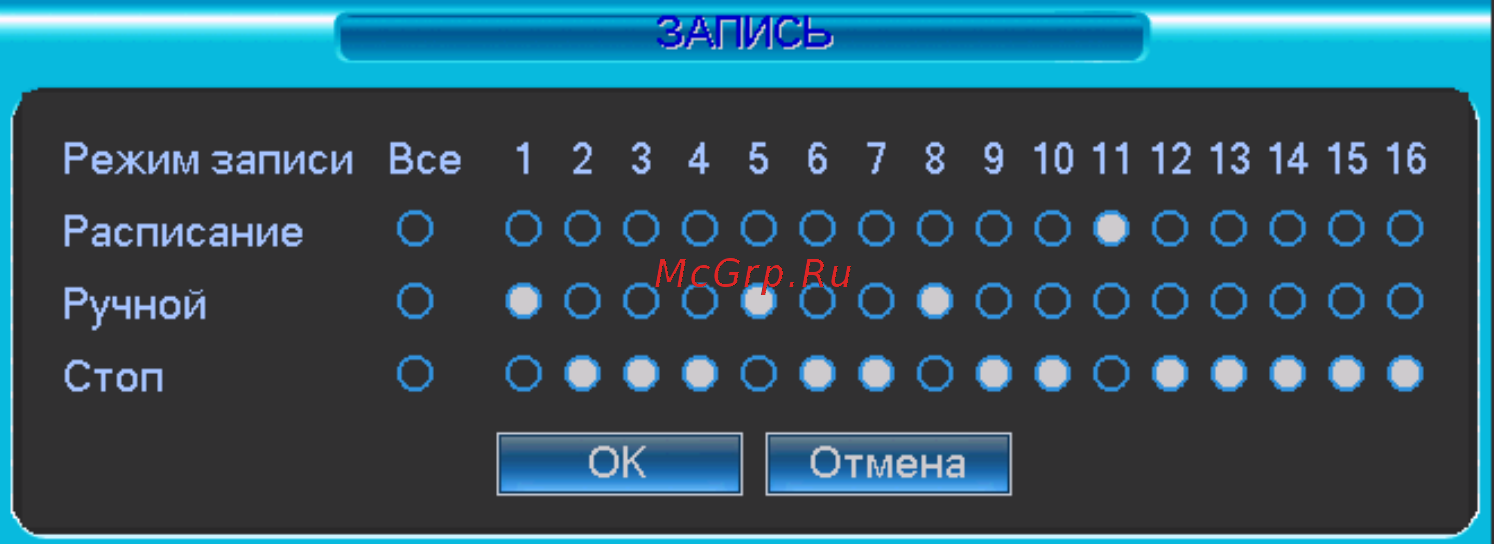

Меню ручного режима записи приведено на рисунке 4.2.2-1.
Рис. 4.2.2-1
4.2.2.2 Основные операции
Возможны три варианта: запись по расписанию / ручная запись / остановка
записи. У выбранных для записи каналов высвечивается символ “○”.
• Ручная запись: имеет самый высокий приоритет. После ввода настроек
ручного режима записи сразу же начинается запись всех выбранных
каналов.
• Запись по расписанию: запись каналов осуществляется по схеме
,
заданной в настройках записи (Главное меню -> Настройки ->
Расписание).
• Стоп: прекращение записи всех каналов.
4.2.2.3 Включение / Отключение записи
Проверьте статус текущего канала: не подсвеченный символ “○” означает, что
запись канала не осуществляется; подсвеченный символ “●” означает, что для
данного канала запись активирована.
Чтобы выделить (включить подсветку) номера каналов, можно использовать
мышь
или клавиши со стрелками. См. рисунок 4.2.2-2.
