29
Рис. 4.2.2-5
Система прекратит запись всех каналов, независимо от того, какой режим
записи выбран в настройках записи (Главное меню -> Настройки ->
Расписание)
4.3 Поиск и воспроизведение

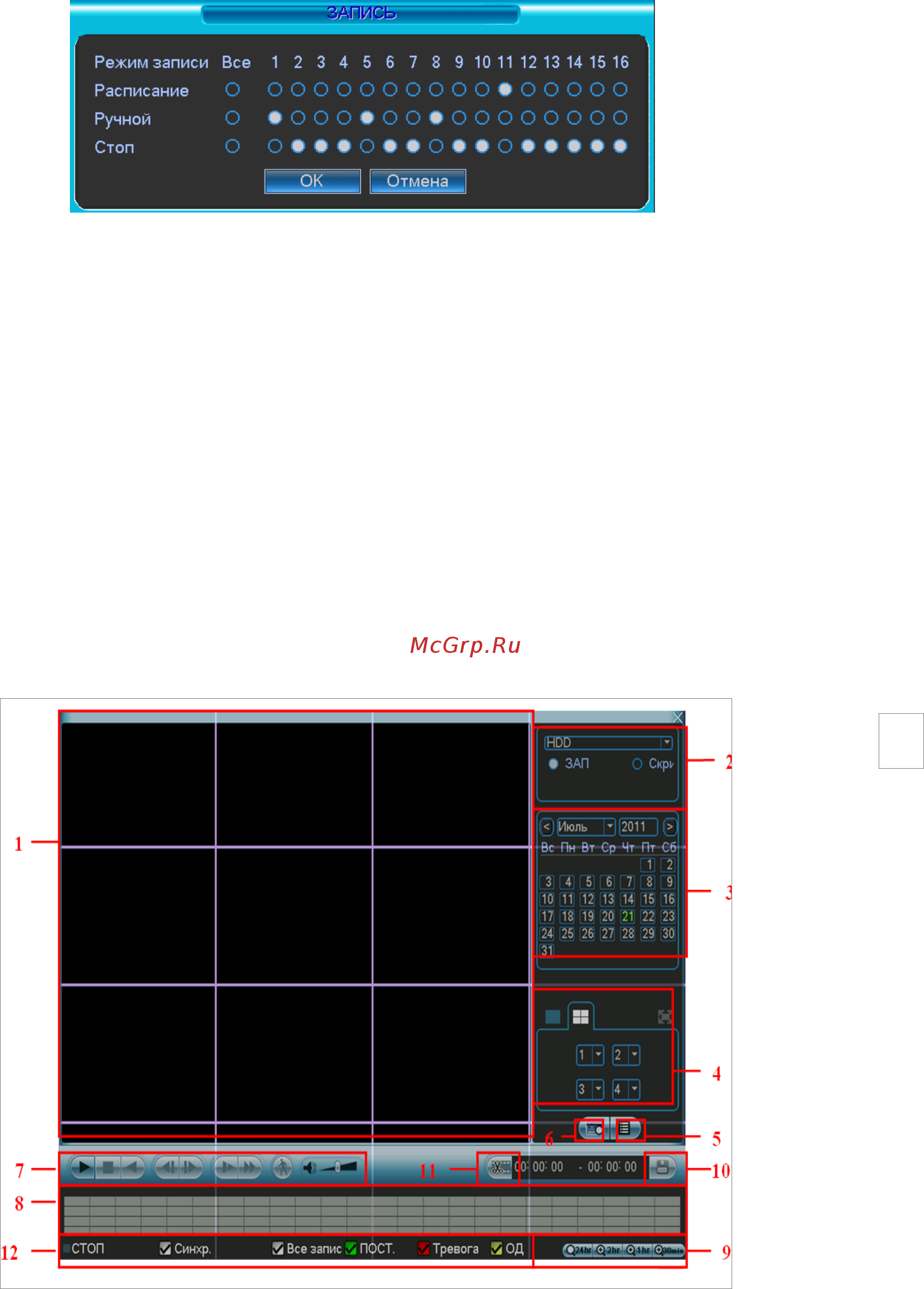

Интерфейс меню воспроизведения показан на рисунке 4.3-1.
Имеются три типа записи:
• R: Ручная запись.
• A: Тревожная запись.
• M: Запись по детекции движения
•
Рис. 4.3-1.
