58
z Активированный переключатель : указывает на то, что функция
активна.
z Список:
Имя: определяется пользователем.
Протокол: Тип протокола
Внутренний порт роутера внутри сети.
Внешний порт: порт роутера внешней сети.
z По умолч.: UPNP стандартные настройки HTTP, TCP и UDP
видеорегистратора.
z Добавить в список: добавить в список новое соответствие портов.
z Удалить: удаляет выбранную
связь.
Двойной щелчок на выбранном пункте списка вызывает настройки связи
портов (см. Рис. 5.3.5-9).
Важно:
При указании внешнего порта предпочтительно использовать 1024 - 5000
порт. Не желательно использовать широко распространненые порты 1-
255 и системные порты 256-1023 во избежание конфликтов в сети. Для
TCP и UDP, необходимо убедиться, что внутренний и внешний порты
обеспечивают передачу данных.

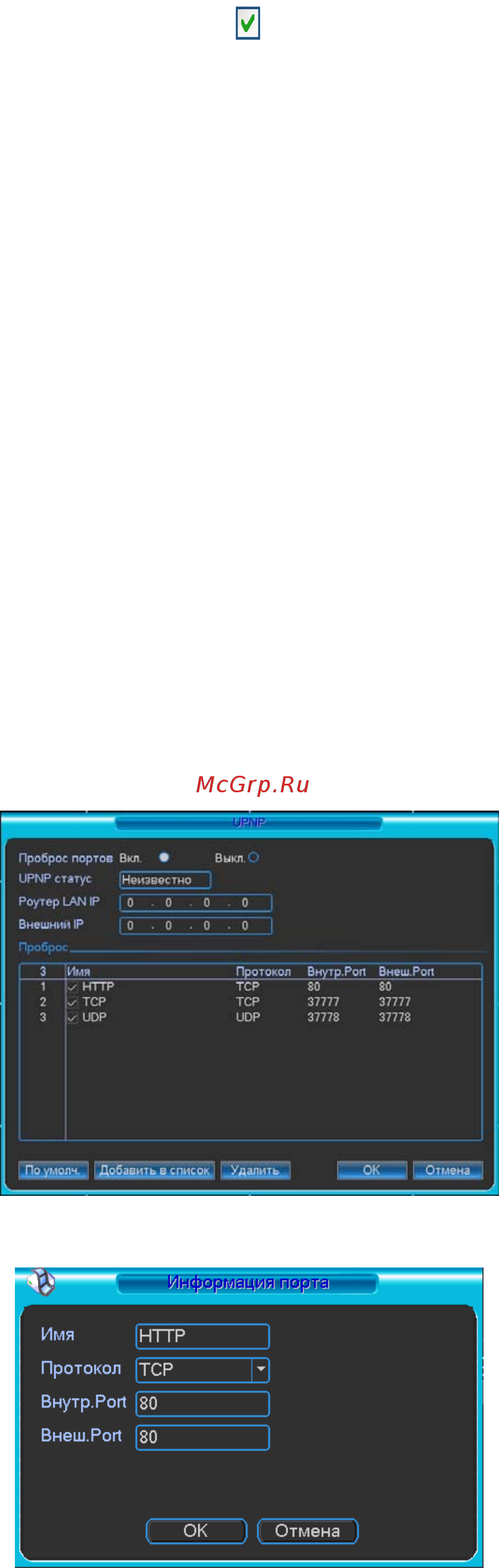

Рис. 5.3.5-8
Рис. 5.3.5-9
