63
Настройки HDD
Кнопка «Настройки HDD» в верхнем правом углу (рис. 5.5.1-1) отвечает за
вызов меню настроек жестких дисков (рис 5.5.1-3).
Количество установленных дисков от 1 до 12 отображается в колонке «HDD
No» Если иконка имеет вид
рядом с номером диска – это означает, что
система имеет доступ к данному диску. В других случаях жесткий диск не
доступен.
В колонке «HDD Group» отображается список HDD групп
При редактировании HDD группы необходимо выбрать номер
соответствующей группы, отметить нужные диски, после редактирования
сохранить изменения.

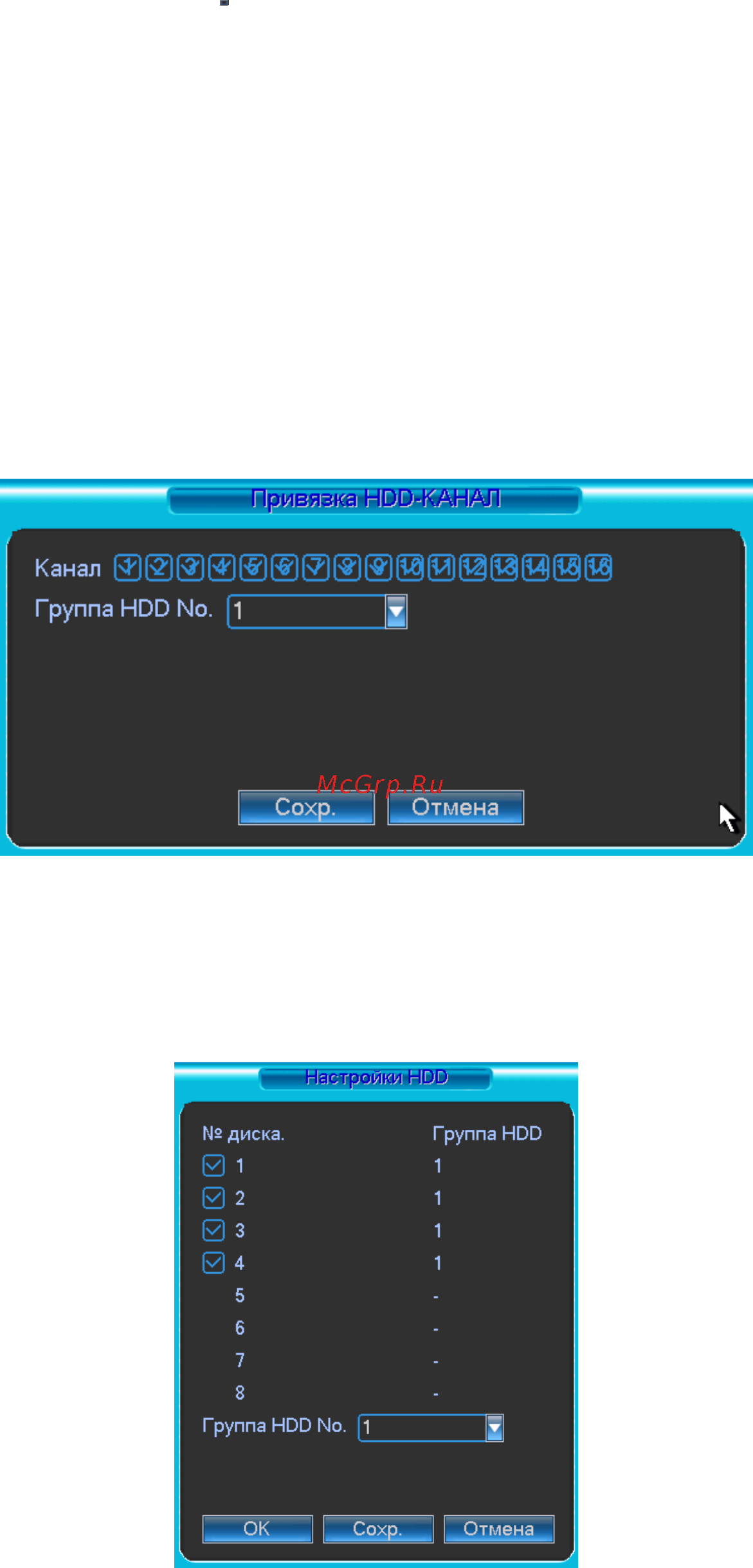

На рисунке 5.5.1-3 представлен пример объединения двух дисков с номерами
1
и 2. Диск под номером 1 распределен в группу под номером 1. Диск номер 2
распределен в группу под номером 2.
Рис. 5.5.1-3
На рисунке 5.5.1-4 представлен пример объединения обоих дисков 1 и 2 в
группу под номером 2.
Рис. 5.5.1-4
