ШАГ 2
Сборочный комплект для шага 2
А Болт M8x1.25Px60L-30L 3

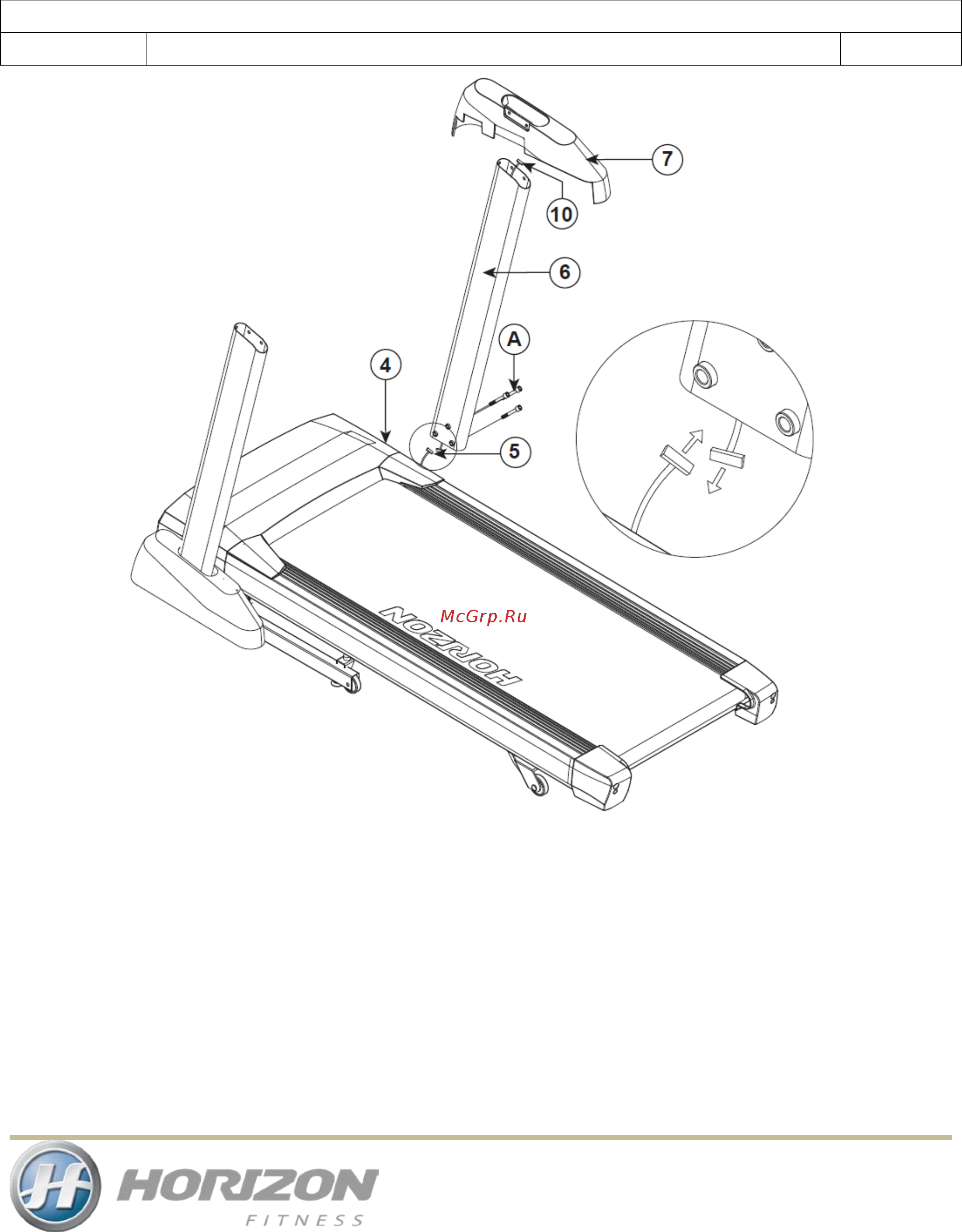

A. Протяните кабель консоли рамы (5) через основную раму. Подключите его (5) через
основную раму (4) к кабелю стойки консоли (5) в нижней части правой стойки консоли
(6). Противоположный конец кабеля (10) должен оставаться в верхней части стойки
консоли.
B. Откройте монтажный комплект 2.
C. При помощи 3 болтов (A), приверните правую стойку консоли (6) к основной раме (4),
3 болта не затягивайте.
D.
Осторожно оденьте правый кожух стойки консоли (7) на соответствующую стойку консоли (6).
