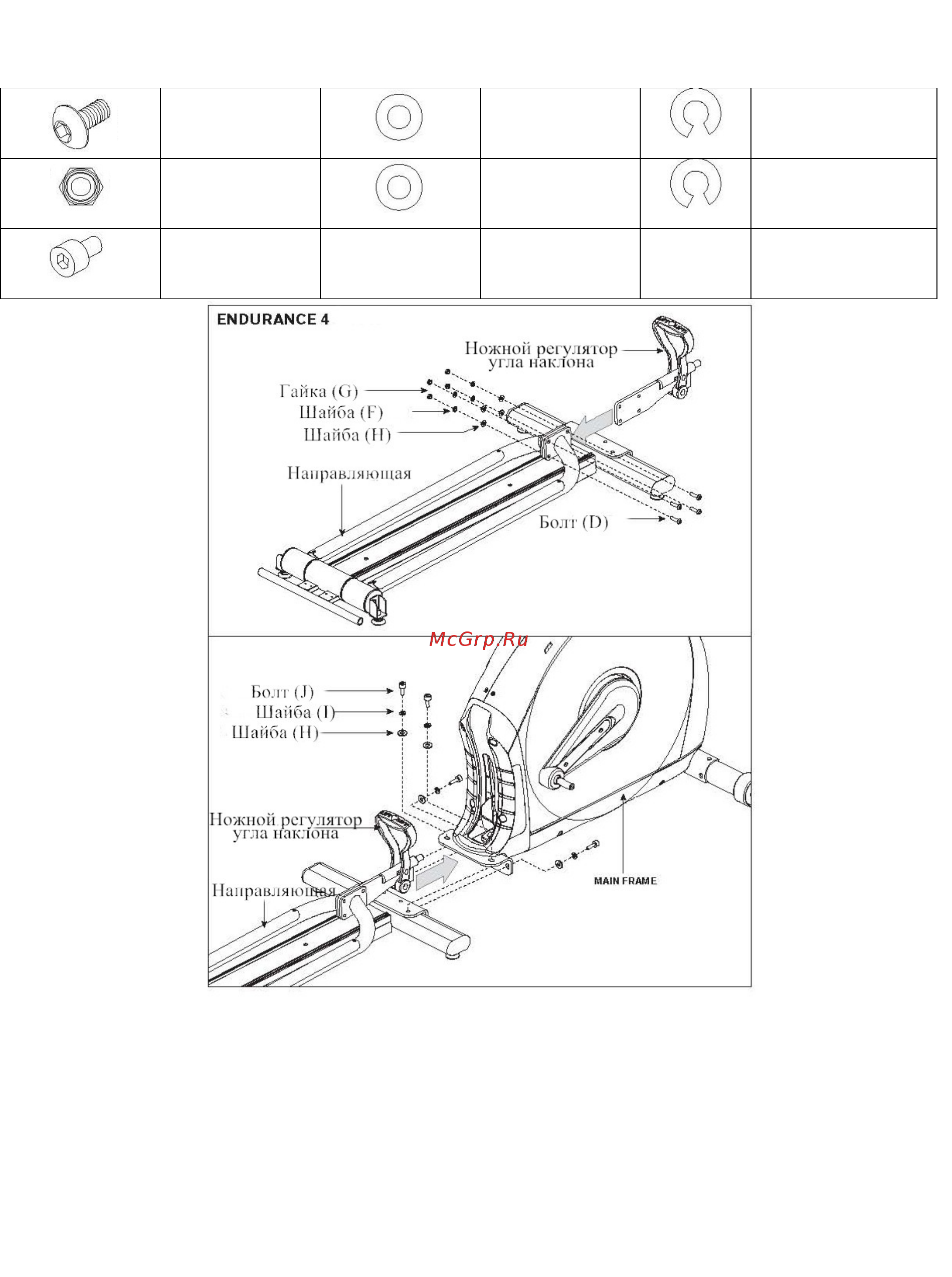

СБОРКА ENDURANCE 4, ШАГ 2
СБОРОЧНЫЙ КОМПЛЕКТ 2
Болт (D)
35 мм.
Кол-во 4 шт.
Плоская шайба
(E) 16 мм.
Кол-во 4 шт.
Пружинная шайба
(E) 15 мм.
Кол-во 4 шт.
Гайка (G)
Кол-во 4 шт.
Плоская шайба
(Н) 20 мм.
Кол-во 4 шт.
Пружинная шайба
(I) 18 мм.
Кол-во 4 шт.
Болт (J)
25 мм.
Кол-во 4 шт.
Данный этап предусмотрен только при сборке моделей Endurance 4.
Откройте сборочный комплект 2.
Закрепите ножной регулятор угла наклона на направляющей, используя 4 болта (D), 4
шайбы (E), 4 шайбы (F), 4 гайки (G).
Зафиксируйте направляющую на основной раме.
Приподнимите регулятор и закрепите его в отверстие на основной раме.
Зафиксируйте направляющую на основной раме с помощью 4 болтов (J), 4 шайб (H), 4
шайб (I).
8
