-Трос только для DGYM (D16)
-Двойная прочность (D9)

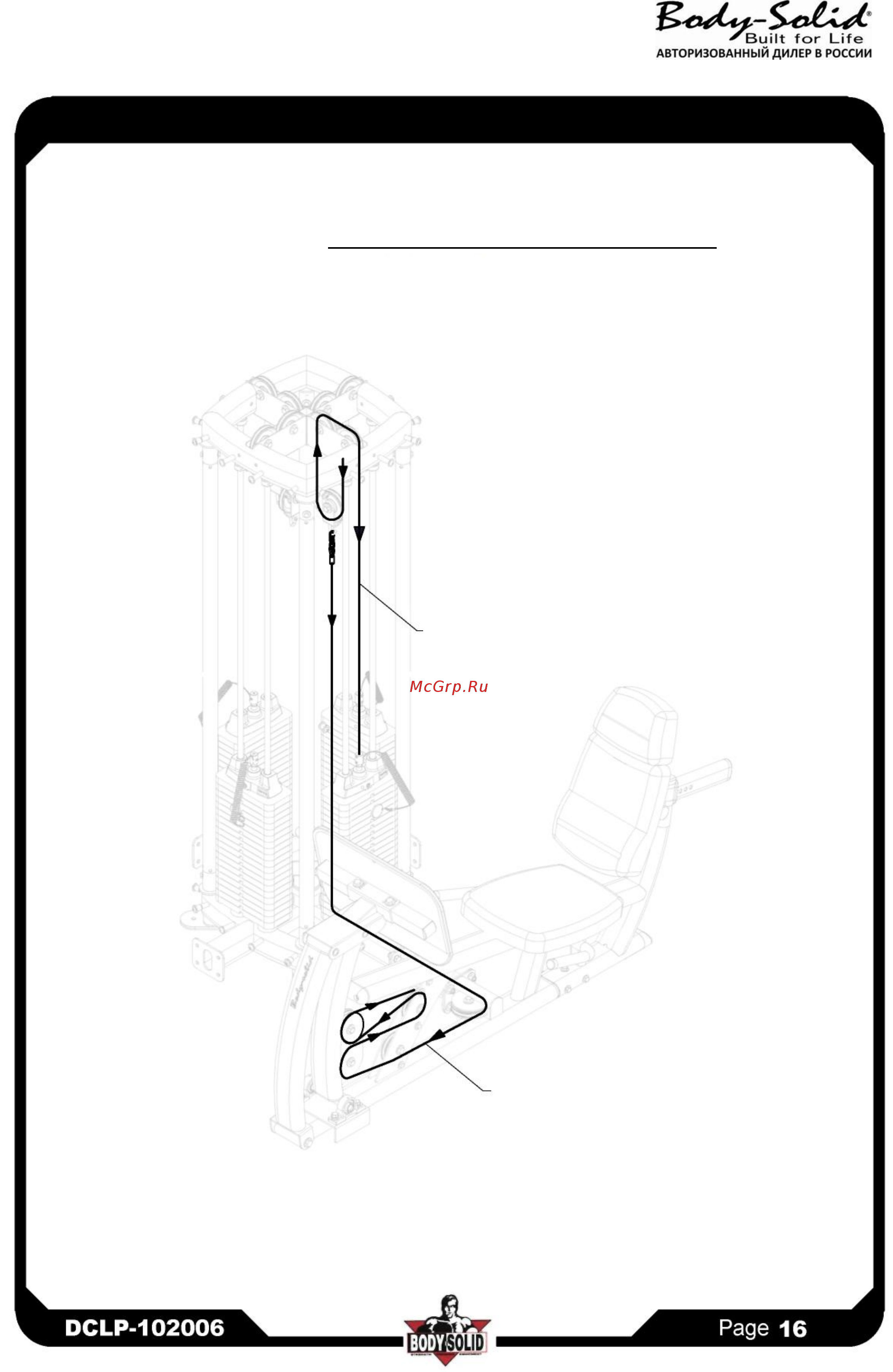

Трос должен соответствовать рисунку
Инструкция по сборке DCLP
Содержание
- Руководство для пользователя dclp 1
- A1 шестигранный болт 1 2 x1 1 4 l с частичной резьбой 8 шт 2
- A2 шестигранный болт 1 2 x1 3 4 l с частичной резьбой 4 шт 2
- A3 шестигранный болт 1 2 x2 1 4 l с частичной резьбой 2 шт 2
- A4 шестигранный болт 1 2 x2 1 2 l с частичной резьбой 2 шт 2
- A5 шестигранный болт 1 2 x3 1 2 l с частичной резьбой 2 шт 2
- Инструкция по сборке dclp 2
- Крепеж 2
- Hardwarw illustration 3
- Инструкция по сборке dclp 3
- B1 нейлоновая контргайка 2 20 шт 4
- C1 1 2 i d плоская шайба ø34 24 шт 4
- C2 1 2 i d плоская шайба ø25 16 шт 4
- C3 3 8 i d плоская шайба ø27 8 шт 4
- C4 5 16 i d плоская шайба ø24 6 шт b2 нейлоновая контргайка 3 8 4 шт 4
- C5 пружинная шайба 5 16 6 шт 4
- Инструкция по сборке dclp 4
- Крепеж 4
- Aa1 установочный винт 5 16 x3 8 l с полной резьбой 3 шт 5
- Aa2 шестигранный болт 1 2 x2 1 4 l с частичной резьбой 4 шт 5
- Aa3 шуруп с круглой шестигранной внутренней головкой m4x65l с частичной резьбой 2 шт 5
- Aa4 шуруп с круглой шестигранной головкой 3 8 x2 l с частичной резьбой 1 шт 5
- Aa5 шуруп с круглой шестигранной головкой 3 8 x3 1 2 l с частичной резьбой 1 шт 5
- Aa6 шуруп с круглой шестигранной головкой m6x20l с частичной резьбой 24 шт 5
- Aa7 шуруп с круглой крестообразной головкой 5 32 x1 4 l с частичной резьбой 4 шт 5
- Инструкция по сборке dclp 5
- Крепеж 5
- Aa10 болт фиксируемый тросом 8260 009 1 шт 6
- Aa8 10фунт штифт 8250 071 1 шт 6
- Aa9 гибкая пружина 1 шт 6
- Bb1 гайка 1 2 13unc 1 шт 6
- Bb2 нейлоновая контргайка 2 4 шт 6
- Bb3 нейлоновая контргайка 3 8 1 шт 6
- Cc1 3 8 i d плоская шайба ø19 2 шт 6
- Cc2 1 2 i d плоская шайба ø 34 6 шт 6
- Cc3 m6 i d плоская шайба ø13 24 шт 6
- Cc4 m4 i d плоская шайба ø12 2 шт 6
- Cc5 пружинная шайба 1 2 1 шт 6
- Cc6 пружинная шайба 3 8 1 шт 6
- Cc7 1 2 i d плоская шайба ø25 2 шт 6
- Инструкция по сборке dclp 6
- Крепеж 6
- D15 d14 d13 d12 7
- D8 d7 d11 d10 d9 7
- Инструкция по сборке dclp 7
- Крепеж 7
- Direction 8
- Детали 8
- Инструкция по сборке dclp 8
- Детали 9
- Инструкция по сборке dclp 9
- Выше показан шаг 1 в собранном виде 10
- Инструкция по сборке dclp 10
- Выше представлен шаг 2 в собранном виде 11
- Инструкция по сборке dclp 11
- Выше представлен шаг 3 в собранном виде 12
- Инструкция по сборке dclp 12
- Выше показан шаг 4 в собранном виде 13
- Инструкция по сборке dclp 13
- Выше показан шаг 5 в собранном виде 14
- Инструкция по сборке dclp 14
- Выше показан шаг 6 в собранном виде 15
- Инструкция по сборке dclp 15
- Инструкция по сборке dclp 16
- Выше показан шаг 8 в собранном виде 17
- Инструкция по сборке dclp 17
- Выше показан шаг 9 в собранном виде 18
- Инструкция по сборке dclp 18
- Выше показан шаг 10 в собранном виде 19
- Детальное 19
- Детальное изображение 19
- Изображение 19
- Инструкция по сборке dclp 19
- Выше показан шаг 11 в собранном виде 20
- Инструкция по сборке dclp 20
- Инструкция по сборке dclp 21
- Трос должен соответствовать рисунку 21
- Инструкция по сборке dclp 22
