29
РУCCKИЙ
2 . Откройте переднюю решетку.
3 . Удалите винт, крепящий крышку разъема.
4 . Пропустите соединительный провод через тыльную сторону внутренннго блока и подключите провод к
клеммам. (См. рисунок ниже)
5 . Пропустите второй конец провода в отверстие диаметром 65 мм в стене.
6 . Закройте крышку клеммной колодки, туго закрутив винт.
7 . Закройте переднюю решетку.
8 . Снимите крышку клеммной колодки на стенке наружного блока.

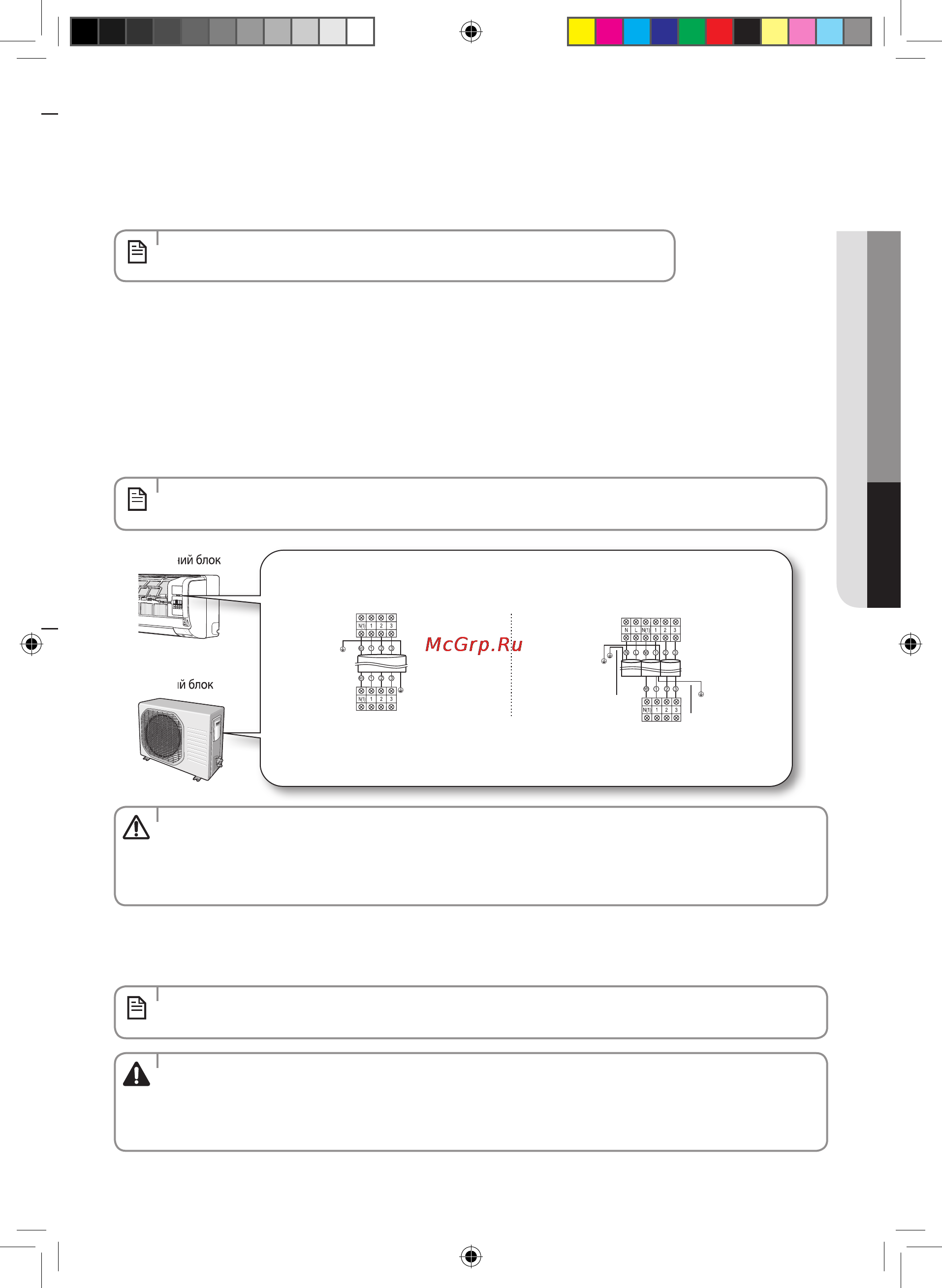

9. Подсоедините провода к клеммам как показано на рисунке.
• Накаждомпроводенанесенсоответствующийейномерклеммы.
• Накаждомпроводеуказанномерсоответствующейейклеммы.
Внутренний блок
Наружный блок
Внутренний блок
Наружный блок
09/12/18
24
Внутренний
блок
Наружный блок
Провод
заземления
(Зеленый/Желтый)
Провод
заземления
(Зеленый/Желтый)
Внутренний
блок
Наружный блок
• Конецпроводадолжныбытьзакруглен
• Крометого,закругленныйнаконечникдолженсоответствоватьразмерувинтанаклеммечерногоцвета.
• Послеподключенияпроводовубедитесь,чтономераконтактовнавнутреннем/наружномблокесовпадают.
• Винтынаклеммнойколодкенедолжныотвинчиватьсяусилиемменее12кгс•см.
10. Присоедините заземляющий провод к клеммам заземления.
11. Закройте крышку клеммной колодки, туго закрутив винт.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
• ЕсливыживетевРоссиииЕвропе,проконсультируйтесьсуполномоченнымпоставщиком,какопределитьполное
сопротивление источника электропитания, прежде чем монтировать устройство.
ПРИМЕЧАНИЕ
• Надежносоединяйтепровода,чтобыихнельзябылолегковытащить.(Плохойконтактможетпривестик
выгоранию проводов).
• Присоединяйтепроводавсоответствиисцветовымикодами,справляясьпоэлектрическойсхеме.
• Проводпитанияисоединительныйпроводдолженвыбиратьсявсоответствиисоспецификацией,приведенной
на стр. 28.
ВНИМАНИЕ
ОСТОРОЖНО
Провод
заземления
(Зеленый/Желтый)
Провод
заземления
(Зеленый/Желтый)
CIS_AQ09E@_IBIM_31246A_R.indd 29 2010-12-20 11:50:18
