2.2 Задняя панель

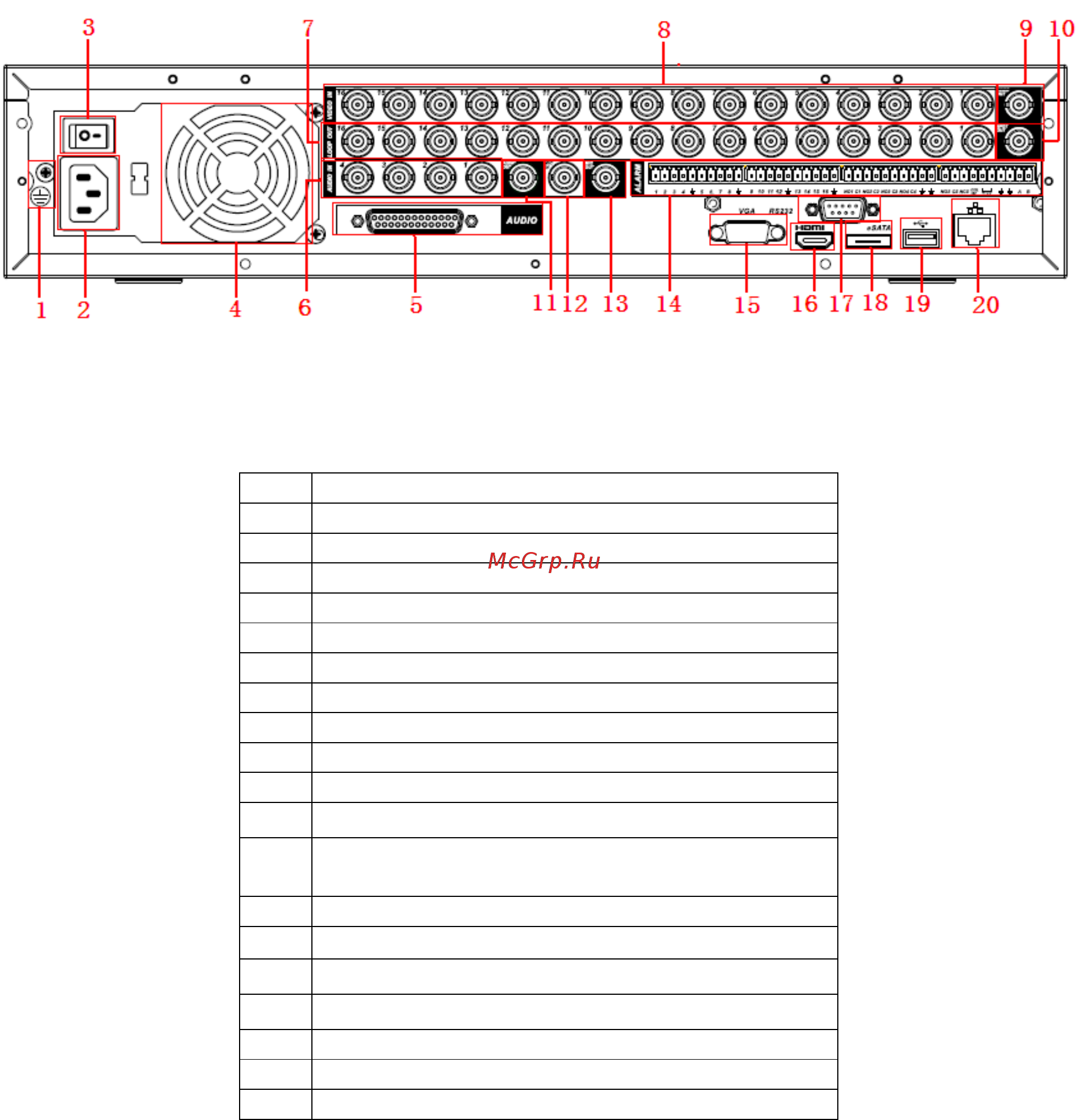

Вид задней панели регистратора приведен на рис. 2.2-1

Рис. 2.2-1

Детальное описание панели:

1 Заземление

2 Разъем для питания

3 Кнопка вкл/выкл питания

4 Вентилятор

5 Порт DB25 (аудио входы для каналов 5 - 16)

6 Аудио вход для каналов 1-4

7 Сквозные видеовыходы

8 Видеовходы 1-16

9 Видеовыход BNC

10 SPOT видеовыход

11 Аудио выход

12 Аудио вход для двунаправленных разговоров

13 Аудио выход для двунаправленных

разговоров

14 Тревожные входы/выходы и RS485 порт

15 Видеовыход VGA

16 Видеовыход HDMI

17 RS232 порт

18 eSATA порт

19 USB порт

20 Сетевой порт

Примечание: При подключении к сети видеорегистратора, используйте

«перекрестный кабель» для подключения к ПК напрямую или «прямой

кабель» для подключения через роутер или свитч.
