Freemotion U8.1 (VMEX81414) [6/36] Сборка

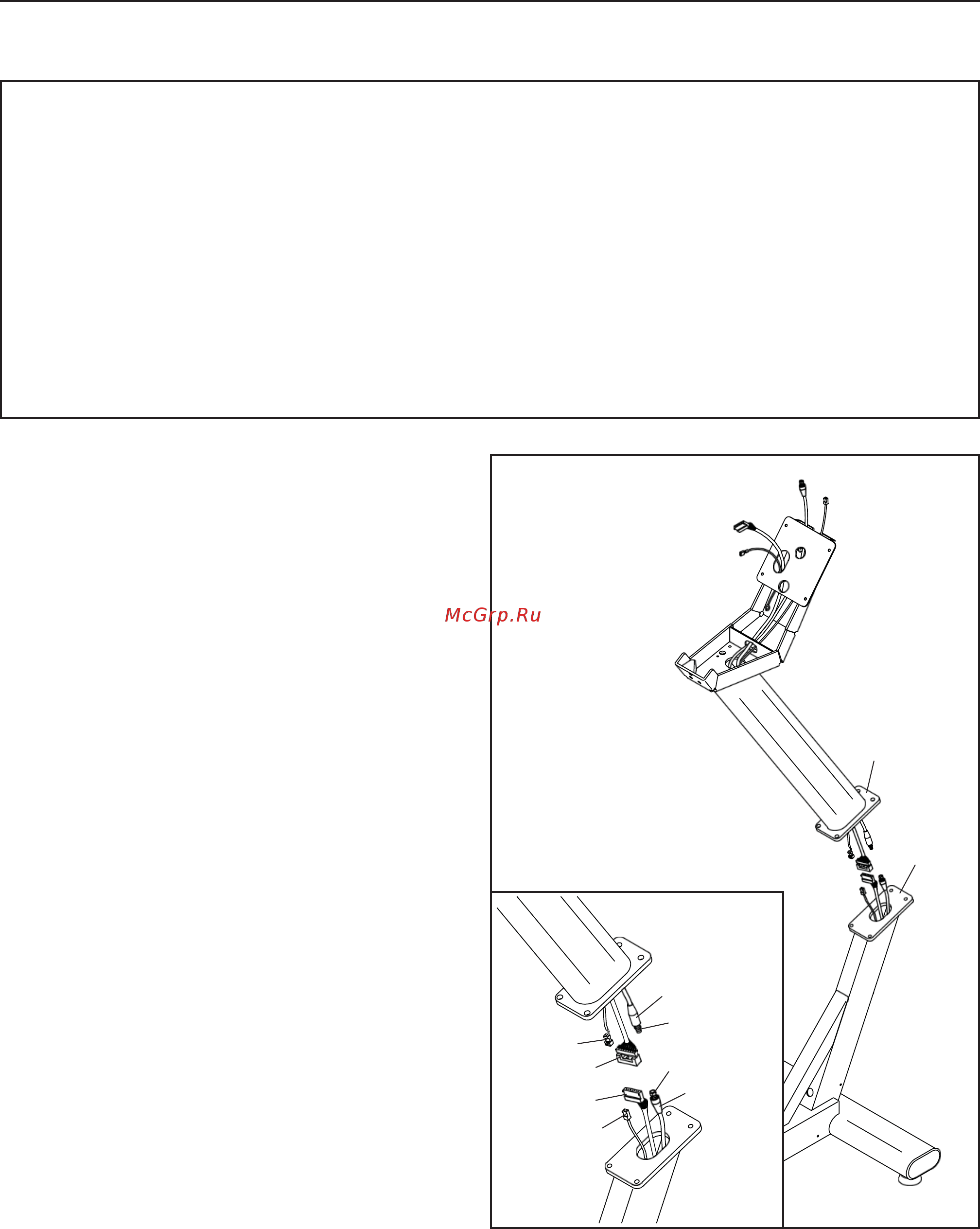

![Freemotion U8.1 (VMEX81414) [6/36] Сборка](/views2/1378218/page6/bg6.png)
6
СБОРКА
1.
Попросите второго человека придержать
стойку (66) возле рамы тренажёра (1).
См. приложенный рисунок. Подсоедините
верхний основной провод (42), верхний
провод питания (63) и верхний коаксиальный
ТВ-кабель (68) к соответствующим нижним
проводам (69, 64, 67).
См. приложенный рисунок. Возьмите
насадки (A, B) нижнего и верхнего
коаксиальных кабелей ТВ (67, 68). Сдвиньте
обе насадки таким образом, чтобы
маленькая насадка провода (A) оказалась
внутри большой (B).
Затем вставьте лишний провод в стойку (66).
• Сборка осуществляется вдвоём.
• Для определения мелких деталей см. стр. 5.
•
.
• Расположите все сборочные единицы на
свободной поверхности и удалите
упаковочный материал. Не выбрасывайте
упаковку, пока не соберете тренажёр
полностью.
• Все необходимые для сборки инструменты
прилагаются.
• Использование набора гаечных ключей
упрощает процесс сборки. Во избежание
повреждения деталей не используйте
электроинструменты.
•
При отсутствии какой-либо детали проверьте,
может она уже не установлена.
•
Левые детали промаркированы значком “L”
или “Left”, а правые детали соответственно
промаркированы значком “R” или “Right.”
B
68
63
42
69
64
67
A
1
66
1
