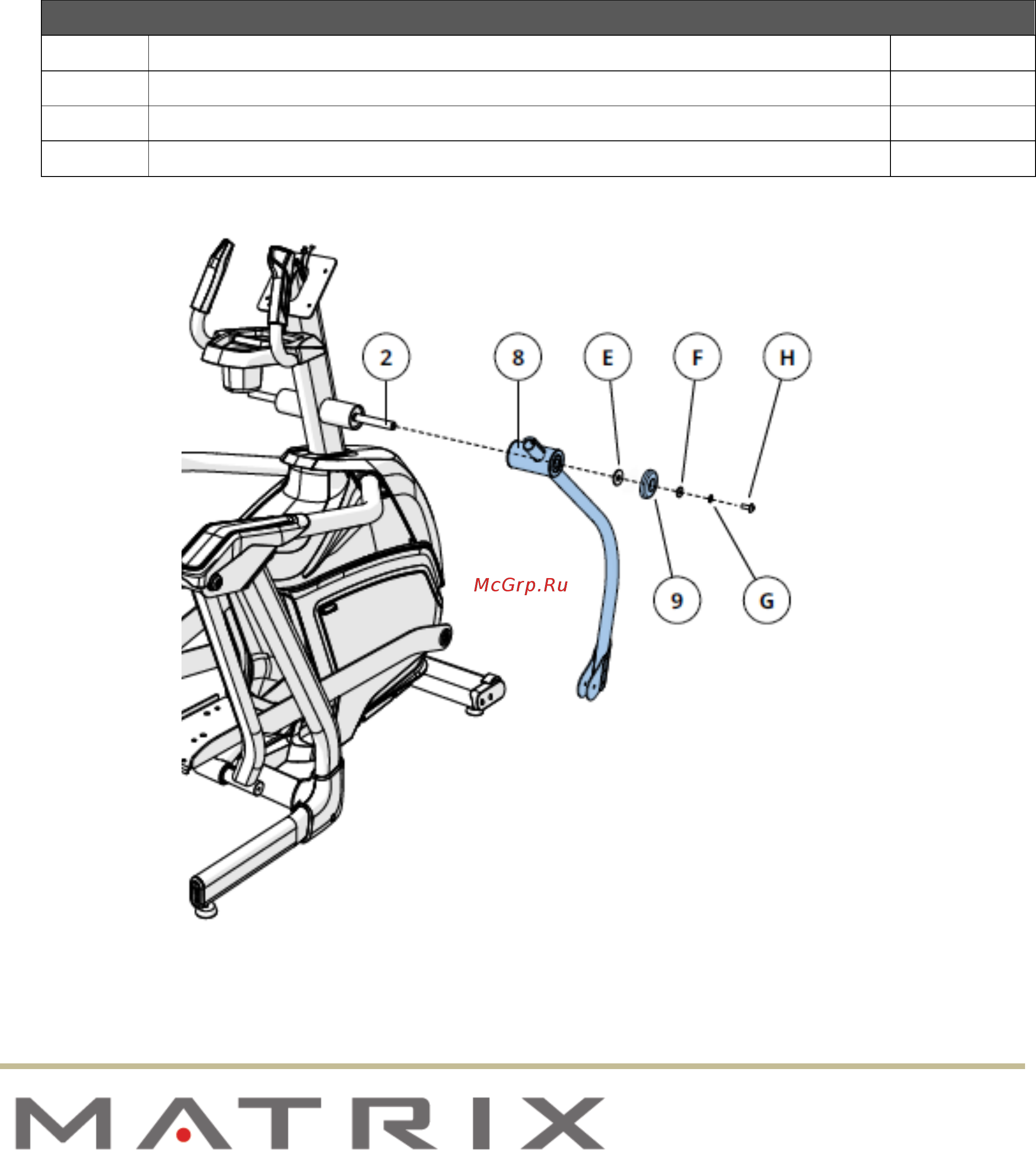

ШАГ 2
A. Откройте сборочный комплект для STEP 2
B. Оденьте нижний руль (8) на стойку консоли (2)
C. Прикрепите используя 1 шайбу (Е), 1 заглушку руля (9), 1 шайбу (F), 1 пружинную шайбу (G) и 1
болт (Н). Момент затяжки 40 Нм / 29 фунт-фут.
D. Повторите шаги B – C для другой стороны.
Сборочный комплект для STEP 2
E
Шайба (26 мм)
2 шт.
F
Шайба (19 мм)
2 шт.
G
Пружинная шайба
2 шт.
H
Болт
2 шт.
