ШАГ 3

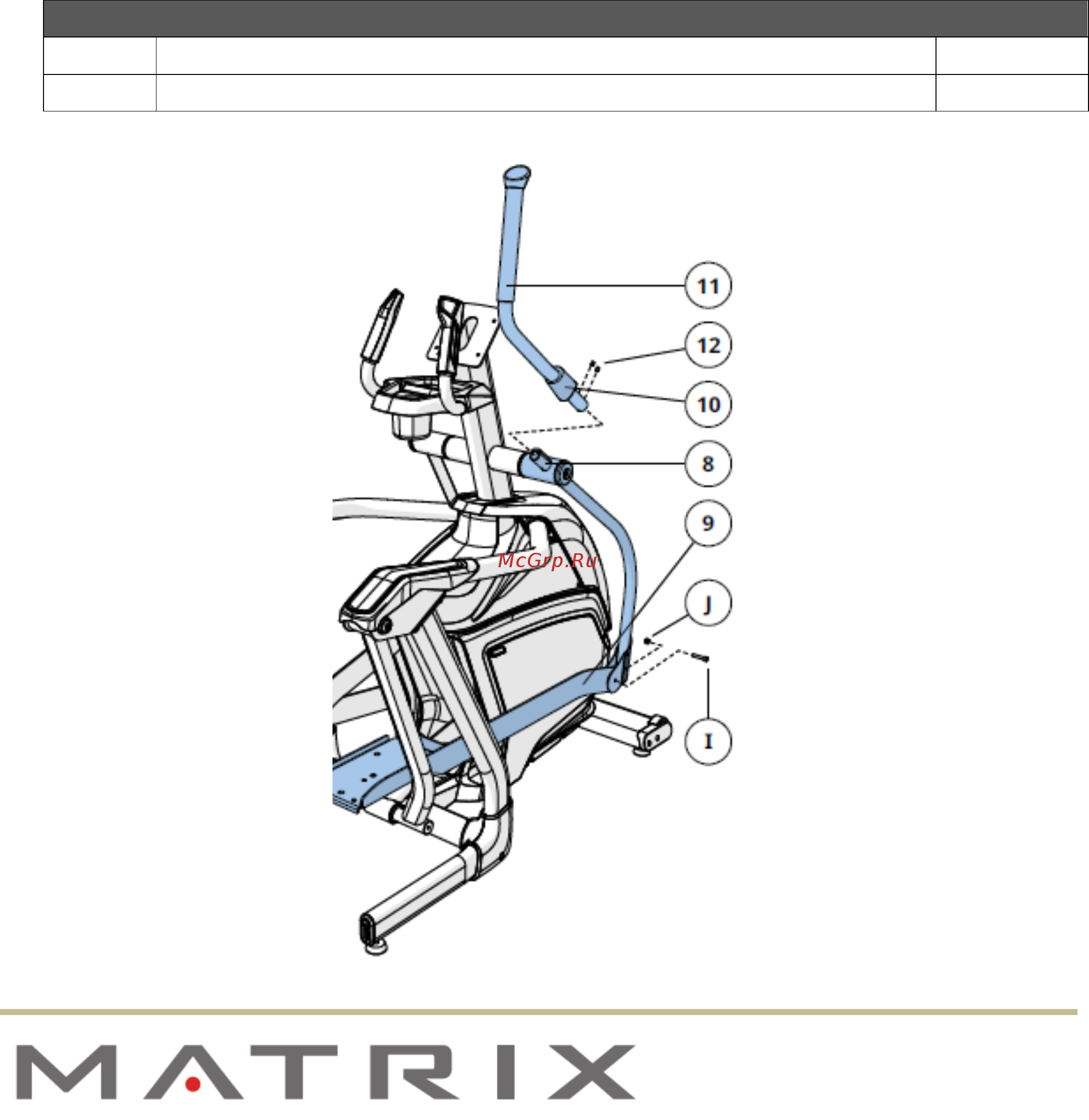

A. Откройте сборочный комплект для STEP 3.

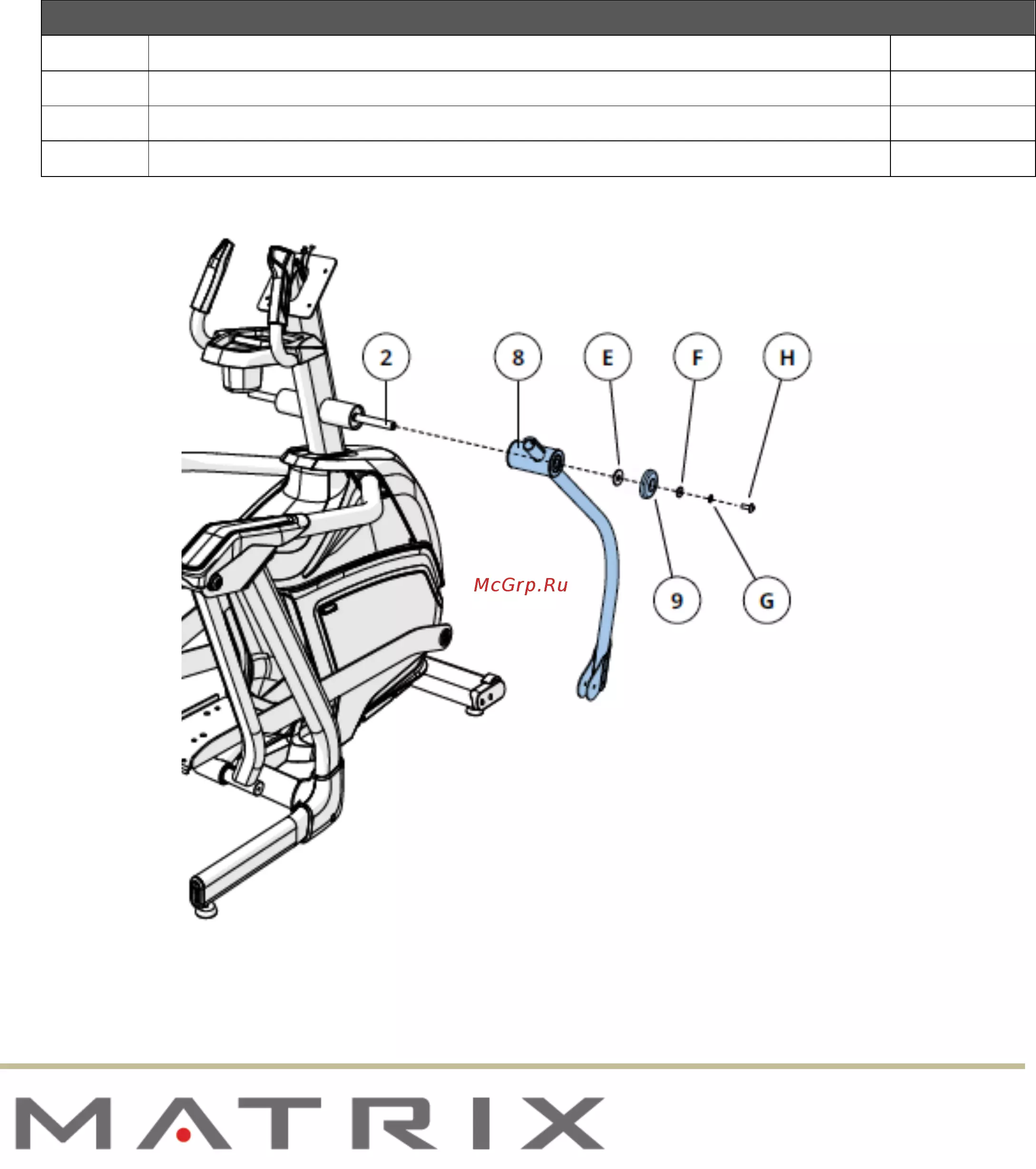

B. Прикрепите соединительный рычаг опоры педали (9) и нижний руль (8) с использованием 1 болта
(I) 1 гайки (J).
C. Поднять вверх кожух верхнего руля (10) на верхнем руле (11), и ослабить предустановленные
винты (12) перед тем как соединить верхний руль (11) с нижним рулем (8). Проверьте, что рули
соединены друг с другом полностью.
D. Закрепите верхний руль (11) с использованием предварительно установленных винтов (12).
E. Повторите шаги B – D для другой стороны.
Сборочный комплект для STEP 3
I
Болт
2 шт.
J
Гайка
2 шт.
