Сборка оборудования

ВНИМАНИЕ

Прежде чем начать сборку тренажера, внимательно ознакомьтесь с инструкциями, незатянутые

детали, а также неправильно закрепленные части тренажера могут привести к появлению шума, а

также поломки оборудования.

ШАГ 1

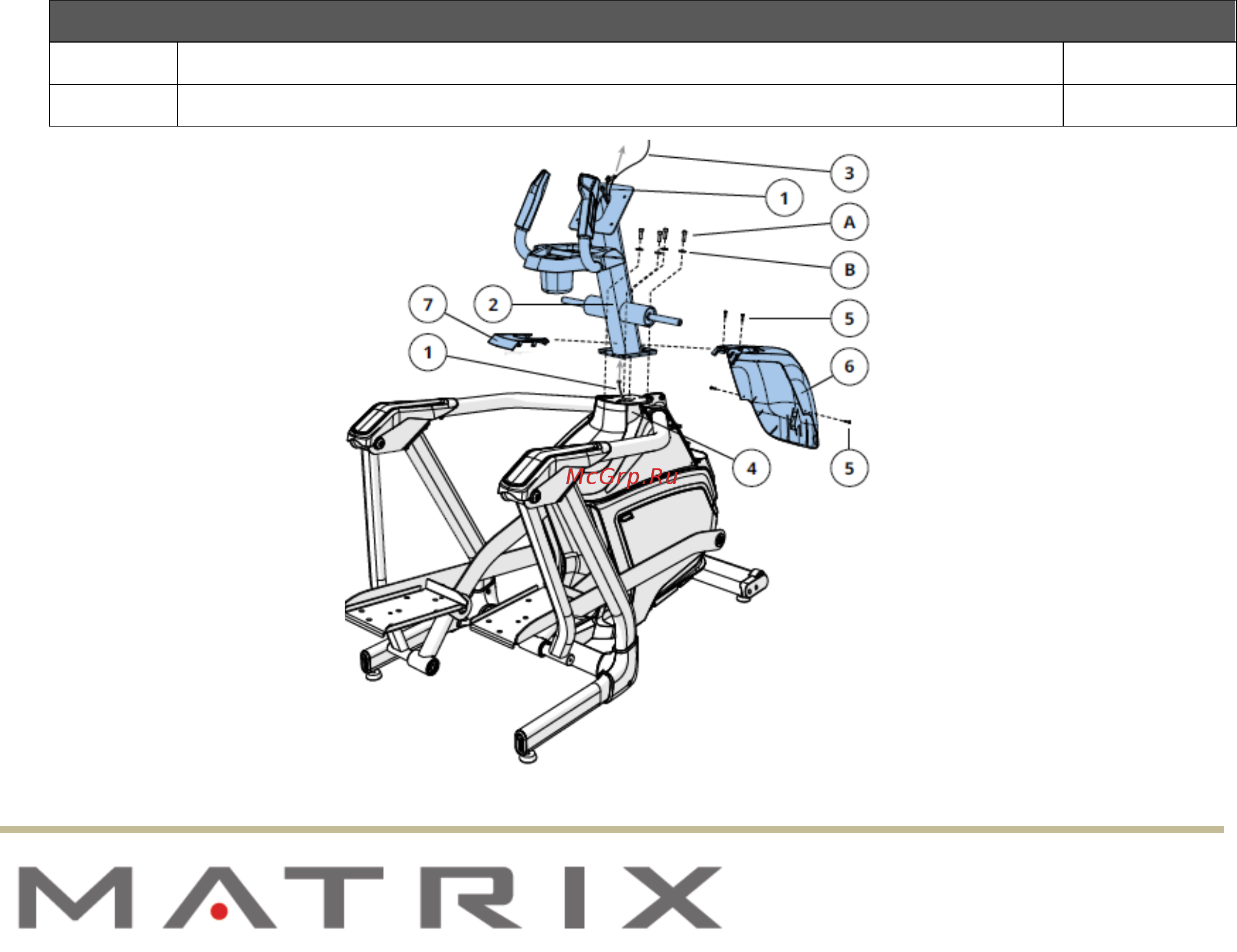

A. Откройте сборочный комплект для STEP 1

B. Снимите 4 предустановленных винта (5) и верхний кожух (6) с основной рамы (4).

C. Осторожно потяните кабель (1) через стойку консоли (2) с помощью подводящего провода (3),

расположенного внутри стойки консоли (2).

D. Прикрепите стойку консоли (2) к основной раме (4), используя 4 болта (А) и 4 шайбы (В).

Момент затяжки до 40 Нм / 29 фунт-фут.

E. Прикрепите верхний кожух (6) к основной раме (4) с использованием 4 предустановленных

винтов (5).

F. Закрепите стойку консоли (7) с верхним кожухом (6), захлопнув его на место.

Сборочный комплект для STEP 1

Болт

4 шт.

Шайба

4 шт.
