11
Сборка оборудования
ВНИМАНИЕ
Прежде чем начать сборку тренажера, внимательно ознакомьтесь с инструкциями, незатянутые
детали, а также неправильно закрепленные части тренажера могут привести к появлению шума, а
также поломки оборудования.

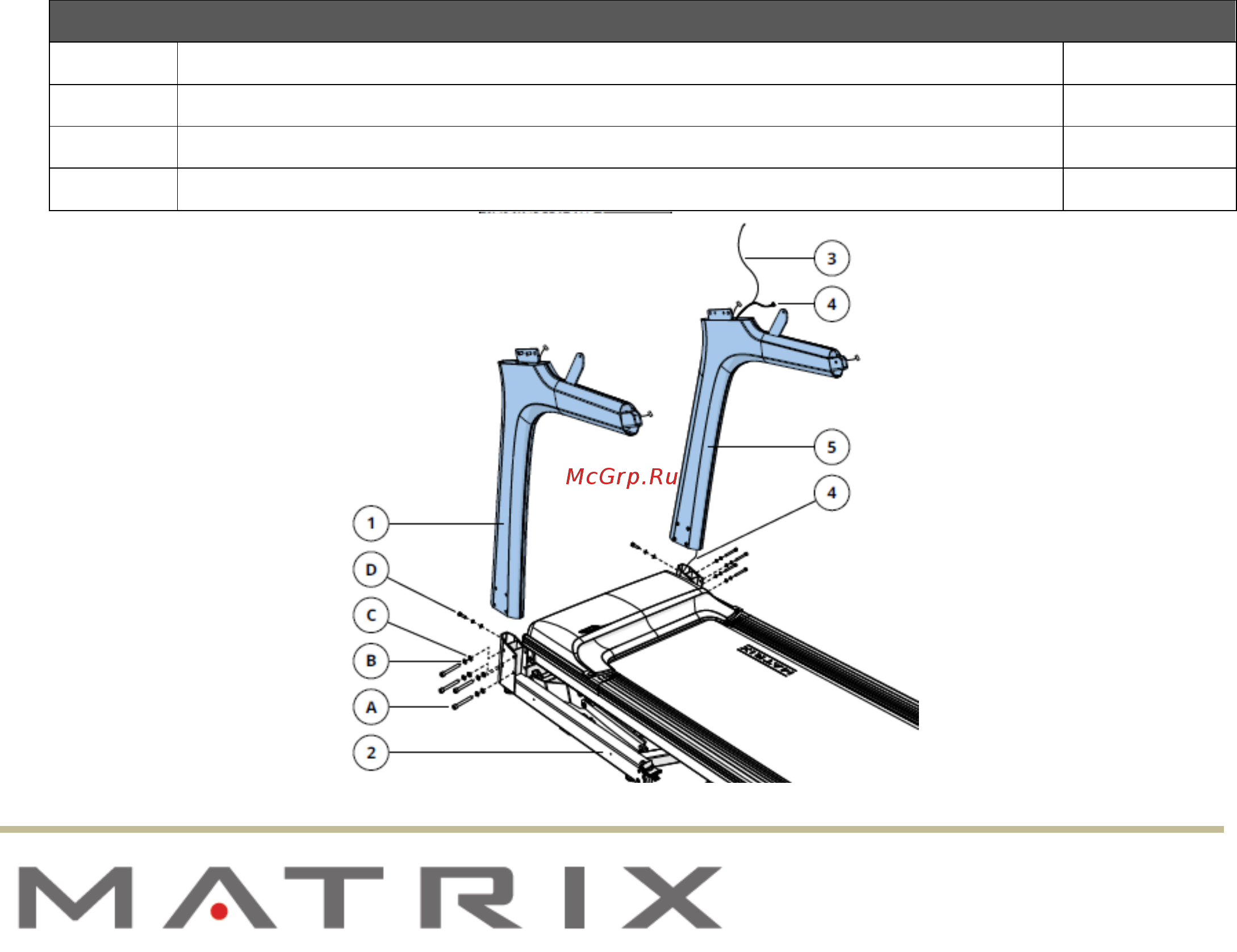

ШАГ 1
A. Откройте сборочный комплект для STEP 1.
B. Присоедините левую стойку консоли (1) к основной раме (2), используя 4 болта (А), 4
пружинные шайбы (B) и 4 шайбы (C) со стороны и 1 болт (D), 1 пружинная шайба (B) и 1 шайба
(C) с задней стороны. Момент затяжки 20 Нм / 15 фунт-фут.
C. Прикрепите провод протяжки (3) и консольный кабель (4) и протяните кабель через правую
стойку консоли (5). После того, как протяните провод через стойку консоли, в верхней части
стойки консоли кабель необходимо зафиксировать. Отделите и выбросьте провод для протяжки.
Примечание: Будьте осторожны, чтобы не зажать провода во время затяжки правой стойки консоли.
Сборочный комплект для STEP 1
А
Болт
8 шт.
B
Пружинная шайба
10 шт.
C
Шайба
10 шт.
D
Болт
2 шт.
