Страница 7 /
20
![NordicTrack VX 550 (NTIVEX47016) Инструкция по эксплуатации онлайн [7/20] 317285](/views2/1378351/page7/bg7.png)
7
53
52
49
74
20
49
36R
36L
20

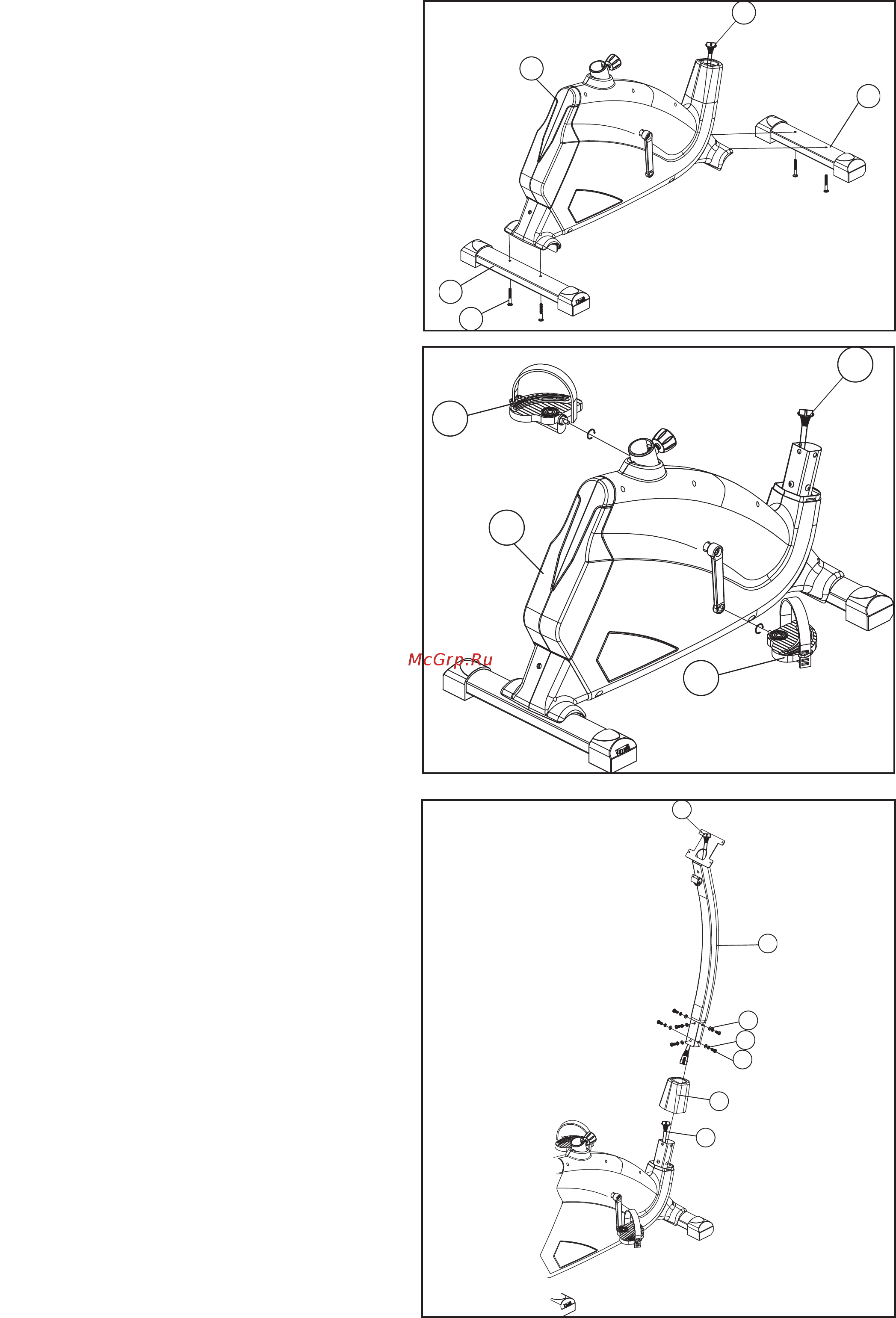

ШАГ 2
Прикрепите педали (36L/R) к шатунам (39L/R)
соответвенно, если смотреть с позиции
занимающегося на тренажере.
Всегда проверяйте крепко ли затянуты
педали перед тем, как начать тренировку.
Примечание: обе педали обозначены как L
ДЛЯ ЛЕВОЙ и R ДЛЯ ПРАВОЙ. Затягивайте
левую педаль в направлении ПРОТИВ
ЧАСОВОЙ СТРЕЛКИ и правую педаль - в
направлении ПО ЧАСОВОЙ СТРЕЛКЕ.
ШАГ 1
Прикрепите передний стабилизатор (74) к
основной раме (49) с помощью транспортиро-
вочных болтов (53), затем прикрепите задний
стабилизатор (52) к основной раме (49) с
помощью транспортировочных болтов
(53),
как показано.
ШАГ 3
A. Прикрепите переднюю пластиковую
накладку (19) к стойке поручней (15), а затем
соедините нижний кабель компьютера (20) с
верхним кабелем компьютера (6).
B. Прикрепите стойку поручней (15) к стойке
основной рамы с помощью болта Аллена (18)
пружины (17) и шайбы (16). Затем опустите
переднюю пластиковую накладку (19).
15
20
19
16
17
18
6
