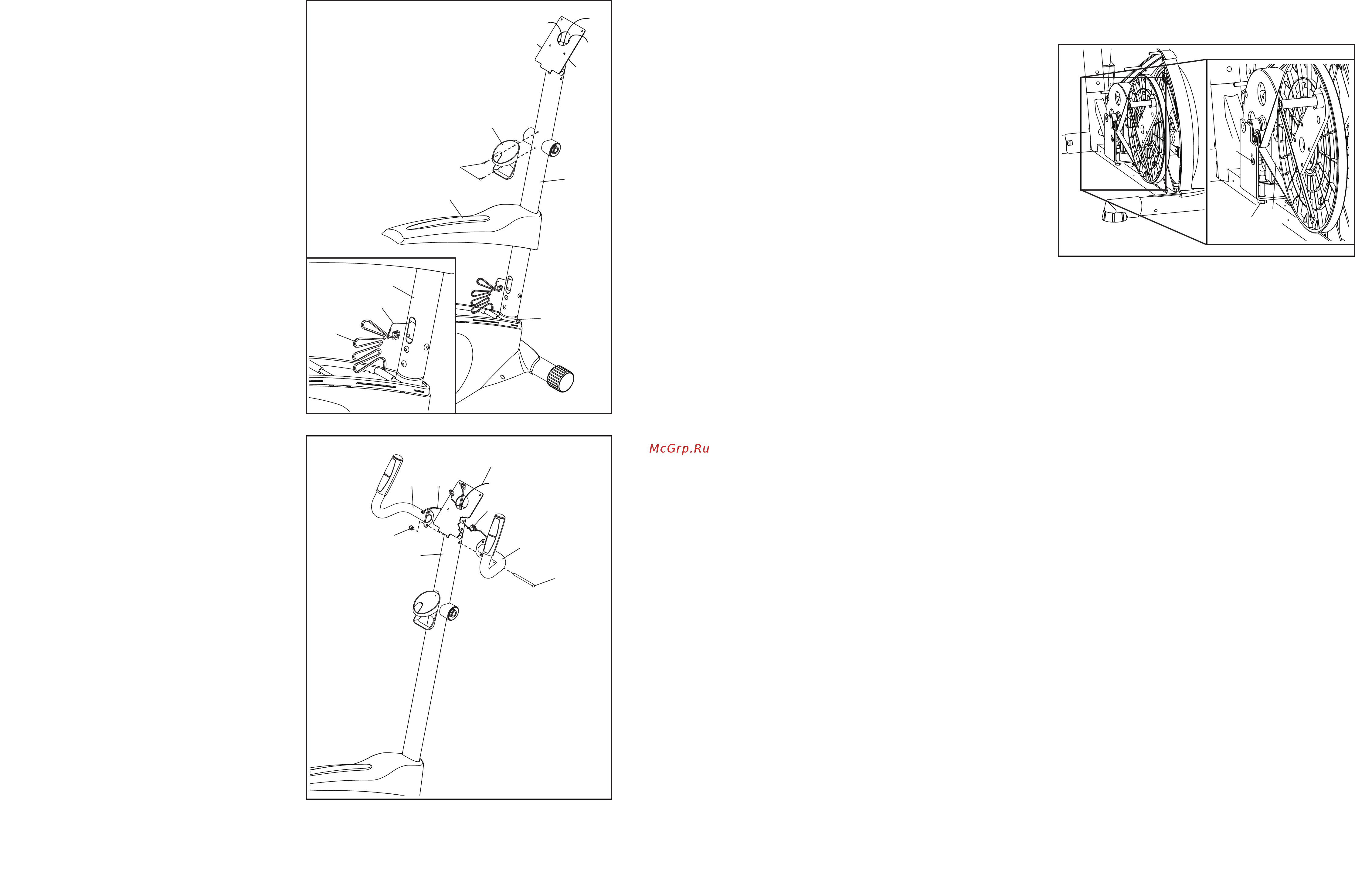

8
5
5.
2
29
52
6.
6
85
38
86
79
84
84
B
2
2
1
73
C
41
25
См. пункт сборки 17 на стр.13 и пункт сборки
16 на стр. 13.
и снимите правую и левую опоры
педали (11, 12).
65
62
19
См.врезку в рисунке. Найдите шнурок (С) в
нижней части стойки (2). Привяжите шнурок к
проводам (73). Затем потяните верхний
конец шнурка, пока провода на выйут из
стойки.
Совет: Чтобы предотвратить падения
провода (73) в стойку (2), закрепите
провода шнурком (С).
Затем продвиньте верхний кожух (41) сверху
вниз на раму (1). Пока не надавливайте на
кожух, чтобы зафиксировать его на
месте.
Затем прикрепите держатель бутылки (29) к
стойке (2) двумя винтами M4 x 16mm (52).
Найдите левый и правый поручни (85, 86).
Совет: избегайте сдавливания провода
пульсометра (84). Прикрепите поручни (85,
86) к стойке (2) с помощью болта M8 x 77mm
(79) и контргайки M8 (38). Болт пока не
затягивайте
Убедитесь, что болт M8 x 77mm (79)
установлен через нижнее отверстие на
поручнях (85, 86) и стойке (2).
Затем найдитешнурок (В) в стойке (2).
Потяните за нижний конец шнурка к проводу
пульсометра (84). Затем потяните за верхний
конец шнурка пока провод пульсометра не
выйдет из стойки
Избегайте
сдавливания
провода
пульсометра(84)
КАК РЕГУЛИРОВАТЬ РЕМЕНЬ ПРИВОДА
Если педали проскальзывают во время занятий,
даже когда сопротивление настроено на макси-
мальный уровень, значит ремень провода нуж-
дается в корректировке. Чтобы отрегулировать
ремень привода, сначала отключите адаптер
питания.
См. СБОРОЧНЫЙ ЧЕРТЕЖ A стр. 30.
Используя обычную отвертку, удалите левый и
правый диски педали (15)
Затем найбите левый и правый кожухи (3,4).
удалите все винты M4 x 16mm (52) из
левого и правого кожухов (3, 4).
Затем удалите два винта M6 x 18mm (43). Затем
левый кожух (3).
Ослабьте винт M8 x 22mm (65) и поверните болт
M10 x 60mm (62), пока приводной ремень (19) не
натянется.
Когда приводной ремень (19)натянется,
затяните винт M8 x 22mm (65).
Затем снова прикрепите обратно части,
которые вы удалили.
