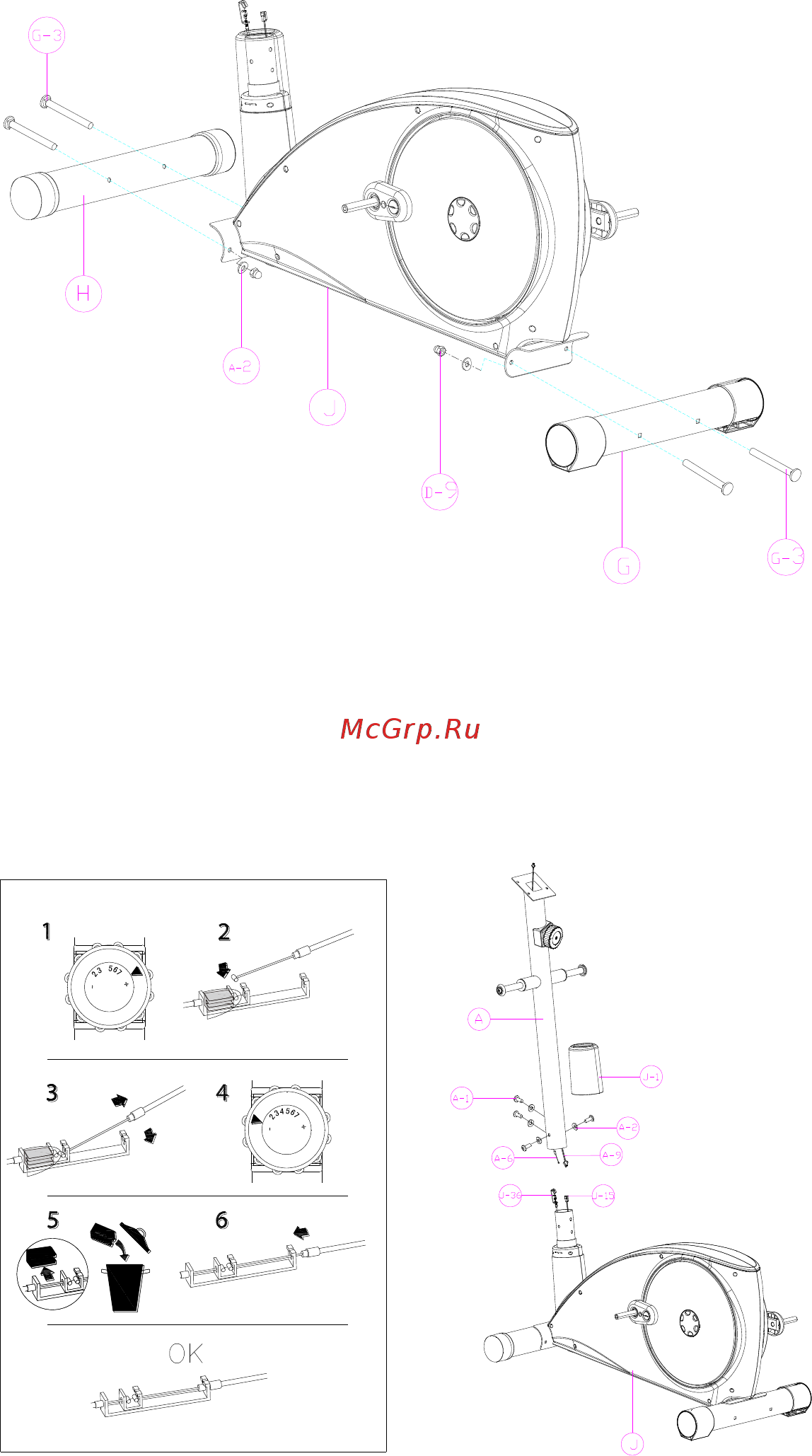

ИНСТРУКЦИЯ ПО СБОРКЕ
ВНИМАНИЕ! Во время установки винтов и болтов не следует их
сильно затягивать. Это необходимо сделать в самом конце сборки.
Шаг 1
1. Закрепите переднюю опору (H) с помощью 2 болтов(G-3) шайб (A-2) и гаек (D-9).
2. Закрепите заднюю опору (G) с помощью 1 болтов (G-3), шайб (A-2) и гаек (D-9).
Шаг 2
1
4
8
1
8
LOW
HIGH
LOW
HIGH
1. Закрепите крышку (J-1) на стойке консоли (А).
2. Внимание! Поверните регулятор нагрузки на 8 уровень, соедините провод
сенсора и регулятора нагрузки, затем поверните регулятор нагрузки на 1
уровень. Удалите П-образный транспортировочный фиксатор (рис. 5) – в
противном случае, нагрузка окажется на минимальном уровне.
3. Закрепите стойку консоли на остновной раме (J) с помощью винтов (A-1) и шайб (A-
2).
