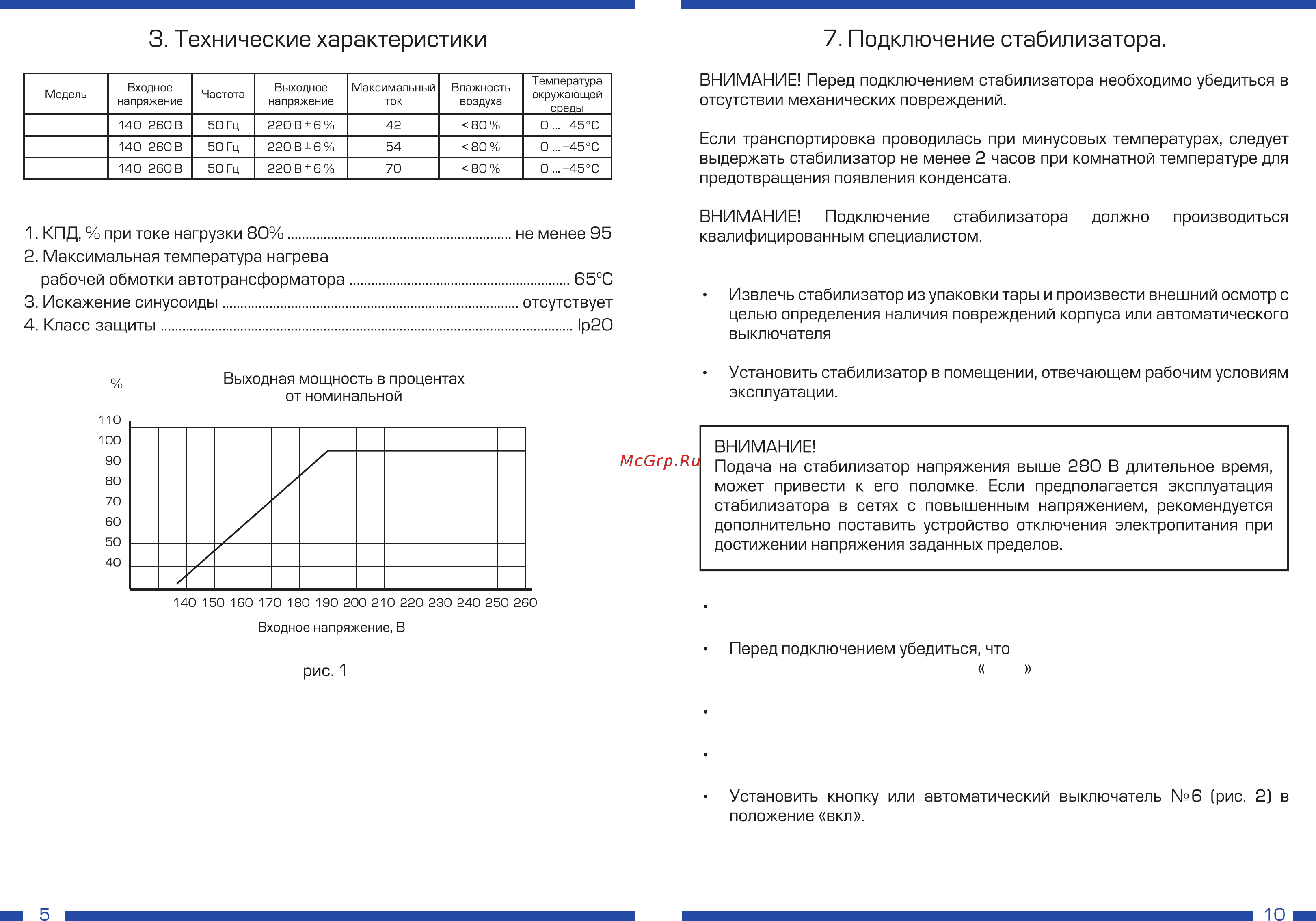

3 Технические характеристики Модель Входное напряжение Частота Выходное напряжение Максимальный ток Влажность воздуха 7 Подключение стабилизатора Температура окружающей соеды 5Р7 12000 140 260 В 50 Гц 220 В 6 42 80 0 45 С 5Р7 15000 140 260 В 50 Гц 220 В 6 54 80 0 45 С 5Р7 2ОООО 140 260 В 50 Гц 220 В 6 70 80 0 45 С 1 КПД при токе нагрузки 80 не менее 95 2 Максимальная температура нагрева рабочей обмотки автотрансформатора 65 С 3 Искажение синусоиды отсутствует 4 Класс защиты 1р20 ВНИМАНИЕ Перед подключением стабилизатора необходимо убедиться в отсутствии механических повреждений Если транспортировка проводилась при минусовых температурах следует выдержать стабилизатор не менее 2 часов при комнатной температуре для предотвращения появления конденсата ВНИМАНИЕ Подключение стабилизатора квалифицированным специалистом должно производиться Извлечь стабилизатор из упаковки тары и произвести внешний осмотр с целью определения наличия повреждений корпуса или автоматического выключателя Установить стабилизатор в помещении отвечающем рабочим условиям эксплуатации ВНИМАНИЕ Подача на стабилизатор напряжения выше 280 В длительное время может привести к его поломке Если предполагается эксплуатация стабилизатора в сетях с повышенным напряжением рекомендуется дополнительно поставить устройство отключения электропитания при достижении напряжения заданных пределов Заземлить корпус стабилизатора клемма 9 рис 2 Входное напряжение В рис 1 Перед подключением убедиться что автоматический выключатель 6 рис 2 находится в положении выкл Подключить нагрузку к клеммам 8 рис 2 выходного напряжения Подключить в сеть 220 В пару входных клемм 7 рис 2 Установить кнопку или автоматический выключатель 6 рис 2 в положение вкл 10 м
