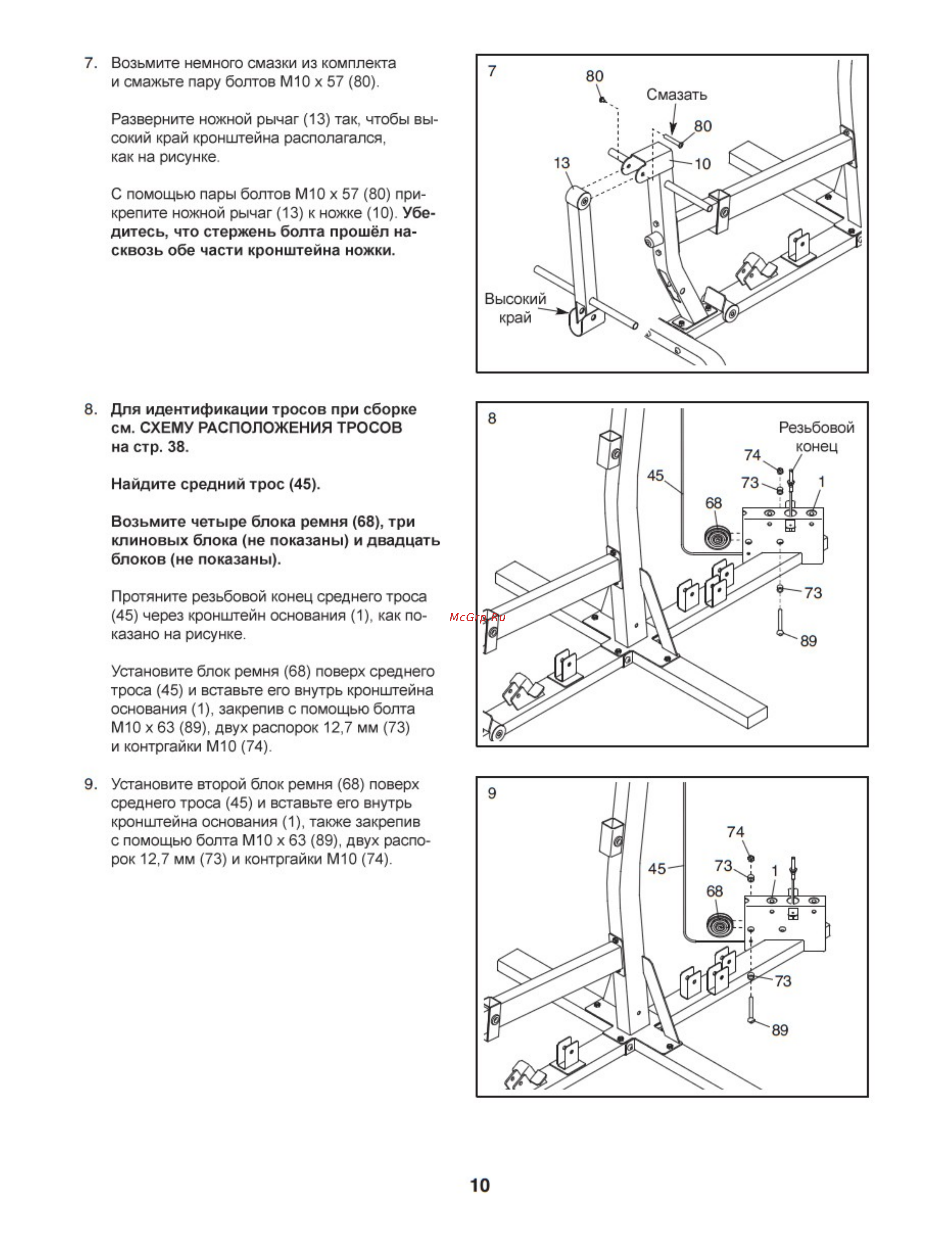

7 Возьмите немного смазки из комплекта и смажьте пару болтов М10 х 57 80 Разверните ножной рычаг 13 так чтобы вы сокий край кронштейна располагался как на рисунке С помощью пары болтов М10 х 57 80 при крепите ножной рычаг 13 к ножке 10 Убе дитесь что стержень болта прошёл на сквозь обе части кронштейна ножки 8 Для идентификации тросов при сборке см СХЕМУ РАСПОЛОЖЕНИЯ ТРОСОВ на стр 38 Найдите средний трос 45 Возьмите четыре блока ремня 68 три клиновых блока не показаны и двадцать блоков не показаны Протяните резьбовой конец среднего троса 45 через кронштейн основания 1 как по казано на рисунке Установите блок ремня 68 поверх среднего троса 45 и вставьте его внутрь кронштейна основания 1 закрепив с помощью болта М10 х 63 89 двух распорок 12 7 мм 73 и контргайки М10 74 9 Установите второй блок ремня 68 поверх среднего троса 45 и вставьте его внутрь кронштейна основания 1 также закрепив с помощью болта М10 х 63 89 двух распо рок 12 7 мм 73 и контргайки М10 74 10
