Portotecnica Elite 1530 M [11/48] Asennus
![Portotecnica Elite 1530 M [11/48] Asennus](/views2/1378580/page11/bgb.png)
A
B
11
Varmista ennen painepesurin käyttöönottoa, että se on varustet-
tu tunnistuskyltillä.
Älä käytä pesuria, mikäli tunnistuskyltti puuttuu, vaan ota välit-
tömästi yhteys jälleenmyyjääsi.
Tekniset tiedot sisältävä tunnistuskyltti on sijoitettu moottorille.
Tarkista, että pistorasian sähköiset ominaisuudet (V/Hz) vastaa-
vat tunnistuskyltissä ilmoitettuja ominaisuuksia.

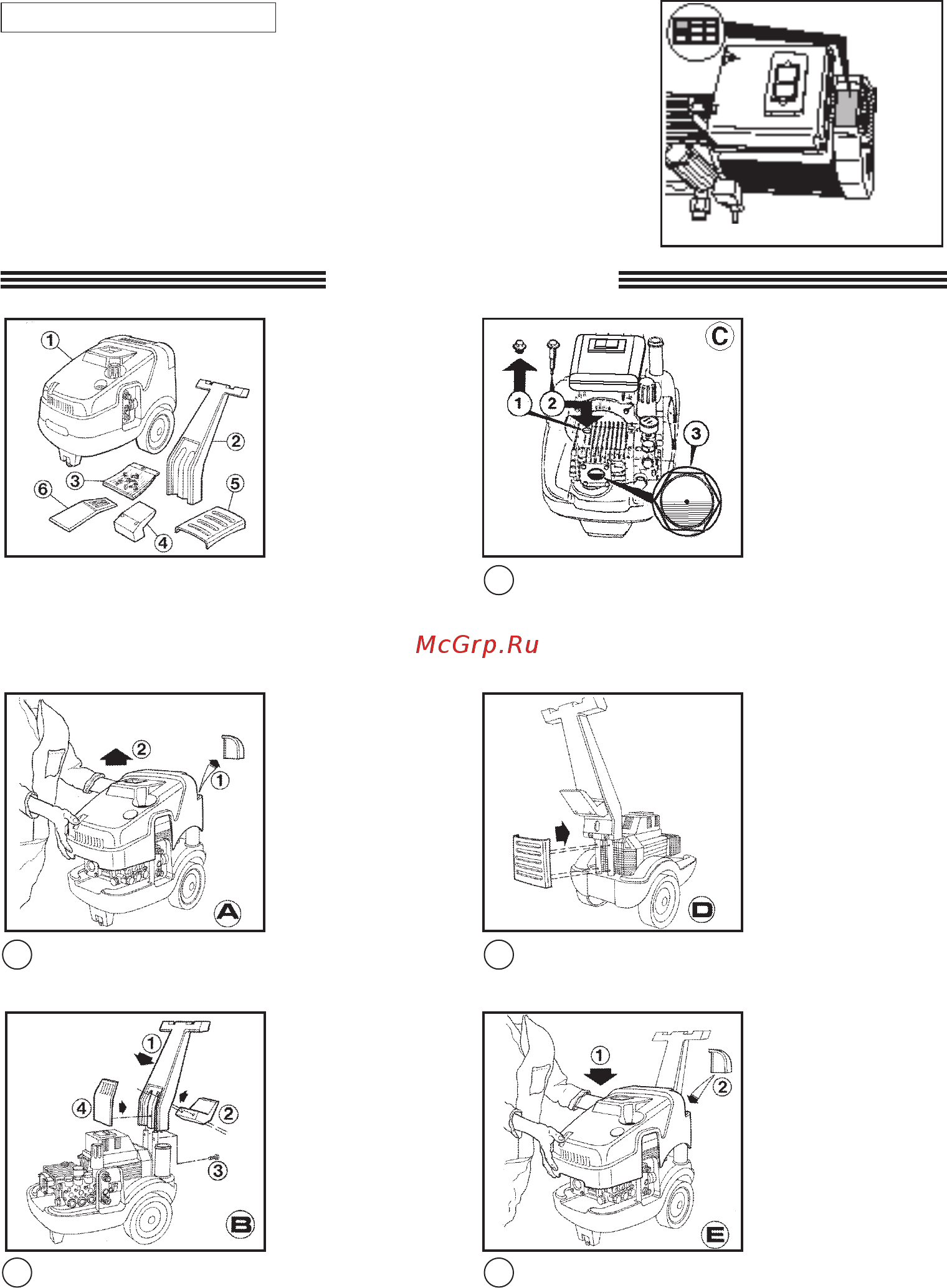

3.2 - TuNNiSTuSKYLTTi
4 - ASENNUS
Koneen runko
Kahva
Ruuvien + aluslaattojen + muttereiden sarja
Letkun pidike
Ilmanvaihtoritilä
Kannen kiinnitysnuppi
Irrota pesuainesäiliön korkki
Irrota kannen kiinnitysnuppi
Poista kansi paikaltaan
C
Vaihda kuljetukseen käytetty punainen korkki (Kuva
1) keltamustaan korkkiin, joka on varustettu myös
öljytikulla öljyn tason tarkkailua varten (Kuva 2).
Tarkista, että öljyn taso ulottuu tarkkailuikkunan keski-
väliin saakka (Kuva 3).
D
Aseta ilmanvaihtoritilä tarkoitusta varten oleviin reikiin
ja paina se loppuun saakka paikoilleen.
E
Aseta kansi uudelleen paikoilleen.
Aseta pesuainesäiliön korkki takaisin paikoilleen.
Kiristä kannen kiinnitysnuppia.
Aseta kahva tarkoitusta varten oleville ohjaimille.
Kiinnitä kahva ja letkun pidike ohjaimille mukana toi-
mitettuja ruuveja, muttereita ja aluslaattoja käyttämällä.
Kiinnitä kahvan alaosa paikoilleen mukana toimitet-
tuja ruuveja, muttereita ja aluslaattoja käyttämällä.
