ИНСТРУКЦИЯ ПО СБОРКЕ

Для сборки тренажера нужны следующие инструменты: два регулировочных ключа

и два шестигранных ключа.

ПРИМЕЧАНИЕ: для избежания возможных травм настоятельно

рекомендуются собирать тренажер в количестве не менее двух человек.

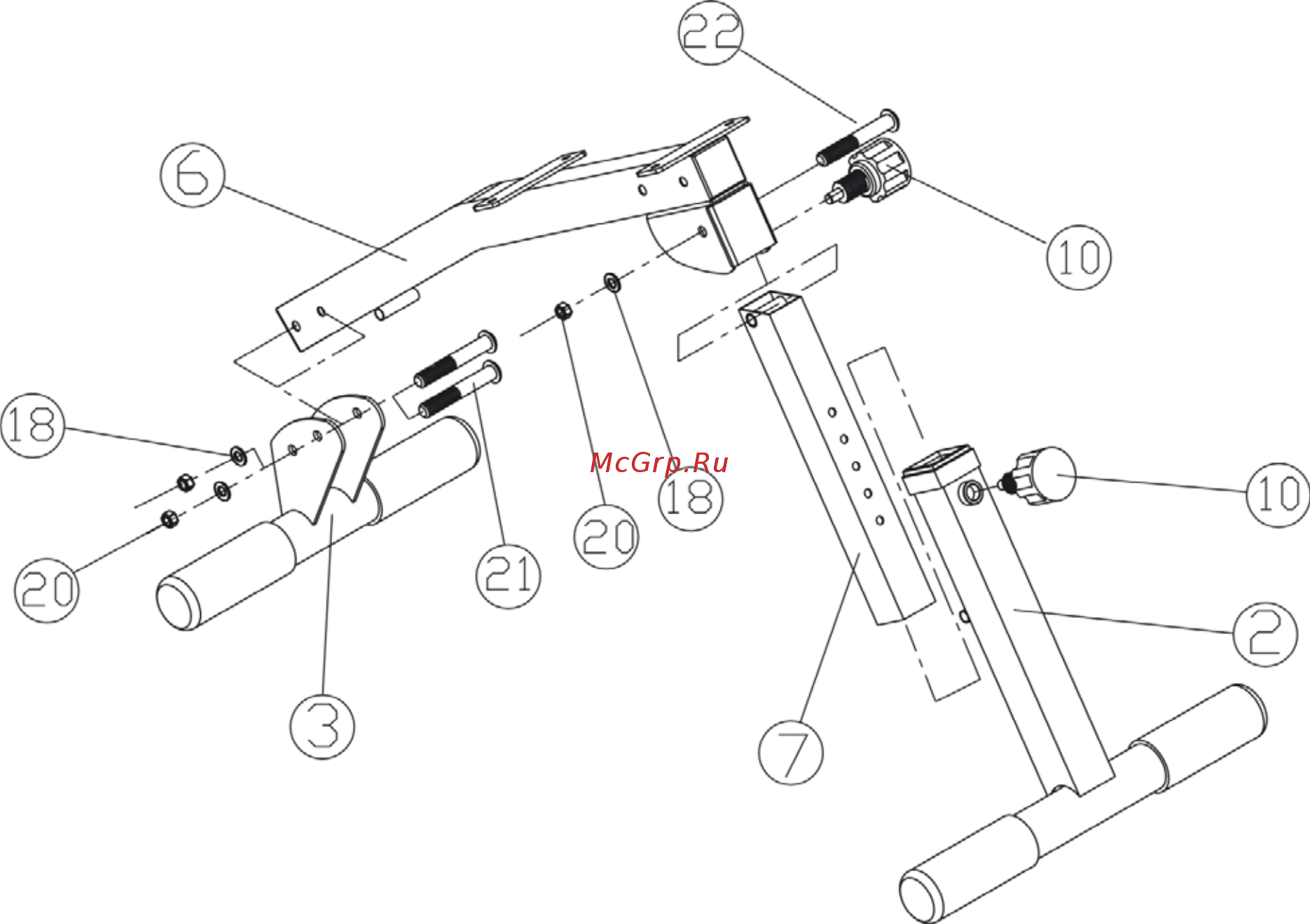

ШАГ 1 (см. Диаграмму 1)

A.) Установите заднюю нижнюю опору (#3) на опору сиденья (#6). Зафиксируйте их с

помощью двух внутренних шестигранников M10 x 70мм (#21), шайб ∅ 10мм (#18), и

самофиксирующихся гаек M10 (#20).

B.) Вставьте внутреннюю регулировочную стойку(#7) в переднюю нижнюю опору (#2).

Закрепите их на нужную высоту с помощью ручки фиксатора (#10) через переднюю

нижнюю опору (#2) и отверстие на внутренней регулировочной стойке (#7).

C.) Установите внутреннюю регулировочную стойку (#7) в опору сиденья (#6).

Зафиксируйте их с помощью одного внутреннего шестигранника M10x65мм（#22）,

шайбы ∅ 10мм (#18) и самофиксирующейся гайки M10 (#20). Вставьте фиксатор с

кнопкой (#10) в опору сиденья (#6) и внутреннюю регулировочную стойку (#7), чтобы

зафиксировать ее положение. Чтобы сложить тренажер выдвиньте фиксатор с кнопкой и

сложите переднюю опору с опорой сиденья, вставьте фиксатор с кнопкой в отверстие

внутренней регулировочной стойки.

Диаграмма 1
