Oxygen DENVER [4/12] Инструкции по сборке
![Oxygen DENVER [4/12] Инструкции по сборке](/views2/1379342/page4/bg4.png)
, : 2 ,
:
.
1 ( 1)
A.) .

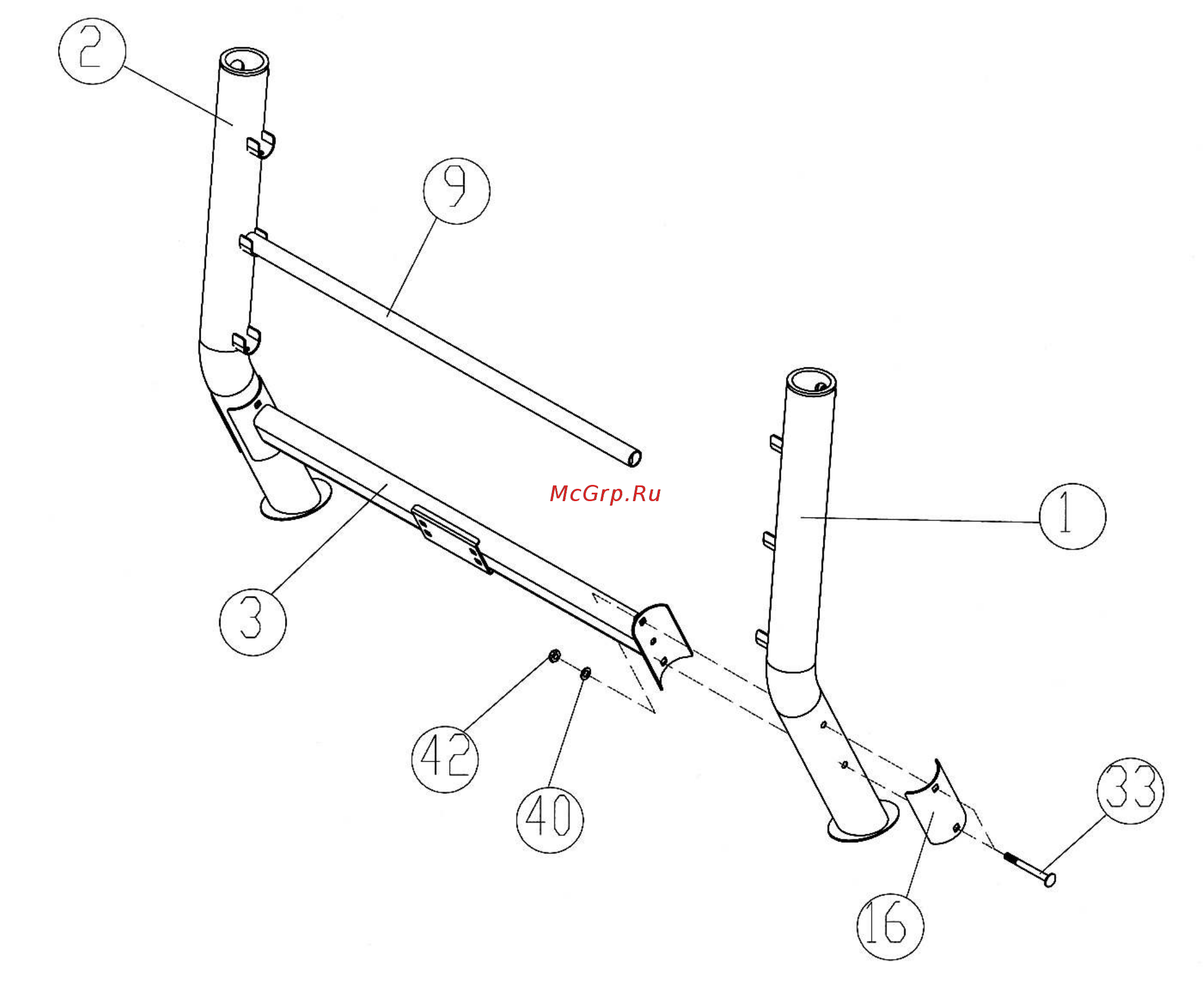

B.) ɋɨɟɞɢɧɢɬɟ ɩɪɚɜɭɸ ɢ ɥɟɜɭɸ ɫɬɨɣɤɢ ɞɥɹ ɲɬɚɧɝɢ (#1 & #2) ɧɢɠɧɟɣ ɪɚɫɩɨɪɤɨɣ (#3) ɜ
ɫɟɪɟɞɢɧɟ. Ɂɚɤɪɟɩɢɬɟ ɫ ɩɨɦɨɳɶɸ 2 ɛɨɥɬɨɜ M10 x 3 ¾” (#33), 1 ɢɡɨɝɧɭɬɨɝɨ ɤɪɨɧɲɬɟɣɧɚ
5 ½” (#16), 2 ɲɚɣɛ Ø ¾” (#40), ɢ 2 ɝɚɟɤ M10 (#42).
C.) ɍɫɬɚɧɨɜɢɬɟ ɧɚɩɪɚɜɥɹɸɳɭɸ ɪɟɝɭɥɢɪɨɜɤɢ ɫɩɢɧɤɢ (#9) ɧɚ ɧɟɨɛɯɨɞɢɦɨɟ ɪɚɫɫɬɨɹɧɢɟ
ɞɥɹ ɞɨɫɬɢɠɟɧɢɹ ɟɟ ɨɩɬɢɦɚɥɶɧɨɝɨ ɧɚɤɥɨɧɚ.
1
Содержание
- Denver 1
- Oxygen 1
- Модель denver 1
- Руководство пользователя 1
- Силовая скамья 1
- Внимание перед началом тренировок проконсультируйтесь с врачом особенно лица старше 35 лет или имеющие проблемы со здоровьем ознокомьтеся со всеми инструкциями для данного тренажера 2
- Данная силовая скамья наиболее проста и безопасна в использовании однако необходимо соблюдать меры предосторожности ознакомьтесь с инструкцией перед сборкой тренажера в частности обратите внимание на следующие меры предосторожности 2
- Инструкции по технике безопасности 2
- Меры предосторожности 2
- Сохраните данную инструкцию 2
- Уход и обслуживание 2
- Комплект оборудования 3
- А не затягивайте болты и гайки до завершения сборки 4
- Инструкции по сборке 4
- Комплект инструментов необходимых для сборки 2 регулирующих ключа отвертка примечание рекомендуется осуществлять сборку нескольким специалистам 4
- Рисунок 1 4
- Шаг 1 смотрите рисунок 1 4
- А не затягивайте болты и гайки до завершения сборки 5
- Затяните все болты и гайки 5
- Рисунок 2 5
- Шаг 2 смотрите рисунок 2 5
- Не перетягивайте болты убедитесь что упор для ног подвижен 6
- Рисунок 3 6
- Шаг 3 смотрите рисунок 3 6
- Не перетягивайте болты убедитесь что рама спинки подвижна 7
- Рисунок 4 7
- Шаг 4 смотрите рисунок 4 7
- Рисунок 5 8
- Шаг 5 смотрите рисунок 5 8
- Схема тренажера в разобранном виде 9
- Список комплектующих частей 10
- Гарантийные обязательства 11
- Ая46 12
Похожие устройства
- Лером ШК-812 Инструкция по сборке и эксплуатации
- Лером ШК-835 Инструкция по сборке и эксплуатации
- Oxygen Toledo Инструкция по эксплуатации
- Лером ШК-218 Инструкция по сборке и эксплуатации
- Oxygen BOSTON III Инструкция по эксплуатации
- Лером ШК-220 Инструкция по сборке и эксплуатации
- Лером ШК-314 Инструкция по сборке и эксплуатации
- Oxygen FLAT SIT UP BOARD Инструкция по эксплуатации
- Лером ШК-315 Инструкция по сборке и эксплуатации
- Лером ШК-318 Инструкция по сборке и эксплуатации
- Лером ШК-320 Инструкция по сборке и эксплуатации
- Лером ШК-321 Инструкция по сборке и эксплуатации
- Oxygen Norman - со стойками Инструкция по эксплуатации
- Лером ШК-618 Инструкция по сборке и эксплуатации
- Oxygen Rack 01 Инструкция по эксплуатации
- Лером ШК-620 Инструкция по сборке и эксплуатации
- Лером ШК-621 Инструкция по сборке и эксплуатации
- Oxygen ATLANTA Инструкция по эксплуатации
- Лером ШК-818 Инструкция по сборке и эксплуатации
- Лером ШК-819 Инструкция по сборке и эксплуатации
ИНСТРУКЦИИ ПО СБОРКЕ Комплект инструментов необходимых для сборки 2 регулирующих ключа отвертка ПРИМЕЧАНИЕ Рекомендуется осуществлять сборку нескольким специалистам ШАГ 1 Смотрите рисунок 1 А Не затягивайте болты и гайки до завершения сборки В Соедините правую и левую стойки для штанги 1 2 нижней распоркой 3 в середине Закрепите с помощью 2 болтов М10 х 3 33 1 изогнутого кронштейна 5 1 2 16 2 шайб 0 3 4 40 и 2 гаек М10 42 С Установите направляющую регулировки спинки 9 на необходимое расстояние для достижения ее оптимального наклона РИСУНОК 1
