- 11 -

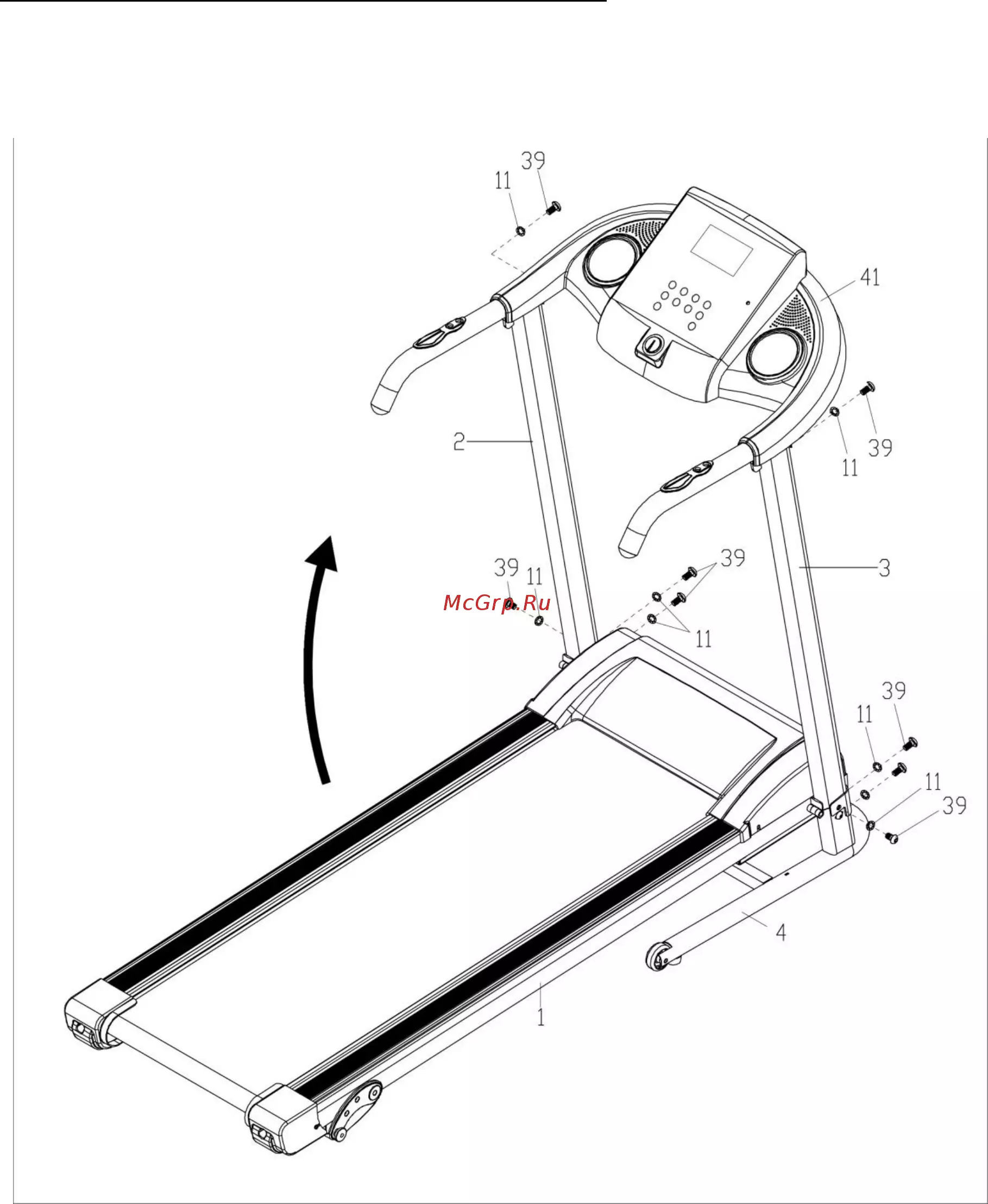

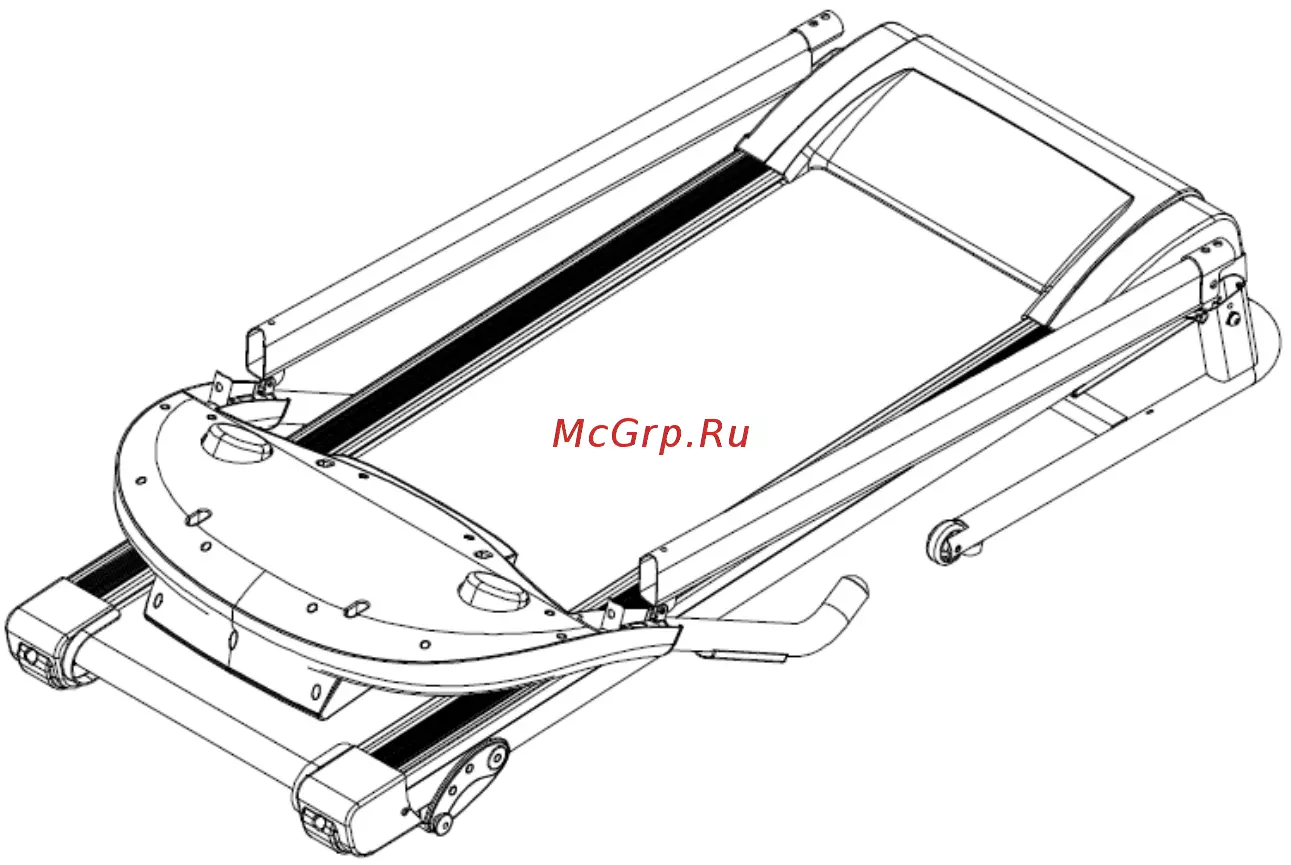

Шаг 2
1. Поднимите левую (2) и правую стойки консоли (3) вверх как показано на рисунке.
2. Закрепите правую и левую стойки консоли (2&3) на опорной раме (4), используя
болты (39) и шайбы (11).
Примечание: не затягивайте винты и шайбы туго.
3. Зафиксируйте раму консоли (41) на правой и левой стойках (2&3) с помощью болтов
(39) и шайб (11).
4. Затяните винты и шайбы.
