- 9 -

ИНСТРУКЦИЯ ПО СБОРКЕ

ВНИМАНИЕ! Во время установки винтов и болтов не следует их

сильно затягивать. Это необходимо сделать в самом конце сборки.

Шаг 1:

Распечатайте коробку и проверьте наличие всех комплектующих частей в соответствии

с номенклатурой.

STEP 2

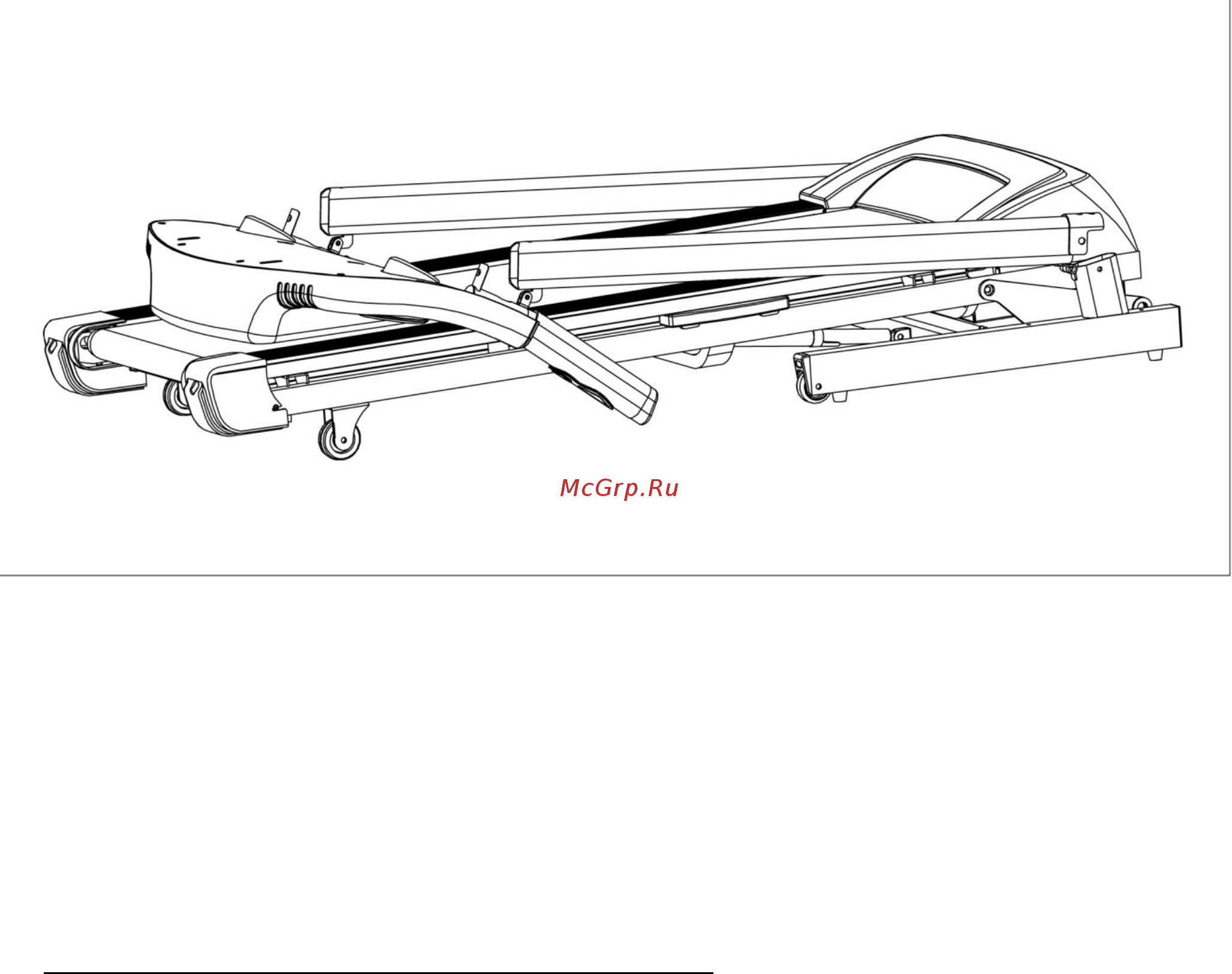

1. Поднимите левую (3L) и правую стойки консоли (3R) вврех как показано на рисунке.

2. Закрепите правую и левую стойки консоли (3L&3R) на опорной раме (1), используя

винты(40) и шайбы (60).

Примечание: не затягивайте винты и шайбы туго.

3. Зафиксируйте раму консоли (4) на правой и левой стойках (3L&3R) с помощью винтов

(40) и шайб (60).

4. Затяните винты и шайбы.
