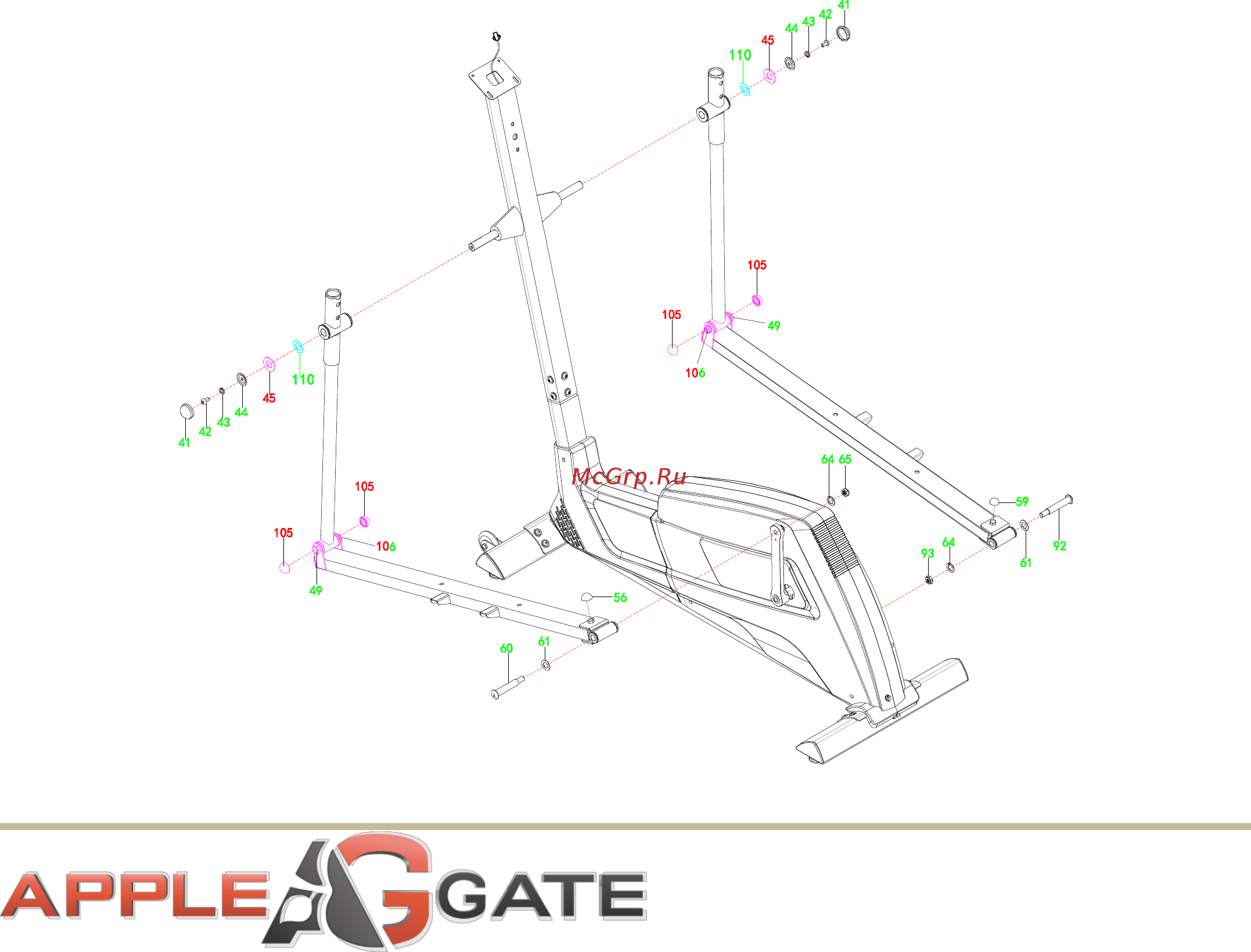

Шаг 3

A. Выверните два M8x20 болта (42), две пружинные шайбы Ø8 (43), две Ø8xØ33x2.0 шайбы

(44) и две Ø19x Ø 38 шайбы (45) с левой и правой горизонтальных осей стойки консоли (2).

Прикрепите левый нижний руль (3) на левую горизонтальную ось стойки консоли (2),

закрепите одним M8x20 Болтом (42), одной Ø8 пружинной шайбой (43), одной Ø8Xø33x2.0

Шайбой (44) и одной Ø38x Ø19 Шайбой (45), которые были вывернуты. Установите два

Ø38 колпачка (41) на M8x20 Болт (42). Установите два S18 колпачка (105) на M10x66 Болт

(49). Установите два S18 колпачка (105) на М10 гайку (106).

B. Прикрепите левый U-образный кронштейн (10) на левом шатуне (63) с одним Ø16x74

Болтом (60) для левого U-образного кронштейна (10), Ø28xØ17x0.3 волнистую шайбу (61),

Ø13xØ20x2 пружинную шайбу (64), и левую гайку (65). Установите S13 колпачок (56) на

M8x55 Болт (57).

Примечание: Болт для левого U-образного кронштейна (10) и болт для правого

U-образного кронштейна (93) имеют маркировку "R" для правого и "L" для левого.

C. Используйте ту же процедуру, чтобы прикрепить правый нижний руль (4) на правой

горизонтальной оси из стойки консоли (2) и правую опору педали (10) на правом шатуне

(91).
