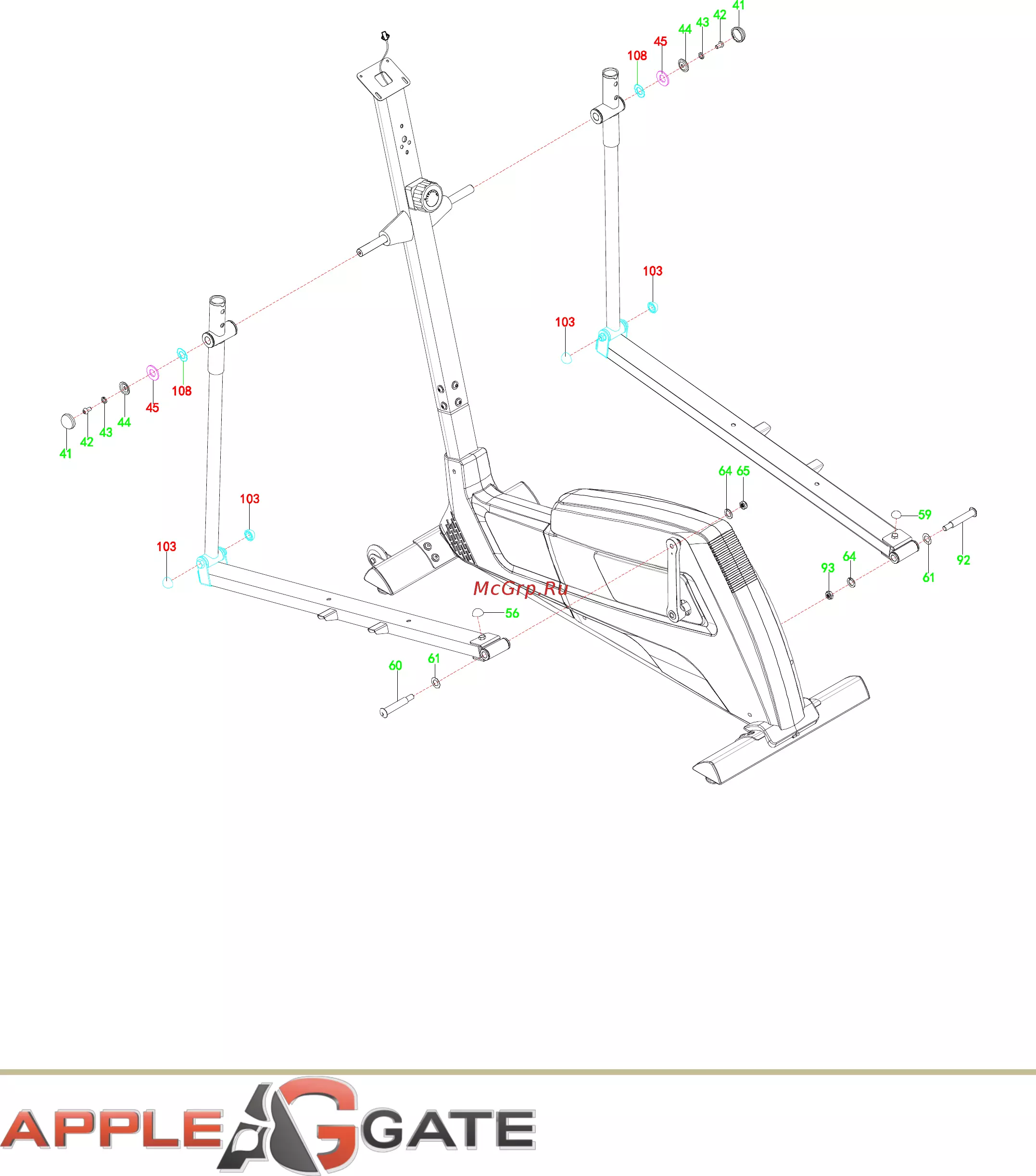

Шаг 2

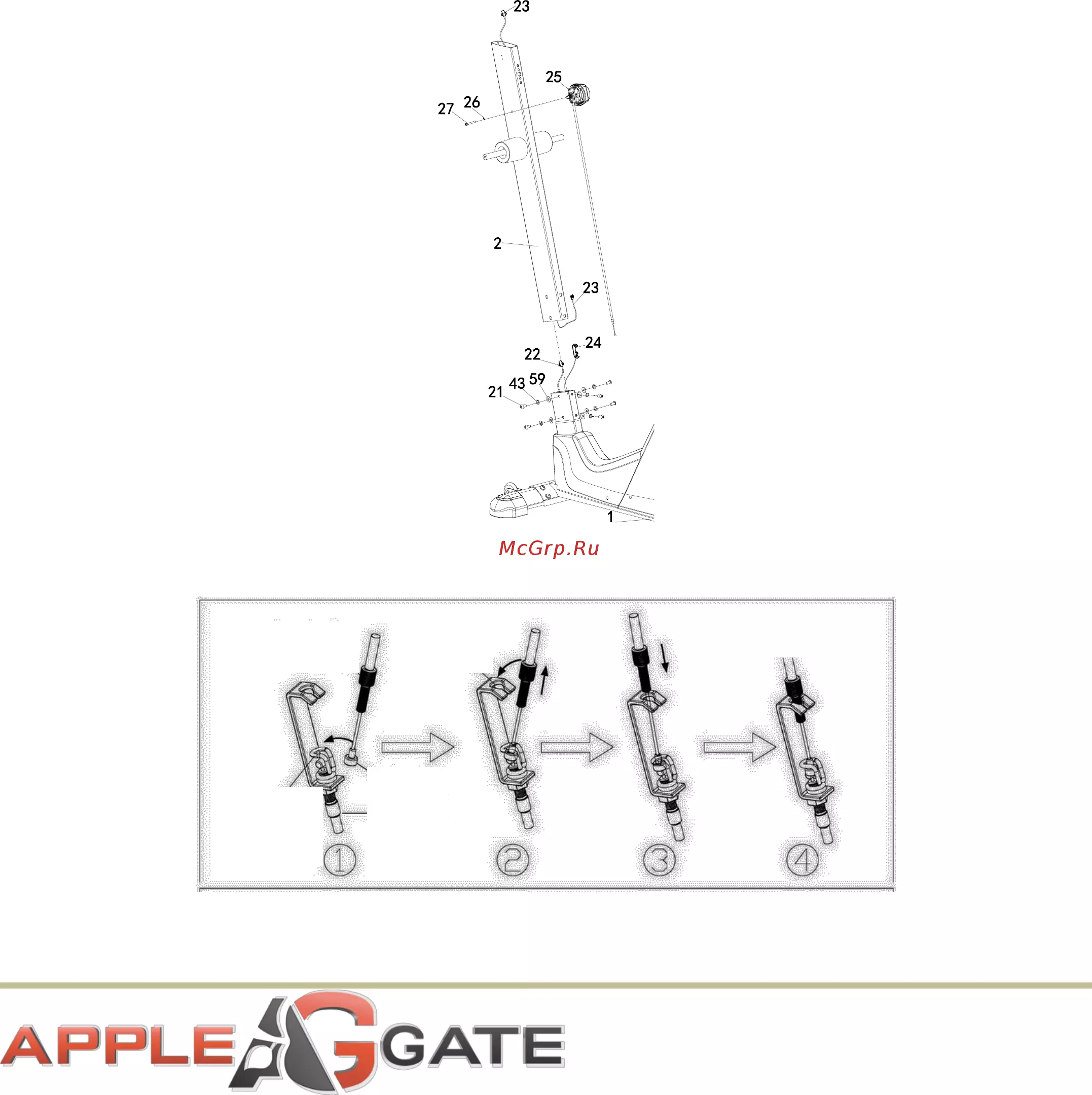

A. Вставьте регулятор нагрузки (25) в отверстие стойки консоли и закрепите его болтом (27) и

шайбой (26).

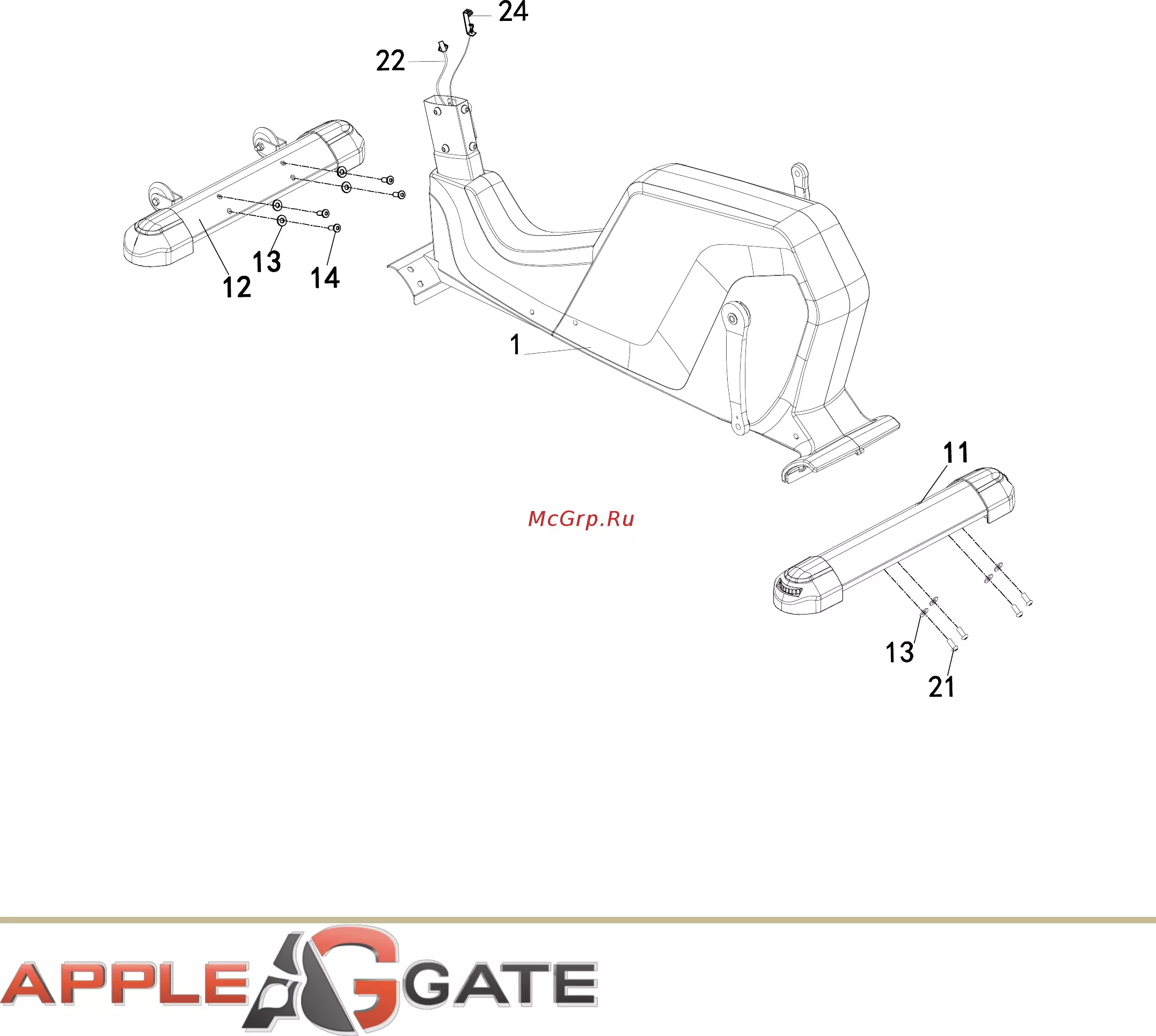

В. Соедините кабель стойки консоли (23) с нижним кабелем консоли (22). Соедините трос

нагрузки стойки (25) с нижним тросом натяжения (24) как показано на рисунке.

С. Вставьте конец троса натяжения стойки (25) в пружинный крюк нижнего троса натяжения (24).

Потяните вверх трос натяжения стойки (25), чтобы он прошел в отверстие металлической скобы

нижнего натяжения кабеля (24), как показано на рисунке.

D. Закрепите стойку консоли на основной раме, с помощью болтов (21) и шайб (43 и 59).

Место

крепления

Гнездо

Готово
