Атлант ММ 184 Особенности модели онлайн
1
1 ОПИСАНИЕ МОРОЗИЛЬНИКА
1.1 Морозильник в соответствии с рисунком 1 предназначен
для замораживания свежих продуктов, хранения заморожен-
ных продуктов в корзинах, приготовления пищевого льда.
1.2 Эксплуатировать морозильник необходимо при темпе-
ратуре окружающей среды от плюс 10
0
С до плюс 43
0
С.
1.3 Общее пространство, необходимое для эксплуатации
морозильника, определяется габаритными размерами, ука-
занными на рисунке 2 в миллиметрах. Для беспрепятственного
извлечения комплектующих из морозильника необходимо от-
крывать дверь на угол не менее 90
0
.
ММ-184-ХХ
Рисунок 2 – Морозильник (вид сверху)
сосуд (для замора-
живания ягод и др.
мелких продуктов)
корзина (нижняя)
корзина
корзина
корзина
корзина
корзина

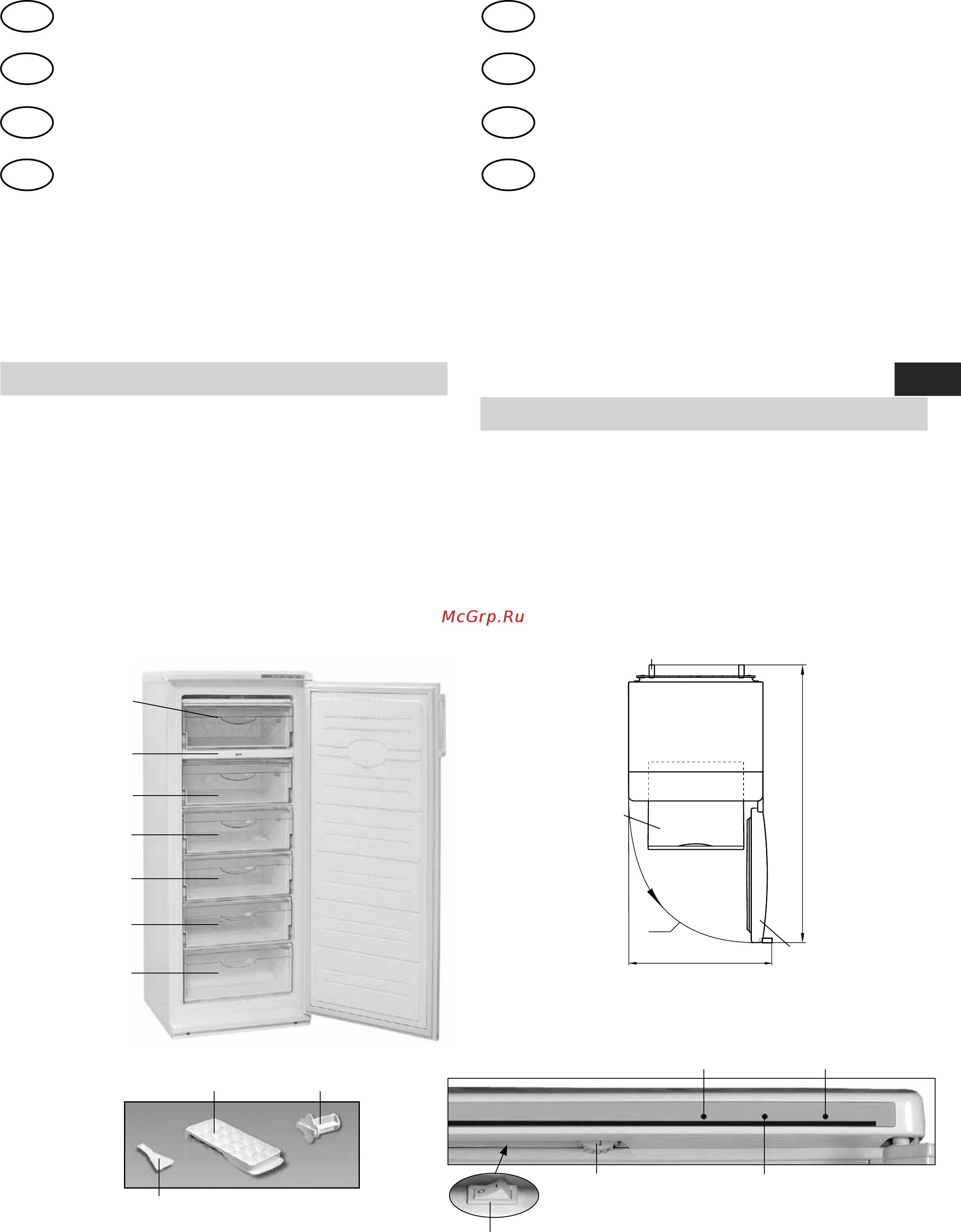

Рисунок 1 – Морозильник и комплектующие изделия
2 УПРАВЛЕНИЕ РАБОТОЙ МОРОЗИЛЬНИКА
2.1 ОРГАНЫ УПРАВЛЕНИЯ
2.1.1 Органами управления в соответствии с рисунком 3
являются:
– ролик регулировки температуры (далее – ролик) с
цифровыми делениями, который поворачивается по часовой
стрелке и против нее. Деление «1» соответствует наиболее
высокой температуре (наименьшее охлаждение) в камере,
деление «7» – наиболее низкой (наибольшее охлаждение).
Рисунок 3 – Органы управления морозильника
индикатор режима «Замораживание»
индикатор повышенной
температуры
индикатор включения
ролик регулировки
температуры
выключатель
МОРОЗИЛЬНИК КОМПРЕССИОННЫЙ
Приложение
RUS
UKR
KAZ
AZE
Додаток
МОРОЗИЛЬНИК КОМПРЕСІЙНИЙ
Қосымша
КОМПРЕССИЯЛЫҚ МҰЗДАТҚЫШТАР
Əlavə
KOMPRESSİYALI DONDURUCU
RON
UZB
TGK
KYR
Anexa
CONGELATOR CU COMPRESOR
Ilova
KOMPRESSIONLI MUZLATGICH
Замимаи
САРМОДОНИ КОМПРЕССИОНӣ
Тиркеме
КОМПРЕССТУУ МУЗДАТКЫЧ
RUS
корзина
упор задний
дверь
морозильника
90
0
624
1210
лопатка
форма для льда упор задний
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
