-12-

- не менее 500 мм над коньком кровли при расположении дымовой трубы на рассто-

янии до 1,5м от конька;

- не ниже конька кровли при расположении дымовой трубы на расстоянии от 1,5 до

3м от конька;

- не ниже линии, проведённой от конька вниз под углом 10º к горизонту, при распо-

ложении дымовой трубы на расстоянии более 3 м.

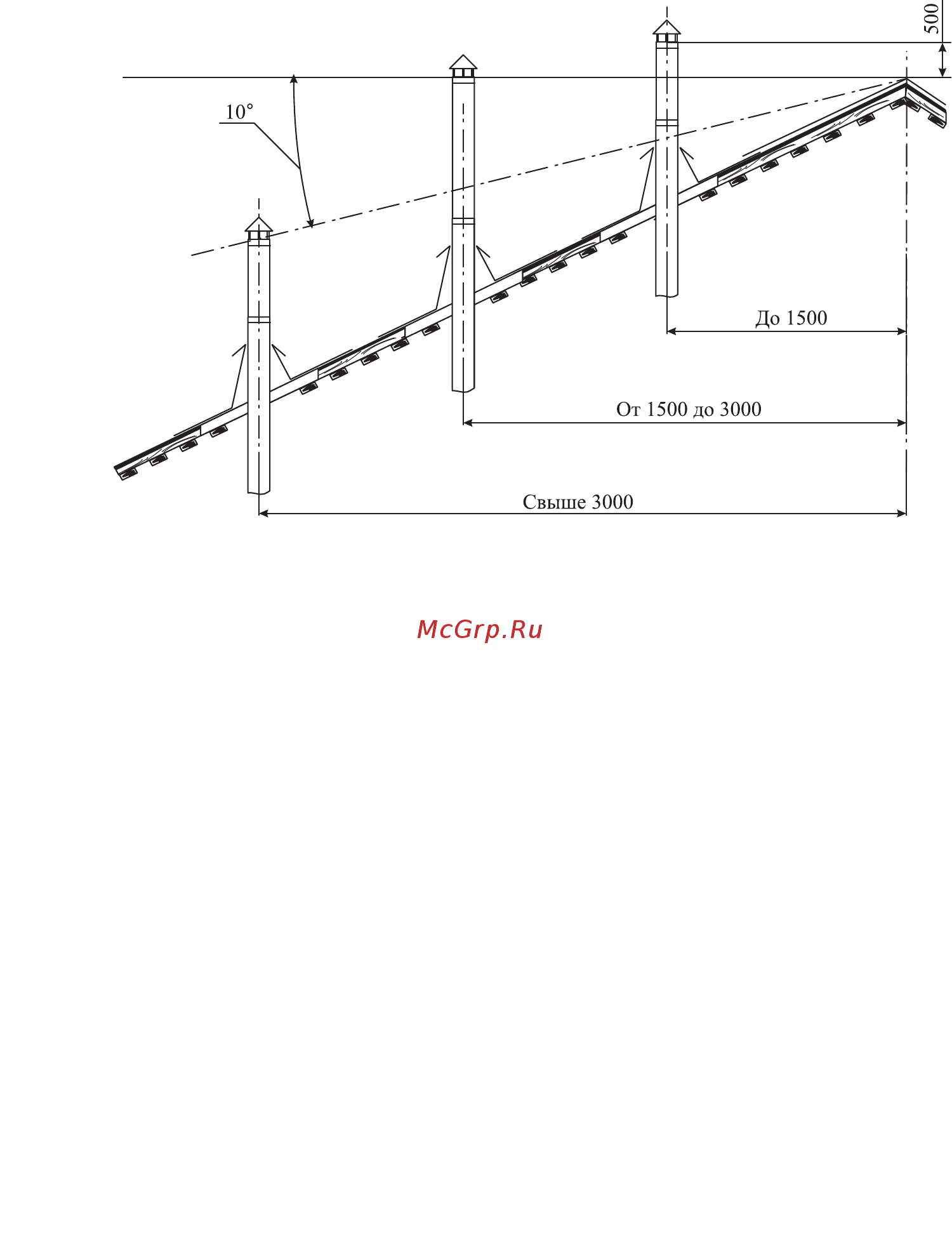

Рисунок - 5. Возвышение дымовых труб.

Возвышение дымовых труб на 500мм необходимо предусматривать:

- выше верхней точки здания, пристроенного к отапливаемому помещению;

- выше верхней плоскости ветровой тени более высокого рядом стоящего здания или

сооружения.

При монтаже дымовой трубы в зданиях, с кровлями из горючих материалов, необ-

ходимо устраивать искроуловитель из металлической сетки с отверстиями не более

5х5мм. На устье стальных дымоходов устанавливается зонтик, а в случае использова-

ния модулей утеплённой трубы (сэндвич) – монтируется оголовок.

Конструкции здания и кровли, выполненные из горючих материалов, примыкающие

к дымоходу (через кровлю, проход через перекрытие), следует защищать от возгорания

с помощью организации разделок. Размеры разделки с учётом толщины стенок трубы

(от внутренней поверхности) следует принимать не менее 500мм - для незащищённых

дымоходов и не менее 380мм - для защищённых.

Свободное пространство между дымовой трубой и конструкциями кровли следует

перекрывать фартуком, проходом из кровельной стали (конус с юбкой) или силикона

(MASTER FLESH).

Разделка перекрытия (потолок парной) выполняется больше толщины перекрытия

так, чтобы верх разделки выступал над полом или засыпкой чердака не менее чем на

70мм. С применением специального прохода разделка перекрытия не вызывает ника-
