-13-

ких трудностей. Зазоры между потолочным перекрытием и дымоходом следует запол-

нить негорючими материалами (керамзит, шлак, базальтовая вата и т.п.).

Внимание! Опирать или жёстко соединять разделки с конструкцией дымохода не следует,

а уплотнение осуществлять из негорючих материалов. Категорически запрещается выполнять

неразборными соединения печи с дымоходом или иными конструктивными элементами бани.

5.4 Монтаж выносного бака

Бак подключается к встроенному теплообменнику печи и предназначен для нагрева

воды за счёт естественной циркуляции.

Установка теплообменника (рисунок-6). Теплообменник устанавливается в топке

печи-каменки на любую сторону в следующей последовательности:

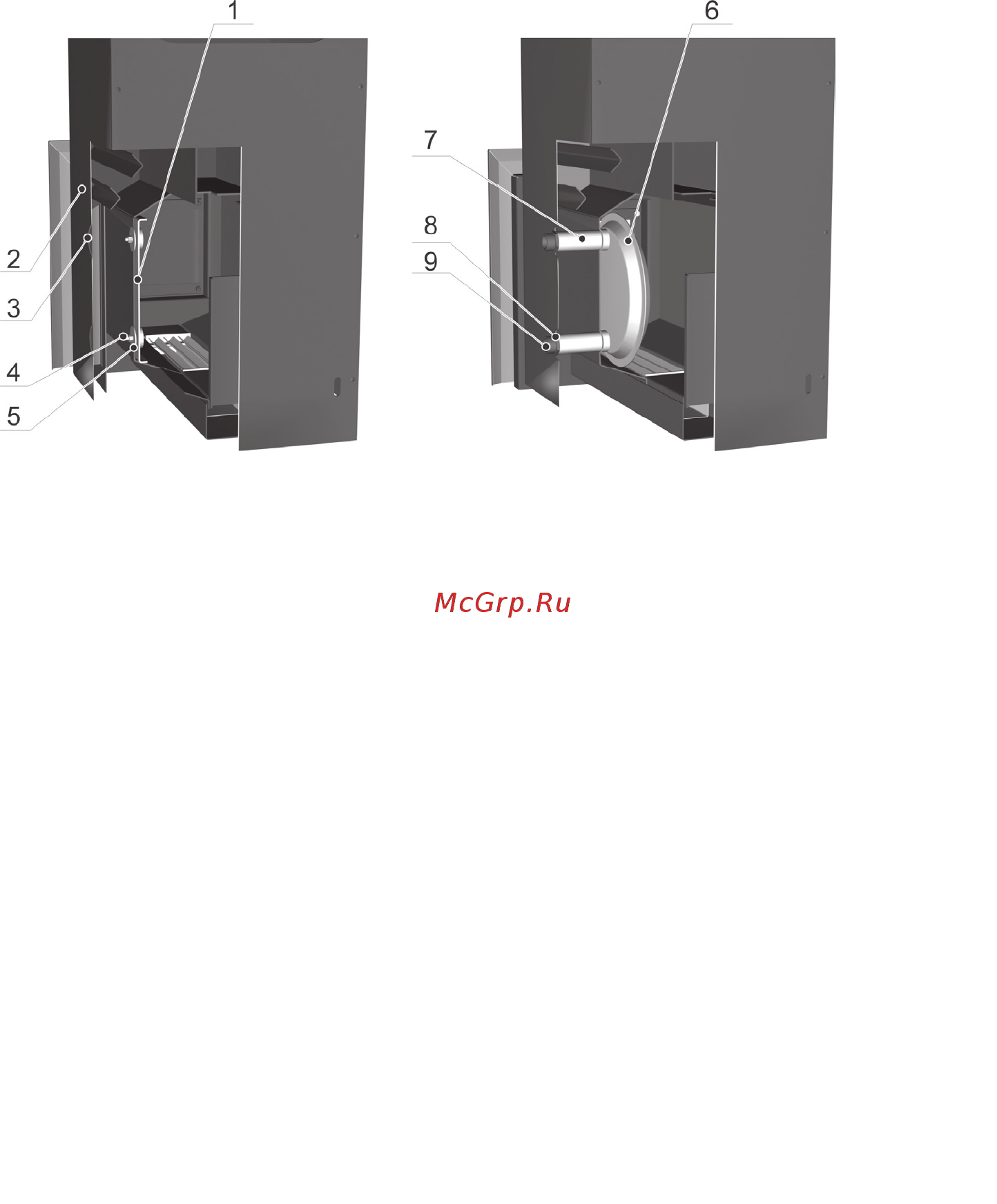

Рисунок-6. Установка теплообменника.

- удалите со стороны установки теплообменника две заглушки 3 из кожуха печи 2

(заглушки подштампованы и подрезаны в кожухе). Расшатывая заглушку с подрезан-

ных сторон, обломите усики соединяющие ее с кожухом;

- демонтируйте планку 1 из топки. Для этого, через отверстия в кожухе, торцевым

ключом отверните две гайки 4 и снимите шайбы 5;

- подготовьте для установки теплообменник. В корпус теплообменника 6 закрути-

те коротким резьбовым концом два сгона 9, уплотнив резьбовое соединение. Усилие

затяжки не более 30Нм, для исключения возможного отрыва муфты от корпуса тепло-

обменника;

- проверьте герметичность сборки теплообменника со сгонами;

- с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий

герметик (в комплект не входит) на торцевые части муфт по контуру сгонов;

- вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гай-

кой 8, через проставочную трубку 7;

- после установки печи подключите бак к теплообменнику согласно схемы приве-

денной на рисунках - 7, 8.
