-14-

Подключение и монтаж выносного бака (рисунок-7,8). Бак необходимо разме-

щать выше верхнего края печи на 0,1-0,3м, обеспечивая длину трубопроводов пода-

ющего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При

монтаже системы теплообмена необходимо соблюдать условие – длина отводящего

контура должна быть не более двух длин подающего.

Внимание! Если вы приобрели печь-каменку с теплообменником, обязательно озна-

комьтесь со схемами подключения выносного бака. Категорически запрещено созда-

вать давление в системе:

- система должна быть открытой, т.е. связанной с атмосферой - не используйте

герметичные баки (или с герметичной крышкой);

- не подключайте систему к водопроводной сети. Заполнение системы осущест-

влять путём налива воды в бак;

- не устанавливайте краны и вентили в систему не предусмотренные рисунком 7,8.

Запирание системы приводит к нарушению циркуляции и созданию избыточного

давления;

- не допускайте провисания трубопроводной системы теплообменника с целью ис-

ключения возникновения воздушной пробки;

Уклон подающего и отводящего контура не менее 20° в направлении от бака к печи

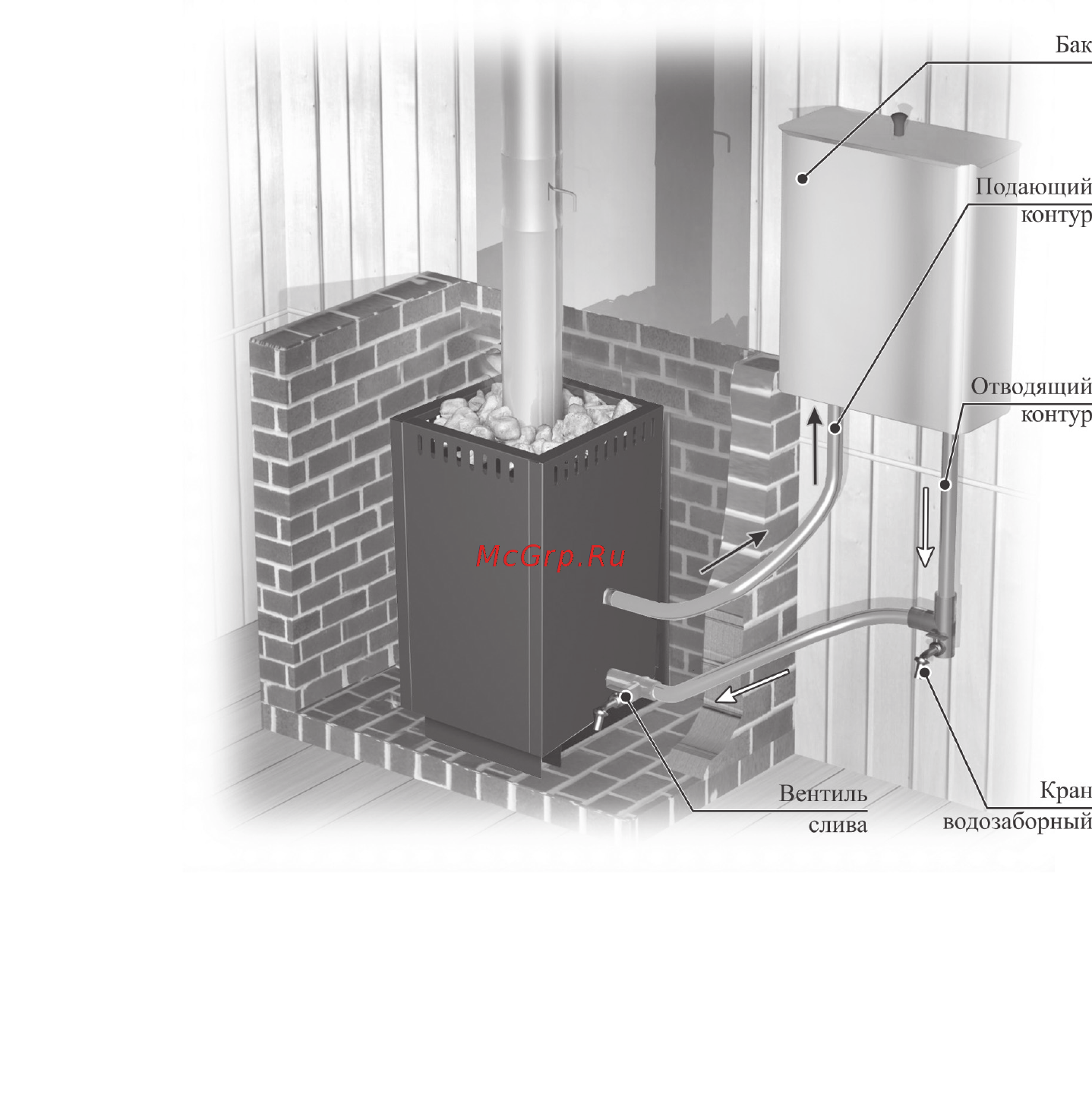

Рисунок - 7. Схема установки выносного бака в парилке.
