-17-

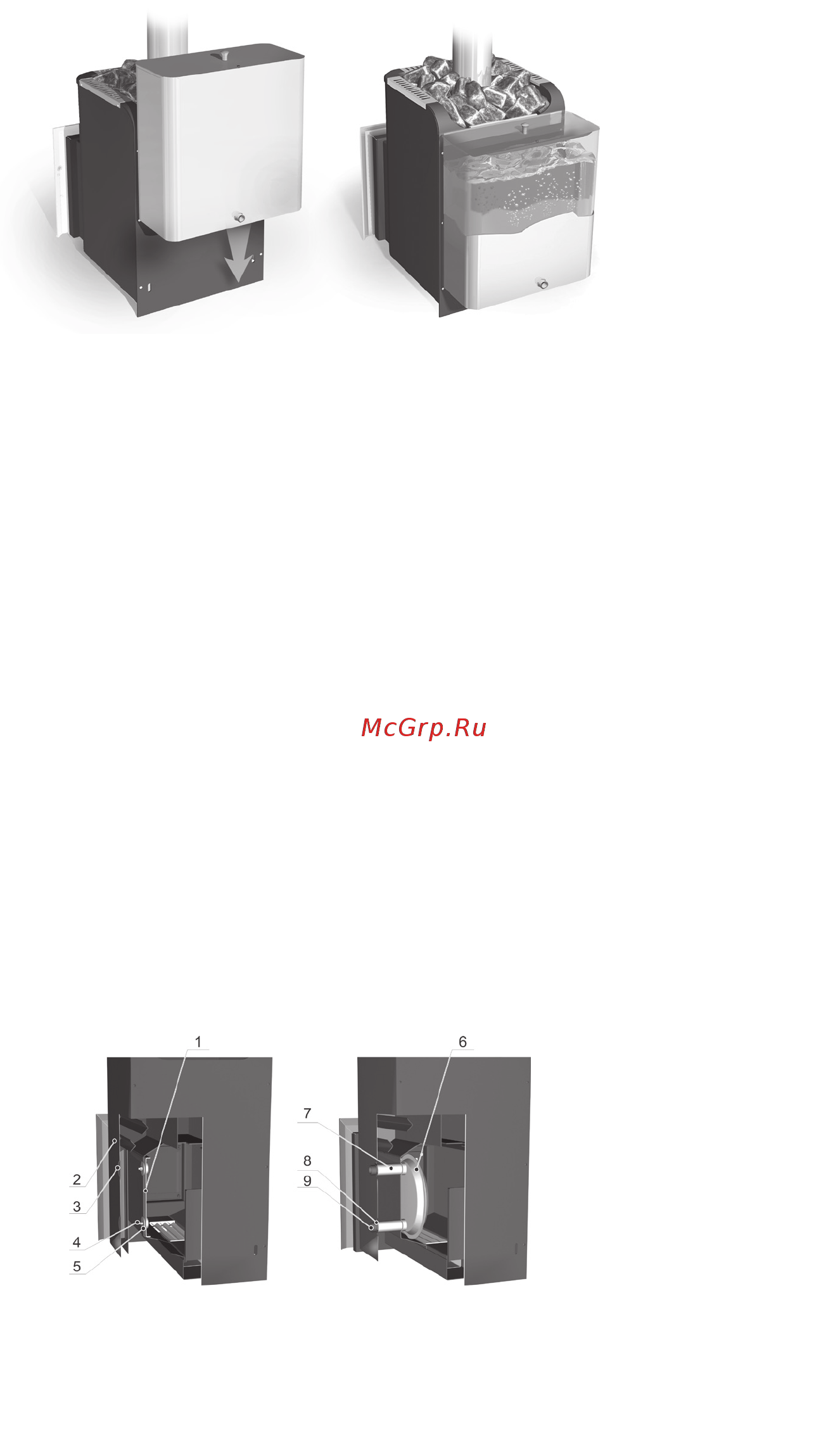

Рисунок - 11. Схема установки навесного бака.
Порядок установки:
- удалите защитную плёнку с бака (для баков из нержавеющей стали);
- саморезом закрепите деревянную ручку на крышке бака;
- установите в отверстие с наружной стороны бака сливной штуцер и закрепите
его изнутри гайкой, через прокладку (для не приваренного штуцера);
- наверните водозаборный кран для горячей воды (в комплект не входит) на
штуцер бака (резьба G ½”). Уплотнение резьбового соединения осуществляется
паклей или лентой ФУМ;
- навесьте бак на печь-каменку (стенку без защитного кожуха) с помощью
крепёжных крюков, расположенных на внутренней стороне бака;
- залейте воду в бак;
- закройте бак крышкой.
Навесной бак готов к эксплуатации.
5.7.2 Монтаж выносного бака
Бак подключается к встроенному теплообменнику печи и предназначен для нагре-
ва воды за счёт естественной циркуляции.
5.7.3.Установка теплообменника
Теплообменник устанавливается в топке печи-каменки (рисунок — 12) на любую
сторону в следующей последовательности:
Рисунок - 12. Установка теплообменника.
