-9-
На данном этапе необходимо определиться, есть необходимость установки бака для
горячей воды или нет, и каким образом его разместить: повесить на стену в парилке
или вывести в моечное отделение.

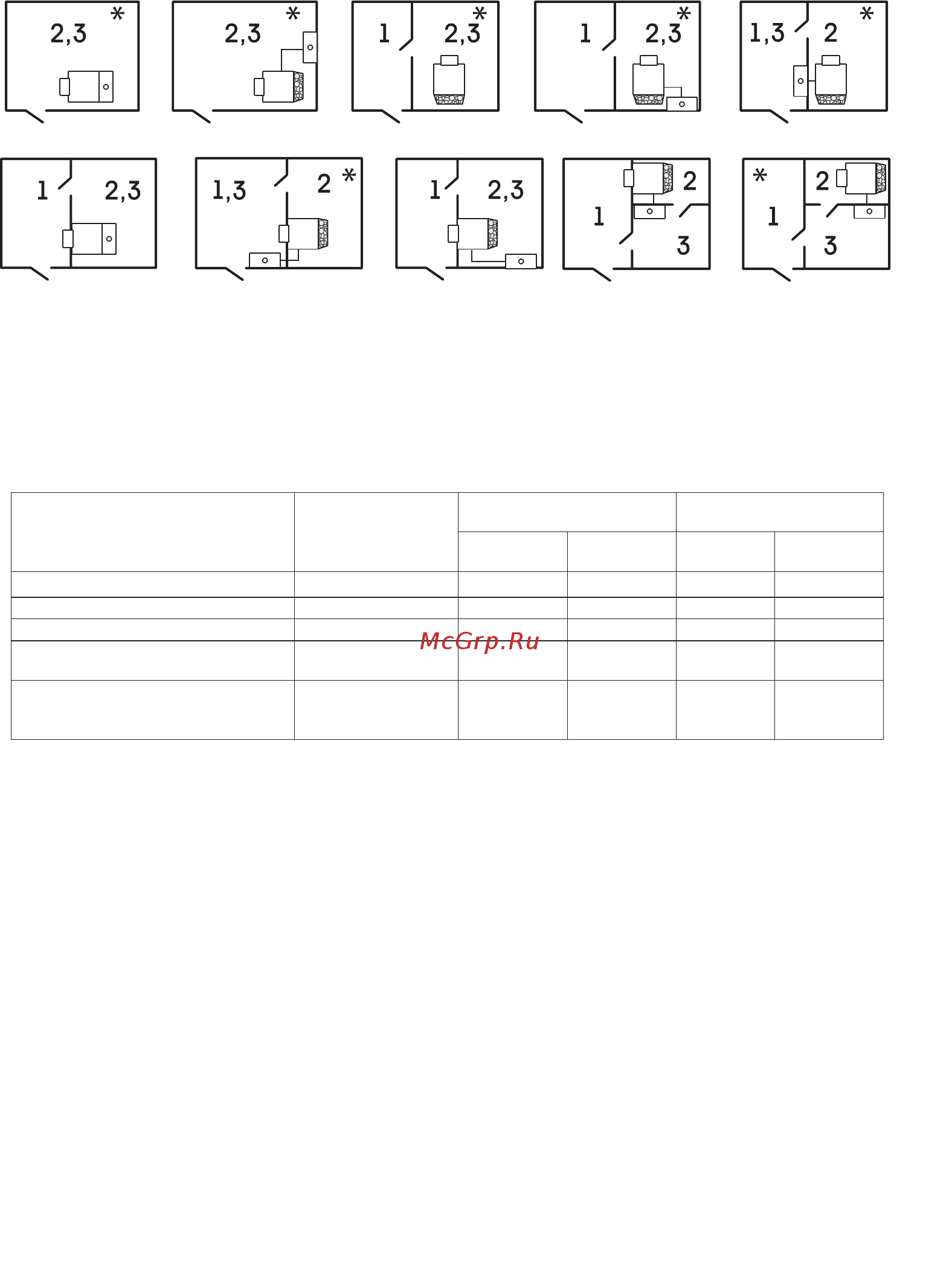

1. Предбанник. 2 Парная. 3.Моечное отделение.
* Планировка и схема установки только для дровяной печи
Рисунок - 4. Планировка бань и схемы установки печей.
Таблица-4. Перерасчет мощности печи на объём парильного помещения, в зависи-
мости от установленных опций на печь.
5 УСТАНОВКА
5.1 Подготовка к использованию
Освободите печь от упаковки, удалите все этикетки и наклейки, поправьте колосник
и зольник-совок. Выверните два болта М6х50 (для крепления автоматики) с тыльной
стороны передней стенки топливника, они пригодятся только в случае установки газо-
вой автоматики. Внимательно осмотрите изделие на целостность сварных швов.
Внимание! Термостойкая кремнийорганическая краска, которой окрашена печь, приобре-
тает окончательную прочность и стойкость к механическим повреждениям (полимеризуется)
только после первого протапливания. До первой топки с окрашенными поверхностями изделия
следует обращаться с предельной осторожностью (камни в каменку укладывать только после
первой топки и полного остывания печи).
При первом протапливании печи промышленные масла, нанесенные на металл
и легкие летучие компоненты кремнийорганической краски могут выделять дым
и запах, который в дальнейшем не проявляется. Поэтому первую топку печи (без
Печь-каменка с опцией
Потребляемая
мощность
опции
(номинальная), кВт
Мощность печи-каменки
(номинальная), кВт
Объем отапливаемого
помещения, до м³
Уралочка
12, 12Н
Уралочка
16, 16Н
Уралочка
12, 12Н
Уралочка
16, 16Н
Печь+экран-конвектор 12,16
0 12 16 12 16
Печь+сетка-каменка 16,20
1,5
12
16
10
14
Навесной бак 12,16
1,5
12
16
10
14
Печь+теплообменник
универсальный 1л/2кВт
2 12 16 10 14
Печь+сетка-каменка +
теплообменник универсальный
1л/2кВт
3,5 12 16 8 10
