-12-

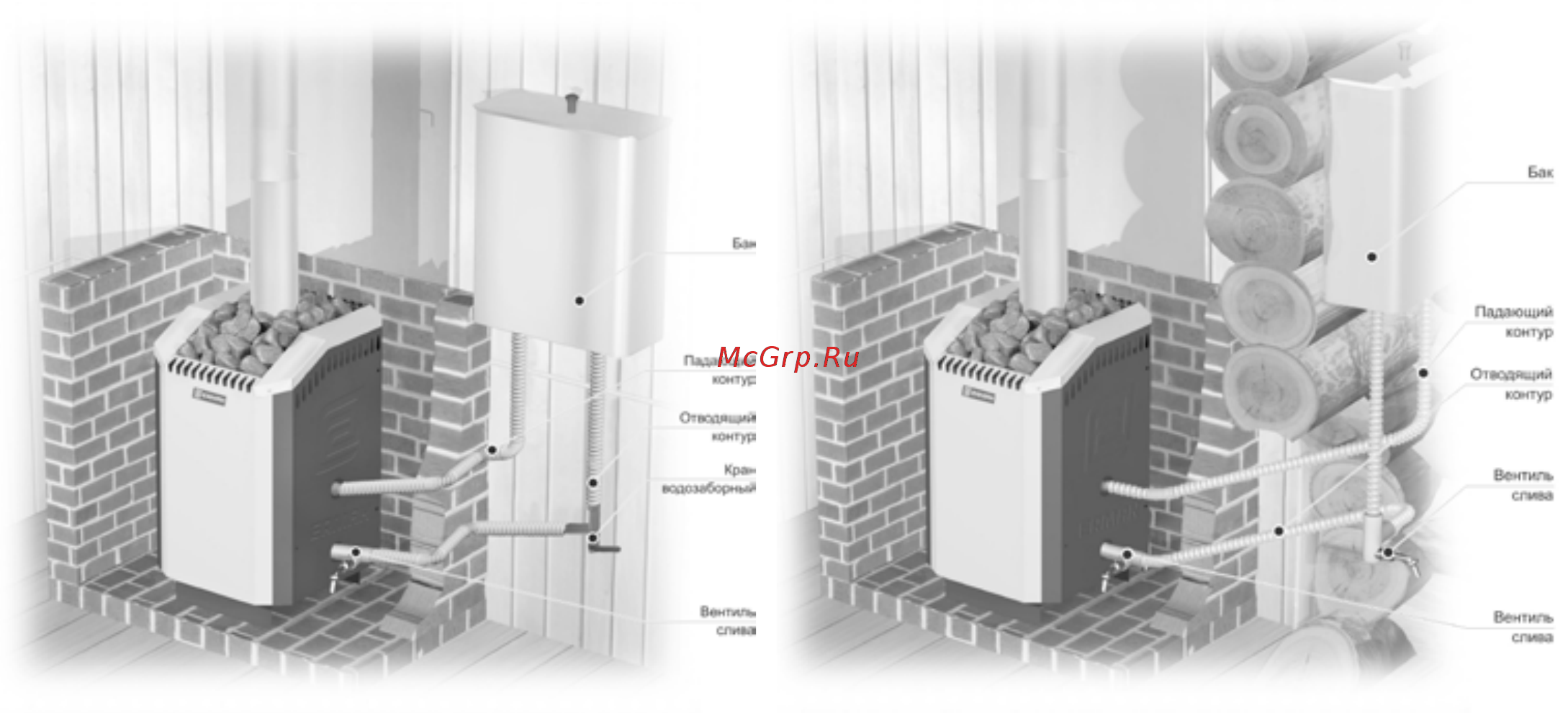

Рисунок - 10. Схемы установки выносного бака

Подъем подающего контура не менее 20

, уклон отводящего контура не менее 2

, в направлении от печи к баку

Подключение и монтаж выносного бака (рисунок 10). Бак необходимо размещать выше верхнего края печи на 0,1-0,3м, обе-

спечивая длину трубопроводов подающего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При монтаже

системы теплообмена необходимо соблюдать условие – длина отводящего контура должна быть не более двух длин подающего.

Последовательность монтажа:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• бак может иметь приварные или съемные штуцера для подключения бака к подающему (отводящему) контуру и установки

водозаборного крана. Съемные штуцера устанавливаются в отверстия с наружной стороны и закрепляются изнутри гайка-

ми, через прокладку. Штуцера с резьбой G ¾” монтируются в донышке, а G ½”- водозаборного крана с передней стороны;

• навесьте бак на стену парного или моечного отделения в удобном месте (придерживаясь рекомендованных расстояний

до печи), при помощи крепёжных винтов (саморезов), с небольшим зазором от стены используя, например деревянную

планку;

• подготовьте два технологических отверстия в стене, необходимых для выведения системы теплообмена (если выносной

бак монтируется в соседнем помещении). После монтажа системы, оставшиеся в стене зазоры необходимо уплотнить с

помощью негорючих теплоизоляционных материалов;

• подключите теплообменник к баку (резьба G ¾”) с помощью трубопроводов (в комплект не входят), обеспечивая мини-

мальное количество изгибов и стыков, не допуская уменьшения сечений. При монтаже трубопроводов не допускается

их провисание на горизонтальных участках. Уплотнение резьбовых соединений осуществляется лентой ФУМ. В нижней

точке трубопровода необходимо предусматривать вентиль для слива воды из системы;

• наверните водозаборный кран (в комплект не входит) для горячей воды на штуцер бака (резьба G ½”). Уплотнение резьбо-

вого соединения осуществляется лентой ФУМ;

2.7 Выбор камней для каменки

Следует использовать камни, специально предназначенные для печей-каменок (габбро-диабаз, талькохлорид, жадеит), раз-

мер большей стороны которых равен 50-100 мм. Камни вулканических пород имеют красивую фактуру, состоят из стойких

минералов, не содержат вредных примесей, обладают большой теплоёмкостью, выдерживают большие перепады температур,

не разрушаются и не трескаются.

Не следует использовать камни неизвестного происхождения. Камни, подобранные с земли, могут содержать в большом ко-

личестве сернистые соединения, радионуклиды и т.п. и поэтому являются непригодными и даже опасными для использования

в бане.

Перед закладкой камни следует промыть проточной водой для удаления пыли, образовавшейся при транспортировке. Боль-

шие камни необходимо укладывать на дно каменки наиболее плоской поверхностью к её металлическим поверхностям, а мень-

шего размера заложить между большими. Камни укладываются небрежно до верхнего уровня каменки, чтобы между ними

оставались каналы для движения воздуха.
