-11-

2.6.2 Монтаж выносного бака

Бак подключается к встроенному теплообменнику, который устанавливается в топке печи на левую или правую сторону,

в следующей последовательности (рисунок 9):

• удалите со стороны установки теплообменника две заглушки 3 из кожуха 2 печи (заглушки подштампованы и подрезаны

в кожухе). Расшатывая заглушку с подрезанных сторон, обломите усики соединяющие ее с кожухом;

• демонтируйте шайбы-заглушки 1 из топки. Для этого, через отверстия в кожухе, торцевым ключом отверните две гайки

М6 (поз. 4) и удалите болты поз. 5;

• подготовьте для установки теплообменник: в корпус теплообменника 6 закрутите коротким резьбовым концом два сгона 9

уплотнив резьбовое соединение. Применяйте усилие затяжки не более 30Нм, для исключения возможного отрыва муфты

от корпуса теплообменника;

• проверьте герметичность сборки теплообменника со сгонами;

• с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий герметик (в комплект не входит) на торце-

вые части муфт по контуру сгонов;

• вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гайкой 8, через проставочную трубку 7;

• после установки печи подключите бак к теплообменнику согласно схемы приведенной на рисунке 10.

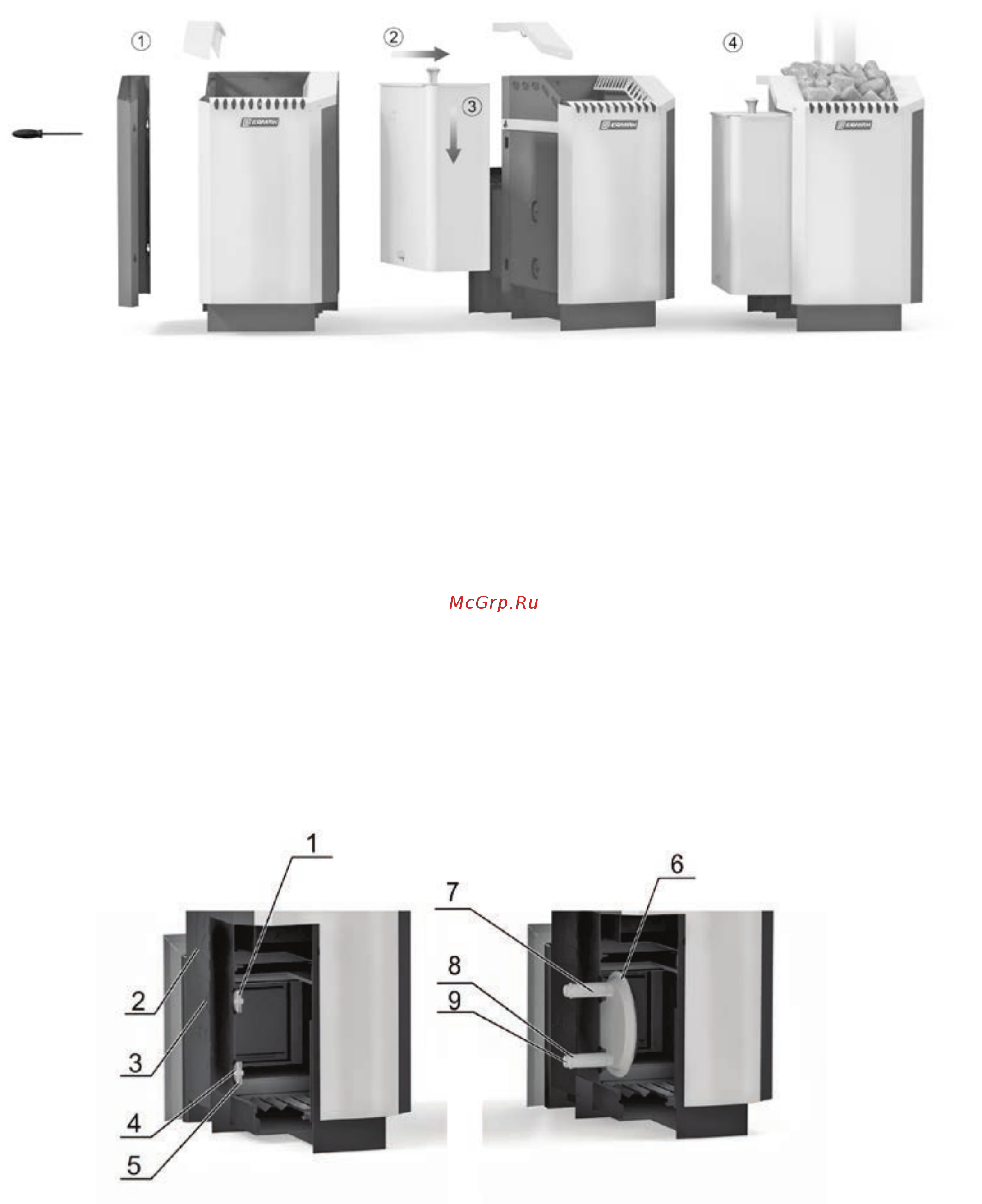

Рисунок - 8. Последовательность установки бака для нагрева воды

Рисунок - 9. Установки теплообменника в топке печи
