-10-

2.5 Установка сетки-каменки

Сетка-каменка, предназначена для укладки дополнительной массы камней и их нагрева от боковой стенки печи. Заполненная

камнем и навешенная на печь сетка, позволяет снять жесткое инфракрасное излучение и значительно увеличивает теплоемкость

печи.

Устанавливается на стенку печи в следующей последовательности (рисунок 7):

• с боковой стенки печи, выбранной для установки сетки, демонтируйте боковой кожух. Для этого необходимо открутить

2 винта, крепящих верхнюю декоративную рамку и снять ее;

• через 4 отверстия, расположенных на боковом кожухе печи, отверткой ослабьте винты крепления;

• снимите боковой кожух путем подъема вверх на 5-8 мм, и отодвинув на себя;

• закрутите саморезы до упора;

• совместите крючки сетки с овальными отверстиями в стенке печи;

• проденьте крючки сетки в овальные отверстия и опустите сетку вниз до момента опирания крючков на нижние края

отверстий;

• установите на место декоративную рамку и зафиксируйте ее винтами;

• заложите сетку камнем для печей-каменок.

Установку сетки-каменки возможно выполнять на левой или правой сторонах печи по отдельности или одновременно.

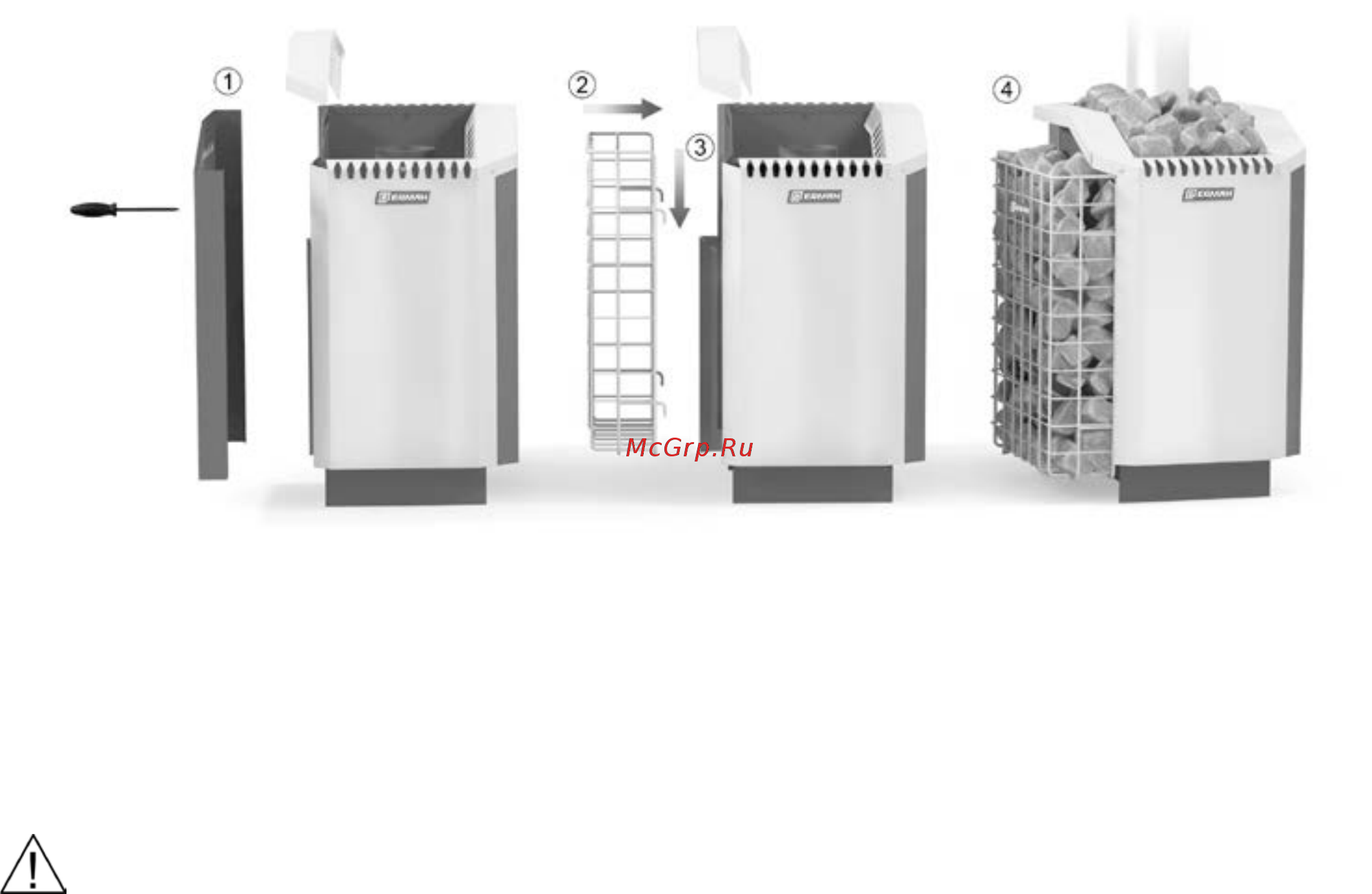

Рисунок - 7. Установка сетки-каменки на печь

2.6 Монтаж бака для воды

Для удобства использования печь предусматривает возможность нагрева определённого объёма воды в баке для нагрева

воды. При этом возможны три варианта:

1. Бак на стенке печи (рисунок 8) – рекомендуемый объем бака 35 – 55 литров.

2. Бак вынесенный в смежное помещение (рисунок 10) - рекомендуемый объём бака 45 - 65 литров.

3. Бак на трубе дымохода (рисунок 11) - рекомендуемый объём бака не более 40 литров

Важно, чтобы система нагрева воды была открытой, то есть сообщалась с воздухом, иначе может возникать избы-

точное давление, которое может привести к выходу из строя печи.

2.6.1 Установка навесного бака на боковой стенке печи

На рисунке 8 представлена последовательность установки бака для нагрева воды.

Последовательность установки:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• установите в отверстие с наружной стороны бака сливной штуцер и закрепите его изнутри гайкой, через прокладку (для не

приваренного штуцера);

• наверните водозаборный кран для горячей воды (в комплект не входит) на штуцер бака (резьба G ½”). Уплотнение резьбо-

вого соединения осуществляется лентой ФУМ;

• с боковой стенки печи, выбранной для установки бака, демонтируйте боковой кожух. Для этого необходимо открутить

2 винта, крепящих верхнюю декоративную рамку печи и снимите ее;

• через 4 отверстия, расположенных на боковом кожухе печи, отверткой ослабьте винты крепления;

• снимите боковой кожух путем подъема вверх на 5-8 мм, и отодвинув на себя;

• закрутите нижние саморезы до упора, а верхние ослабьте на 2-3 оборота;

• на верхние саморезы установите монтажную планку и зафиксируйте ее;

• навесьте бак на монтажную планку с помощью крепёжных крюков, расположенных на внутренней стороне бака;

• установите на место декоративную рамку и зафиксируйте ее.
