Установка печи (рисунки 3,4):

• смонтируйте основание для установки печи;

• подготовьте в стене проём размером, соответствующим тоннелю устанавливаемой печи (при необходимости);

• для удобства монтажа печи извлеките зольник и снимите дверку топки (рисунок 5);

• демонтируйте декоративную рамку тоннеля;

• установите печь на основание и задвиньте в стеновой проем согласно требованиям безопасности;

• выставьте печь по уровню в горизонтальной плоскости;

• уплотните пространство между тоннелем печи и отверстием стены несгораемым теплоизоляционным материалом

(базальтовая вата и т.п.);

• перед топочной дверцей, если пол выполнен из сгораемых материалов, закрепите металлический лист размером

500 х 700 мм;

• закрепите декоративную рамку;

• установите зольник и дверку топки.

Уровень полов парилки и помещения, куда вынесен тоннель, должен быть одинаковым или несколько ниже, а

основание (пол) выполнено как одно целое.

Загрузочная дверка топки может перенавешиваться для удобства открывания либо на левую, либо на правую сторону. После-

довательность монтажа приведена на рисунке 5. Для смены направления открытия дверки вам необходимо вытащить направ-

ляющую ось двери, сначала приподняв ее, а затем вывести ее из направляющих отверстий. После этого необходимо выкрутить

стопорный винт М4 с одной стороны устоновочной планки и закрутить его на противоположную сторону этой планки. Затем

необходимо перевернуть дверь и смонтировать ее с помощью направляющей оси. В случае некорретного закрытия дверки необ-

ходимо отрегулировать ее с помощью установки/снятия шайб между дверкой и опорной планкой.

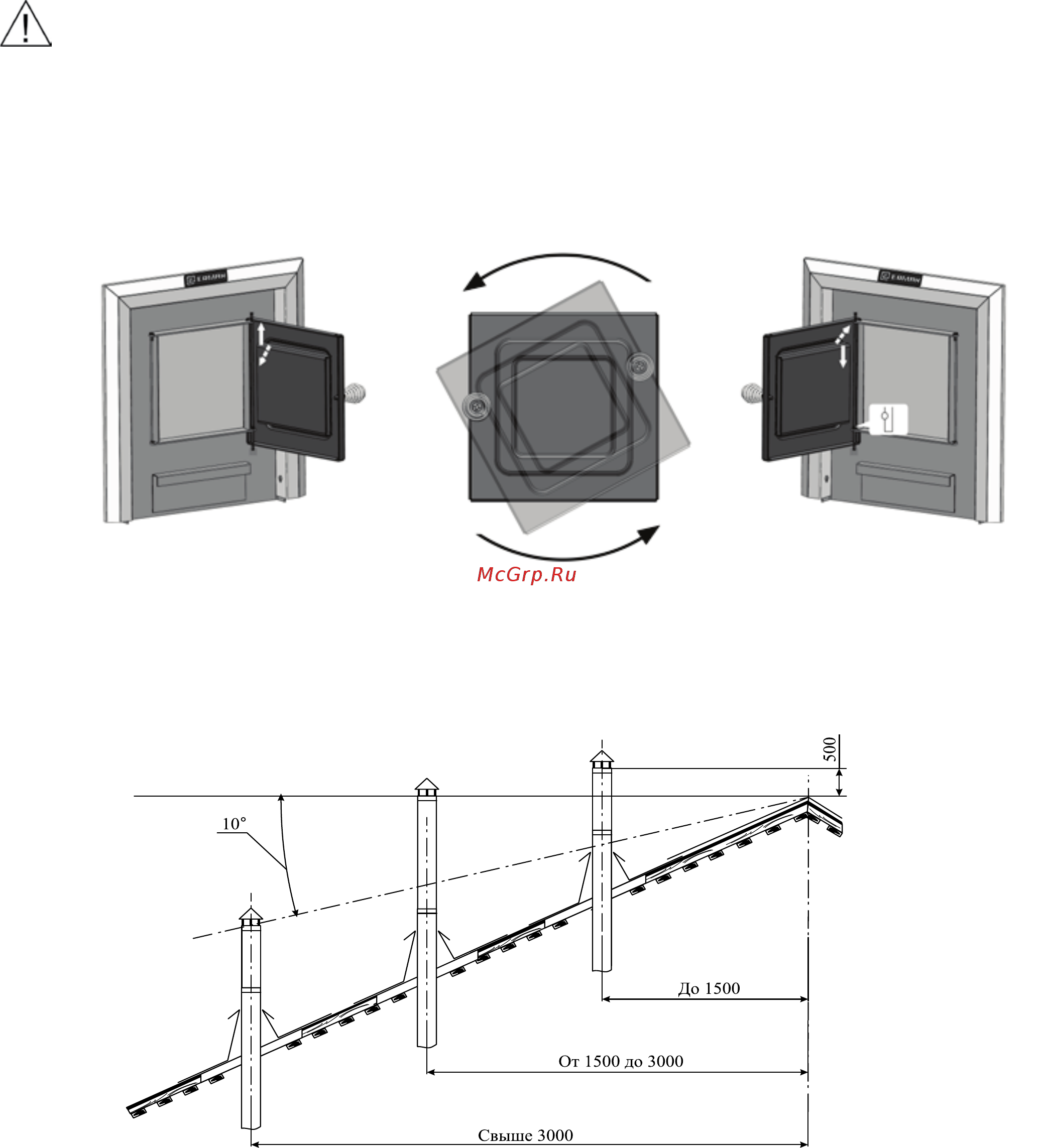

Рисунок - 5. Схема снятия и изменения открытия дверки

Дымоход подключается к печи сверху. При подключении и монтаже печи с дымоходом соблюдайте Национальные и Ев-

ропейские правила, местные законы, касающиеся строительства и противопожарной безопасности. Высота дымохода печей с

чугунной топкой (от печи до выхода дымохода) должна составлять не менее 5 м.

Возвышение дымовых труб над кровлей необходимо принимать согласно схемы показанной на рисунке 6.

Рисунок - 6. Возвышение дымовой трубы
