-12-

пич пережженный или недожженный, пустотелый, облегченный, а также силикатный.

Безопасные расстояния от каменки до стен из сгораемых материалов (или других

конструкций из возгораемых материалов):

- в стороны от каменки и со стороны навешиваемого экрана-конвектора - не менее

500мм;

- со стороны навесной стенки печи без навесных элементов — не менее 1000мм;

- со стороны навешенных на печь элементов (сетка-каменка, бак) — 250мм;

- над каменкой – не менее 1200мм;

- перед топочной дверкой - не менее 1250мм.

Безопасные расстояния с боков и за печью могут быть уменьшены на 50%, исполь-

зуя защитные преграды. Защитная преграда может быть выполнена из стального листа

по базальтовому мату толщиной не менее 10 мм (или другому несгораемому теплоизо-

ляционному материалу). Для стен, защитная преграда может быть выполнена кирпич-

ной кладкой толщиной 120 мм (½ кирпича) с воздушным зазором не менее 30 мм до

изолируемой сгораемой поверхности (для обеспечения вентиляции) на высоту выше

верхней поверхности печи (каменки) не менее 500 мм.

5.3 Монтаж дымовой трубы

Необходимо обратить внимание на правильную организацию дымохода (см. рису-

нок-5). Рекомендуется использовать модульные тонкостенные дымовые трубы из не-

ржавеющей стали толщиной не менее 0,5 мм. Соединение патрубка печи с основной

частью дымохода осуществляется стальной трубой толщиной не менее 1мм и длинной

не менее 0,5 м (первый модуль дымовой трубы). Стыки дымовых труб уплотняются

термостойким герметиком (или другим несгораемым теплоизоляционным материа-

лом) и стягиваются стальными хомутами.

Во избежание образования конденсата, участок трубы, расположенный в зоне мину-

совых температур (чердачное помещение и т.п.) рекомендуется изолировать. Идеаль-

ным решением теплоизоляции дымовой трубы является применение готовых модулей

изолированных труб (сэндвич).

Дымовая труба должна иметь минимальное количество стыков. Дымоход необхо-

димо устраивать вертикально без уступов и уменьшения се-

чения. Допускается принимать отклонение труб под углом

до 90° к вертикали и с отклонением по горизонтали не более

0,5м.

Для исключения отрыва пламени от горелки (приво-

дит к ее погасанию) в конструкции дымохода необходи-

мо предусмотреть стабилизатор тяги. Наиболее простым

решением в данном случае является установка тройника

диаметром 115 мм с двумя окнами (50*10мм) площадью

500 мм² (см. рисунок-5, 6).

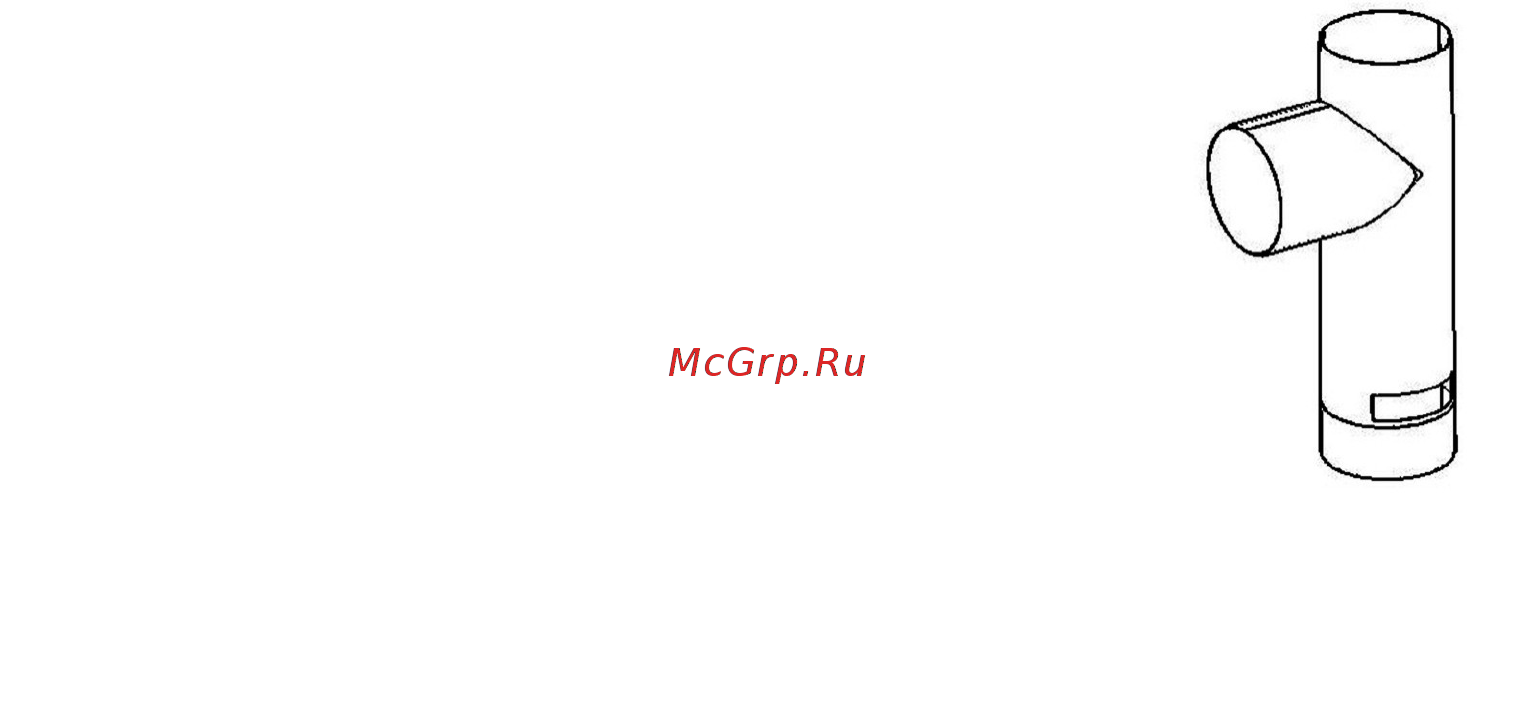

Рисунок – 6.

Стабилизатор тяги.
