-19-

Подключение и монтаж выносного бака (рисунок — 13,14). Бак необходимо разме-

щать выше верхнего края печи на 0,1-0,3м, обеспечивая длину трубопроводов подаю-

щего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При мон-

таже системы теплообмена необходимо соблюдать условие: длина отводящего контура

должна быть не более двух длин подающего.

Внимание! Если вы приобрели печь-каменку с теплообменником, обязательно ознакомьтесь

со схемами подключения выносного бака. Категорически запрещено создавать давление в си-

стеме:

- система должна быть открытой, т.е. связанной с атмосферой - не используйте герме-

тичные баки (или с герметичной крышкой);

- не подключайте систему к водопроводной сети. Заполнение системы осуществлять путём

налива воды в бак;

- не устанавливайте в систему краны и вентили не предусмотренные рисунком - 13,14.

Запирание системы приводит к нарушению циркуляции и созданию избыточного давления;

- не допускайте провисания трубопроводной системы теплообменника с целью исключения

возникновения воздушной пробки;

Скорость нагрева воды увеличиться, если организовать, подъем подающего контура не ме-

нее 20°, уклон отводящего контура не менее 2°, в направлении от печи к баку. Система должна

обеспечивать полный слив воды, а вентиль слива необходимо разместить в самой нижней точ-

ке системы (обратный контур).

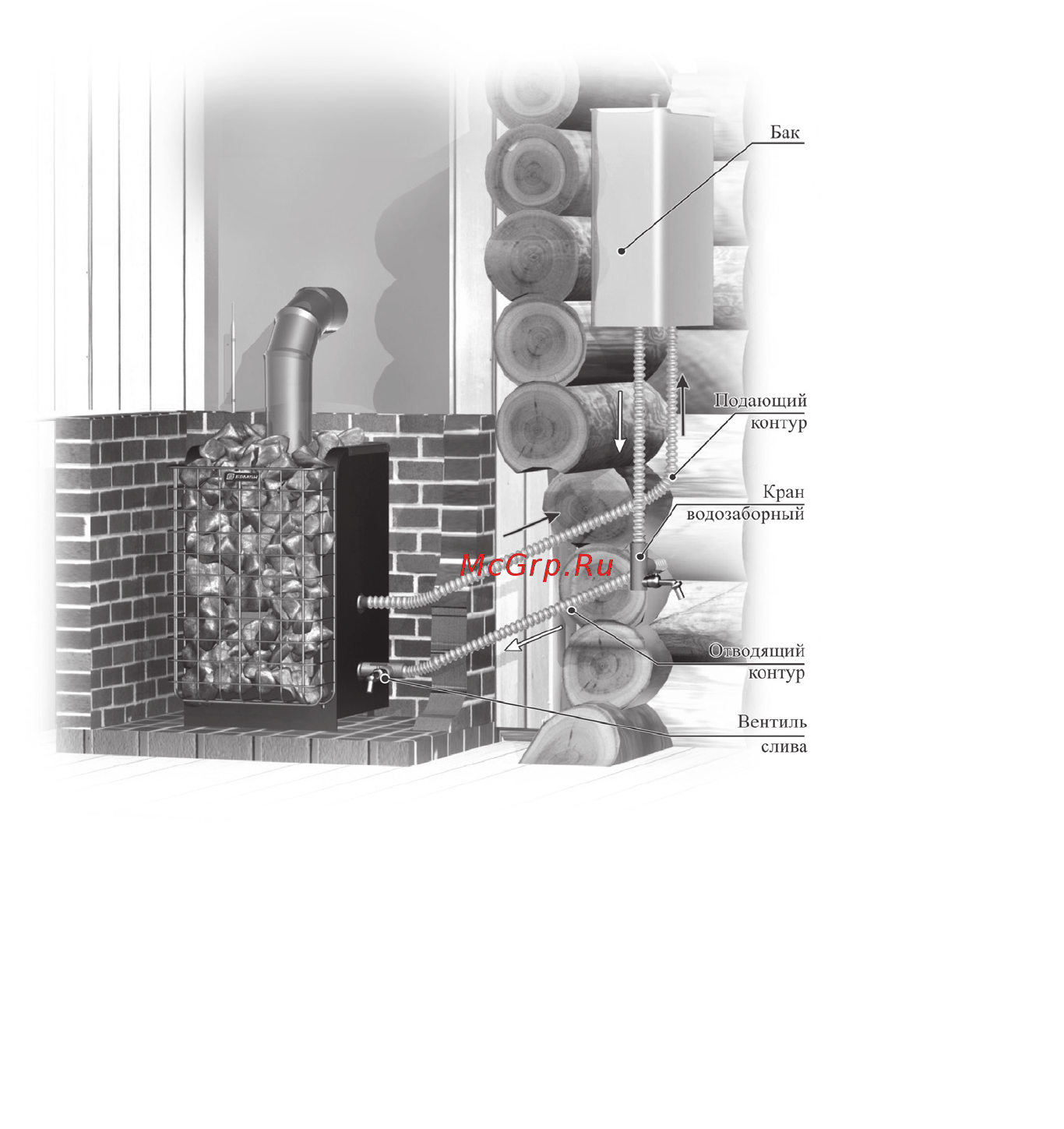

Рисунок - 14. Схема установки выносного бака в смежном помещении.
