- удалите со стороны установки теплообменника две заглушки 3 из кожуха печи 2

(заглушки подштампованы и подрезаны в кожухе). Расшатывая заглушку с подре-

занных сторон, обломите усики соединяющие ее с кожухом;

- демонтируйте планку 1 из топки. Для этого, через отверстия в кожухе, торцевым

ключом отверните две гайки 4 и снимите шайбы 5;

- подготовьте для установки теплообменник. В корпус теплообменника 6 закрутите

коротким резьбовым концом два сгона 9 уплотнив резьбовое соединение. Усилие

затяжки не более 30 Нм, для исключения возможного отрыва муфты от корпуса

теплообменника;

- проверьте герметичность сборки теплообменника со сгонами;

- с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий гер-

метик (в комплект не входит) на торцевые части муфт по контуру сгонов;

- вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гай-

кой 8, через проставочную трубку 7;

- после установки печи подключите бак к теплообменнику согласно схеме приве-

денной на рисунках — 13,14.

Скорость нагрева воды увеличиться, если организовать, подъем подающего контура не ме-

нее 20°, уклон отводящего контура не менее 2°, в направлении от печи к баку. Система должна

обеспечивать полный слив воды, а вентиль слива необходимо разместить в самой нижней точ-

ке системы (обратный контур).

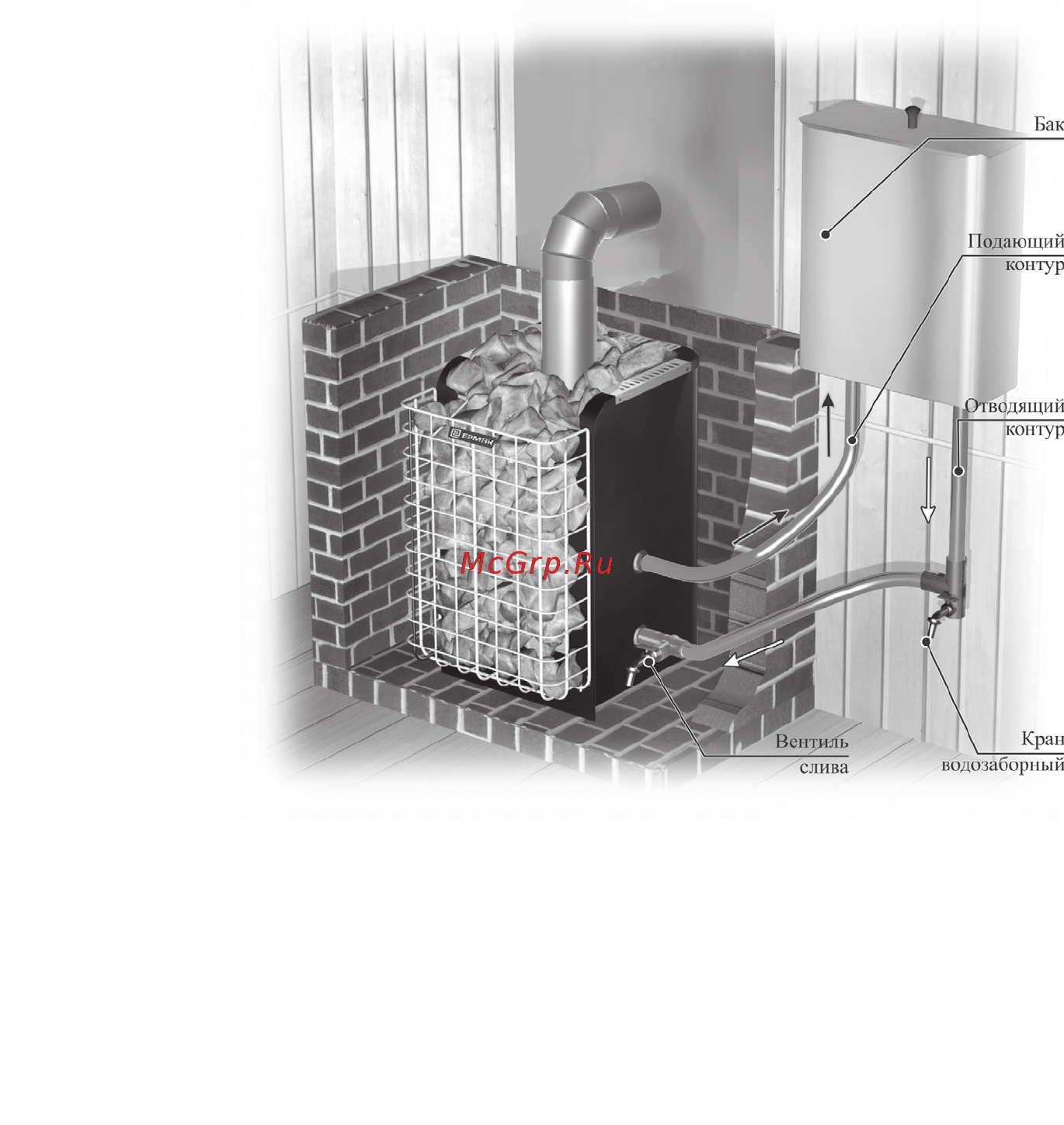

Рисунок - 13. Схема установки выносного бака в парилке.
