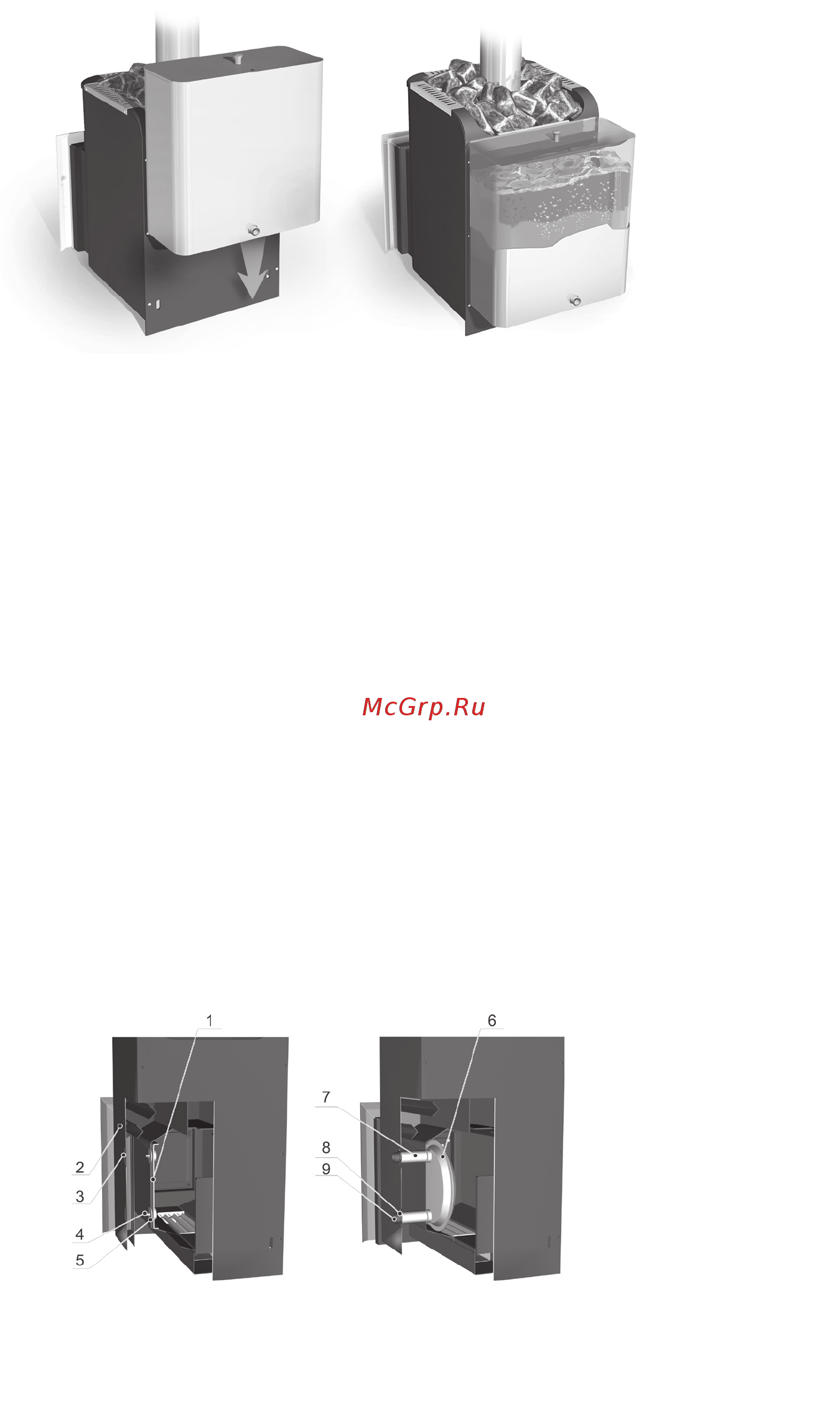

Рисунок - 11. Схема установки навесного бака.

Порядок установки:

- удалите защитную плёнку с бака (для баков из нержавеющей стали);

- саморезом закрепите деревянную ручку на крышке бака;

- установите в отверстие с наружной стороны бака сливной штуцер и закрепите

его изнутри гайкой, через прокладку (для не приваренного штуцера);

- наверните водозаборный кран для горячей воды (в комплект не входит) на

штуцер бака (резьба G ½”). Уплотнение резьбового соединения осуществляется

паклей или лентой ФУМ;

- навесьте бак на печь-каменку (стенку без защитного кожуха) с помощью

крепёжных крюков, расположенных на внутренней стороне бака;

- залейте воду в бак;

- закройте бак крышкой.

Навесной бак готов к эксплуатации.

5.7.2 Монтаж выносного бака

Бак подключается к встроенному теплообменнику печи и предназначен для нагрева

воды за счёт естественной циркуляции.

5.7.3.Установка теплообменника

Теплообменник устанавливается в топке печи-каменки (рисунок — 12) на любую

сторону в следующей последовательности:

Рисунок - 12. Установка теплообменника.
