-10-

Дымоход подключается к печи сверху. При подключении и монтаже печи с дымоходом соблюдайте Национальные и Ев-

ропейские правила, местные законы, касающиеся строительства и противопожарной безопасности. Высота дымохода печей с

чугунной топкой (от печи до выхода дымохода) должна составлять не менее 5 м.

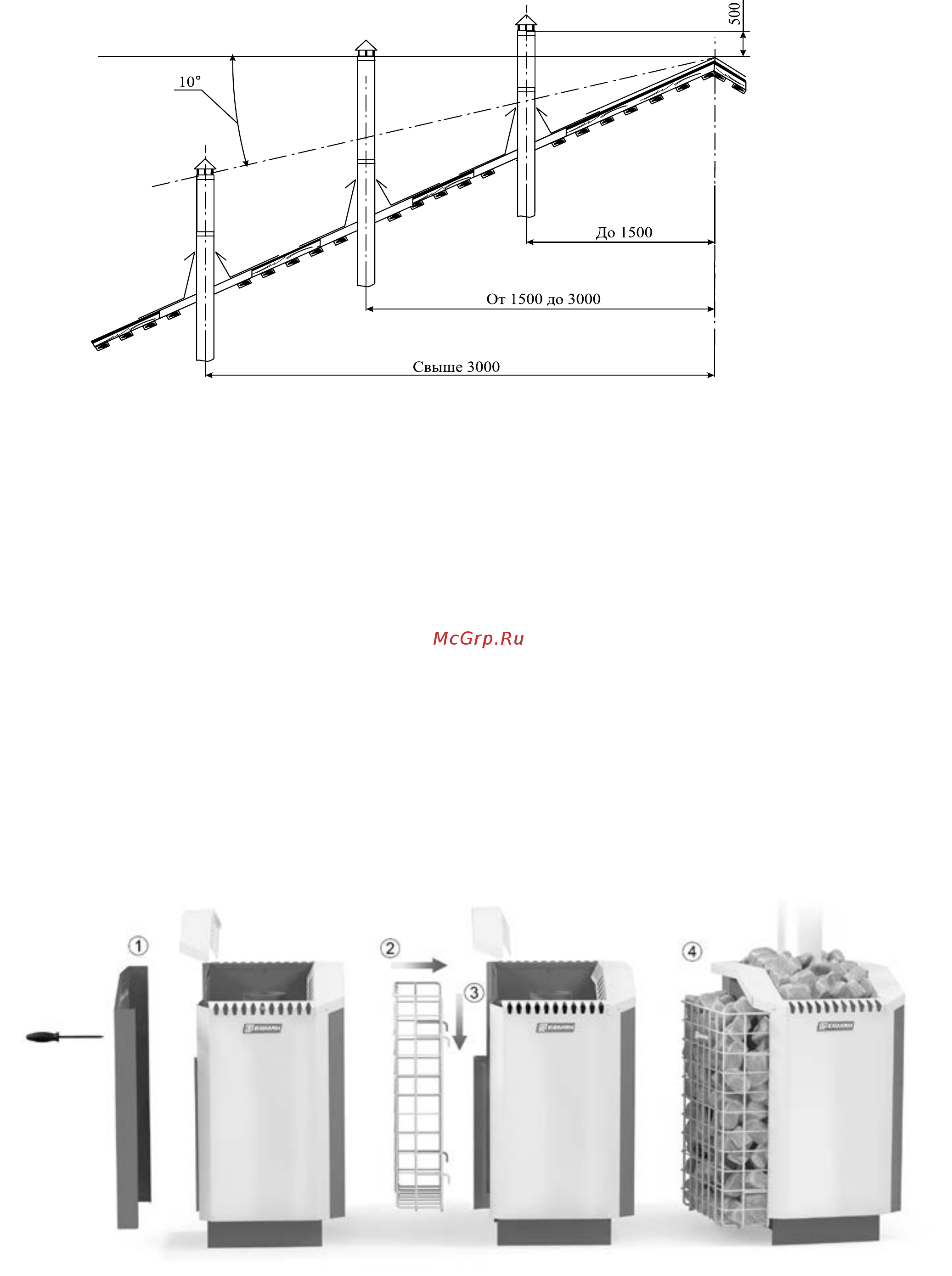

Возвышение дымовых труб над кровлей необходимо принимать согласно схемы показанной на рисунке 7.

Рисунок - 8. Установка сетки-каменки на печь

2.5 Установка сетки-каменки

Сетка-каменка, предназначена для укладки дополнительной массы камней и их нагрева от боковой стенки печи. Заполненная

камнем и навешенная на печь сетка, позволяет снять жесткое инфракрасное излучение и значительно увеличивает теплоемкость

печи.

Устанавливается на стенку печи в следующей последовательности (рисунок 8):

• с боковой стенки печи, выбранной для установки сетки, демонтируйте боковой кожух. Для этого необходимо открутить

2 винта, крепящих верхнюю декоративную рамку и снять ее;

• через 4 отверстия, расположенных на боковом кожухе печи, отверткой ослабьте винты крепления;

• снимите боковой кожух путем подъема вверх на 5-8 мм, и отодвинув на себя;

• закрутите саморезы до упора;

• совместите крючки сетки с овальными отверстиями в стенке печи;

• проденьте крючки сетки в овальные отверстия и опустите сетку вниз до момента опирания крючков на нижние края

отверстий;

• установите на место декоративную рамку и зафиксируйте ее винтами;

• заложите сетку камнем для печей-каменок.

Установку сетки-каменки возможно выполнять на левой или правой сторонах печи по отдельности или одновременно.

Рисунок - 7. Возвышение дымовой трубы
