-11-

2.6 Монтаж бака для воды

Для удобства использования печь предусматривает возможность нагрева определённого объёма воды в баке для нагрева

воды. При этом возможны три варианта:

1. Бак на стенке печи (рисунок 9) – рекомендуемый объем бака 35 – 55 литров.

2. Бак вынесенный в смежное помещение (рисунок 11) - рекомендуемый объём бака 45 - 65 литров.

3. Бак на трубе дымохода (рисунок 12) - рекомендуемый объём бака не более 40 литров

Важно, чтобы система нагрева воды была открытой, то есть сообщалась с воздухом, иначе может возникать из-

быточное давление, которое может привести к выходу из строя печи.

2.6.1 Установка навесного бака на боковой стенке печи

На рисунке 9 представлена последовательность установки бака для нагрева воды.

Последовательность установки:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• установите в отверстие с наружной стороны бака сливной штуцер и закрепите его изнутри гайкой, через прокладку (для не

приваренного штуцера);

• наверните водозаборный кран для горячей воды (в комплект не входит) на штуцер бака (резьба G ½”). Уплотнение резьбо-

вого соединения осуществляется лентой ФУМ;

• с боковой стенки печи, выбранной для установки бака, демонтируйте боковой кожух. Для этого необходимо открутить

2 винта, крепящих верхнюю декоративную рамку печи и снимите ее;

• через 4 отверстия, расположенных на боковом кожухе печи, отверткой ослабьте винты крепления;

• снимите боковой кожух путем подъема вверх на 5-8 мм, и отодвинув на себя;

• закрутите нижние саморезы до упора, а верхние ослабьте на 2-3 оборота;

• на верхние саморезы установите монтажную планку и зафиксируйте ее;

• навесьте бак на монтажную планку с помощью крепёжных крюков, расположенных на внутренней стороне бака;

• установите на место декоративную рамку и зафиксируйте ее.

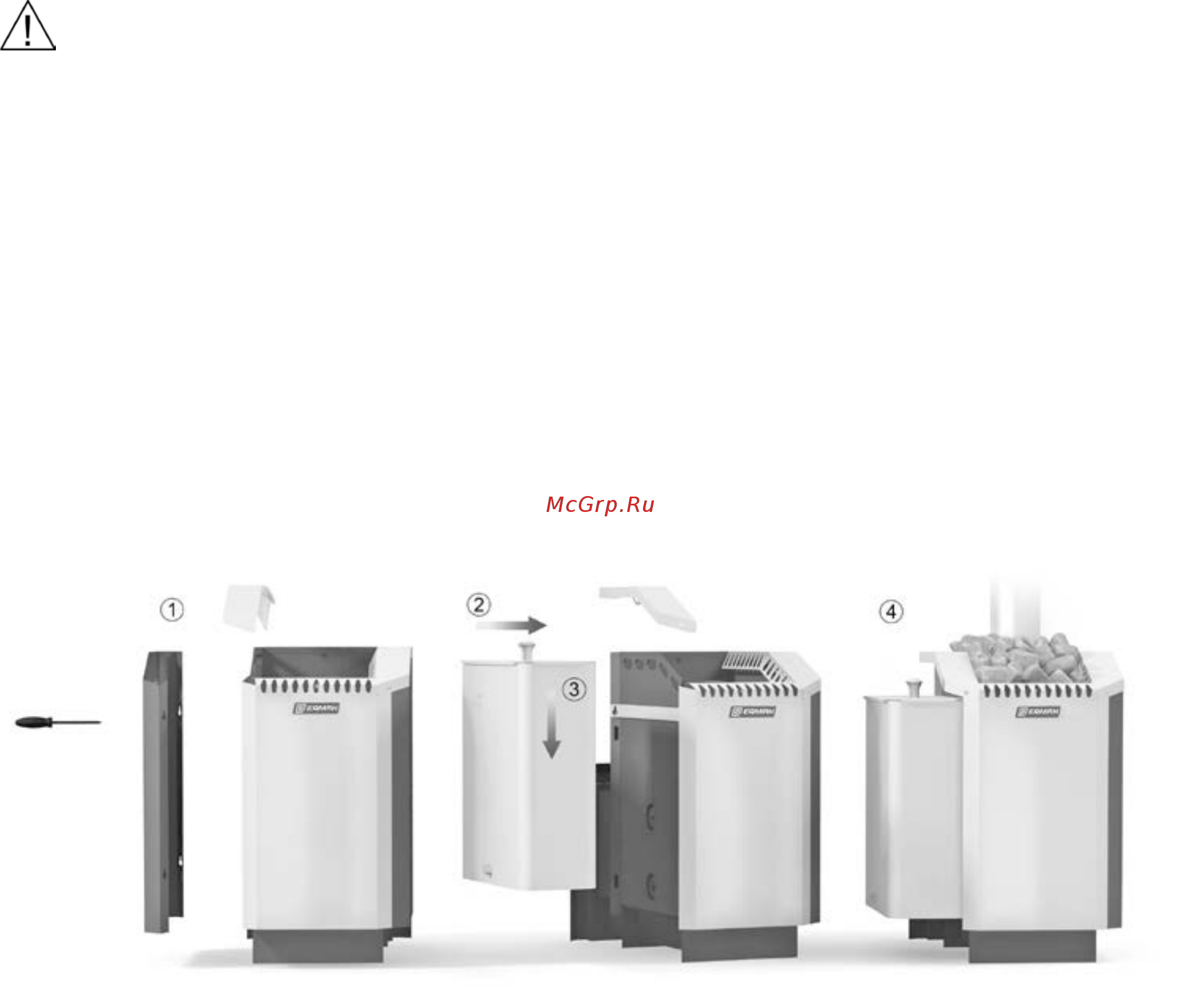

Рисунок - 9. Последовательность установки бака для нагрева воды

2.6.2 Монтаж выносного бака

Бак подключается к встроенному теплообменнику, который устанавливается в топке печи на левую или правую сторону,

в следующей последовательности (рисунок 10):

• удалите со стороны установки теплообменника две заглушки 3 из кожуха 2 печи (заглушки подштампованы и подрезаны

в кожухе). Расшатывая заглушку с подрезанных сторон, обломите усики соединяющие ее с кожухом;

• демонтируйте шайбы-заглушки 1 из топки. Для этого, через отверстия в кожухе, торцевым ключом отверните две гайки

М6 (поз. 4) и удалите болты поз. 5;

• подготовьте для установки теплообменник: в корпус теплообменника 6 закрутите коротким резьбовым концом два сгона 9

уплотнив резьбовое соединение. Применяйте усилие затяжки не более 30Нм, для исключения возможного отрыва муфты

от корпуса теплообменника;

• проверьте герметичность сборки теплообменника со сгонами;

• с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий герметик (в комплект не входит) на торце-

вые части муфт по контуру сгонов;

• вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гайкой 8, через проставочную трубку 7;

• после установки печи подключите бак к теплообменнику согласно схемы приведенной на рисунке 11.
