-12-

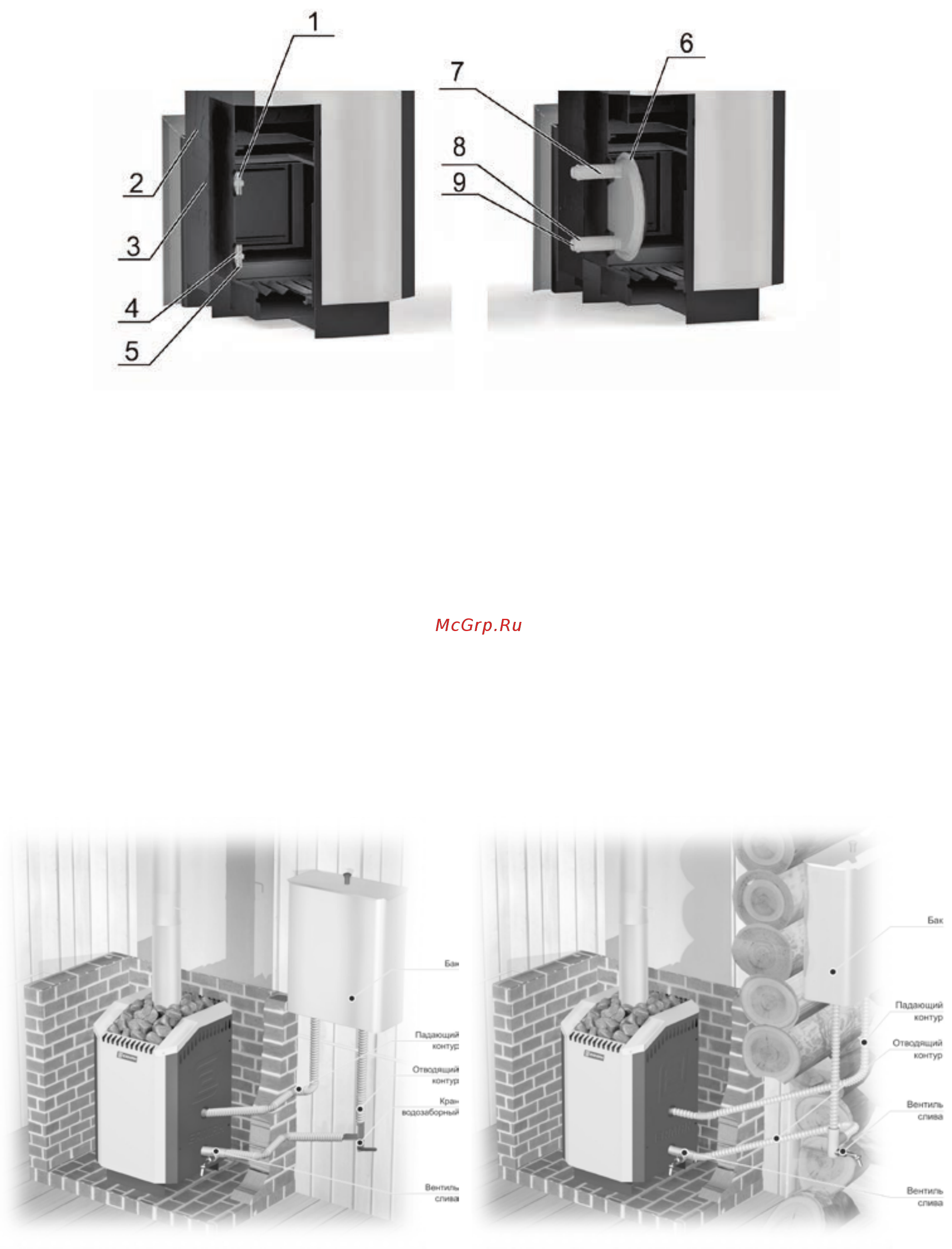

Рисунок - 11. Схемы установки выносного бака

Подъем подающего контура не менее 20

, уклон отводящего контура не менее 2

, в направлении от печи к баку

Подключение и монтаж выносного бака (рисунок 11). Бак необходимо размещать выше верхнего края печи на 0,1-0,3м, обе-

спечивая длину трубопроводов подающего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При монтаже

системы теплообмена необходимо соблюдать условие – длина отводящего контура должна быть не более двух длин подающего.

Последовательность монтажа:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• бак может иметь приварные или съемные штуцера для подключения бака к подающему (отводящему) контуру и установки

водозаборного крана. Съемные штуцера устанавливаются в отверстия с наружной стороны и закрепляются изнутри гайка-

ми, через прокладку. Штуцера с резьбой G ¾” монтируются в донышке, а G ½”- водозаборного крана с передней стороны;

• навесьте бак на стену парного или моечного отделения в удобном месте (придерживаясь рекомендованных расстояний

до печи), при помощи крепёжных винтов (саморезов), с небольшим зазором от стены используя, например деревянную

планку;

• подготовьте два технологических отверстия в стене, необходимых для выведения системы теплообмена (если выносной

бак монтируется в соседнем помещении). После монтажа системы, оставшиеся в стене зазоры необходимо уплотнить с

помощью негорючих теплоизоляционных материалов;

Рисунок - 10. Установки теплообменника в топке печи
