Дымоход подключается к печи сверху. При подключении и монтаже печи с дымоходом соблюдайте Национальные и Ев-

ропейские правила, местные законы, касающиеся строительства и противопожарной безопасности. Высота дымохода печей с

чугунной топкой (от печи до выхода дымохода) должна составлять не менее 5 м.

Возвышение дымовых труб над кровлей необходимо принимать согласно схемы показанной на рисунке 7.

2.5. Монтаж бака для воды

Для удобства использования печь предусматривает возможность нагрева определённого объёма воды в баке для нагрева

воды. При этом возможны два варианта:

1. Бак вынесенный в смежное помещение (рисунок 9) - рекомендуемый объём бака 45-65 литров.

2. Бак на трубе дымохода (рисунок 10) - рекомендуемый объём бака 45-65 литров.

Бак подключается к встроенному теплообменнику печи который устанавливается в топке печи на любую сторону в следую-

щей последовательности (рисунок 8):

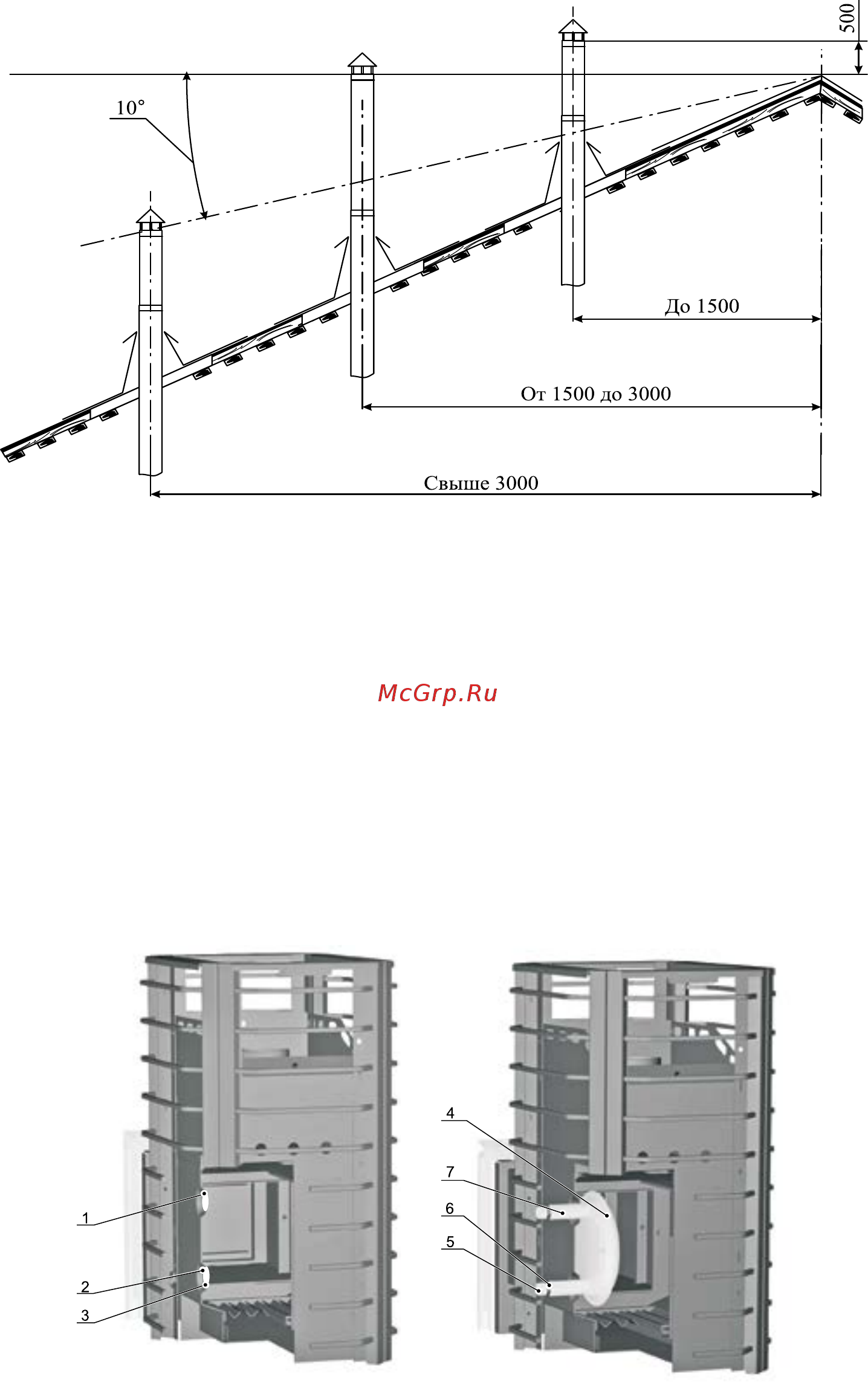

Рисунок - 8. Установки теплообменника в топке печи

Рисунок - 7. Возвышение дымовой трубы

• демонтируйте шайбы-заглушки 1 из топки. Для этого торцевым ключом отверните две гайки М6 (поз. 2) и удалите болты

поз. 3;

• подготовьте для установки теплообменник. В корпус теплообменника 4 закрутите коротким резьбовым концом два сгона

5 уплотнив резьбовое соединение. Усилие затяжки не более 30Нм, для исключения возможного отрыва муфты от корпуса

теплообменника;

• проверьте герметичность сборки теплообменника со сгонами;

• с целью уплотнения отверстия выхода сгонов из топки нанесите термостойкий герметик (в комплект не входит) на торце-

вые части муфт по контуру сгонов;

• вставив в отверстия топки (изнутри) теплообменник, закрепите его (снаружи) гайкой 6, через проставочную трубку 7;

• после установки печи подключите бак к теплообменнику согласно схемы приведенной на рисунке 9.
