-11-

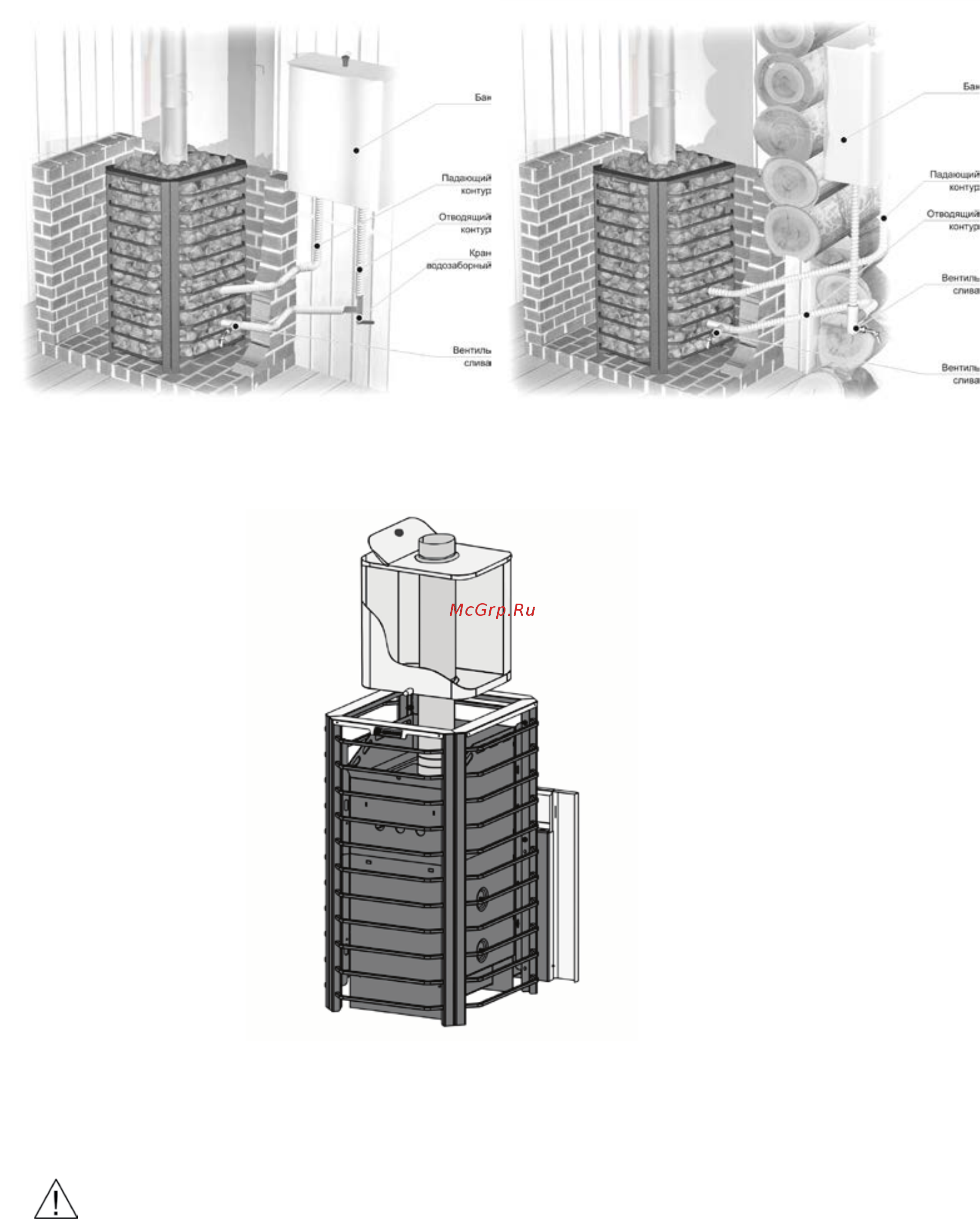

Рисунок - 9. Схемы установки выносного бака

Подъем подающего контура не менее 20

, уклон отводящего контура не менее 2

, в направлении от печи к баку

Рисунок - 10. Бак на трубе

Подключение и монтаж выносного бака (рисунок 9). Бак необходимо размещать выше верхнего края печи на 0,1-0,3м, обе-

спечивая длину трубопроводов подающего контура до 2,5м, что позволяет вынести бак в моечное отделение бани. При монтаже

системы теплообмена необходимо соблюдать условие – длина отводящего контура должна быть не более двух длин подающего.

Важно, чтобы система была открытой, то есть сообщалась с воздухом, иначе может возникать избыточное

давление, которое может привести к выходу из строя печи.

Последовательность монтажа:

• удалите защитную плёнку с бака;

• саморезом закрепите деревянную ручку на крышке бака;

• бак может иметь приварные или съемные штуцера для подключения бака к подающему (отводящему) контуру и установки

водозаборного крана. Съемные штуцера устанавливаются в отверстия с наружной стороны и закрепляются изнутри гайка-
